CFRP 力学性能：取向、层合与损伤容限决定“能用到多少”

日期：2026-03-15 浏览：0

要点速览（TL;DR）

术语	含义
UD	单向铺层（Unidirectional）
CAI	冲击后压缩强度（Compression After Impact）
ILSS	层间剪切强度（Interlaminar Shear Strength）
纤维体积分数	纤维在复合材料中所占体积比例
孔隙	树脂中气孔缺陷，会降低强度并放大离散性

对连续纤维复合材料而言，纤维沿载荷方向放置才能最充分利用纤维性能。即便是很小的偏角，也会对刚度与强度造成明显折损，这也是复合材料设计必须“先定载荷、再定铺层”的根本原因。

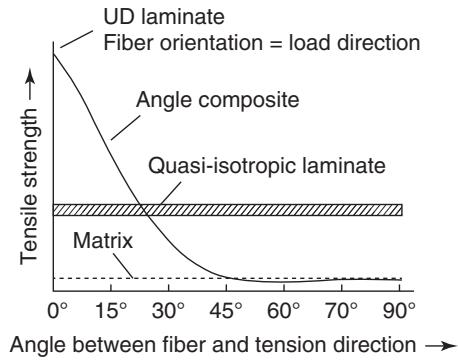

图1. 纤维偏角对复合材料力学性能的影响示意

在实际构件中，多向受载是常态，因此通常采用多方向铺层的层合结构。为了简化设计与制造，工程上多采用 0°、90° 与 ±45° 四个取向组合。不同面内取向比例会导致面内力学性能呈现强各向异性，设计要把这种特性当作减重手段，而不是不确定性来源。

图2. 面内取向比例变化对层合板性能的影响：不同 ±45° 铺层比例的对比

图3. 面内取向比例变化对层合板性能的影响（另一组性能指标）

影响复合材料性能的主要因素可以概括为：

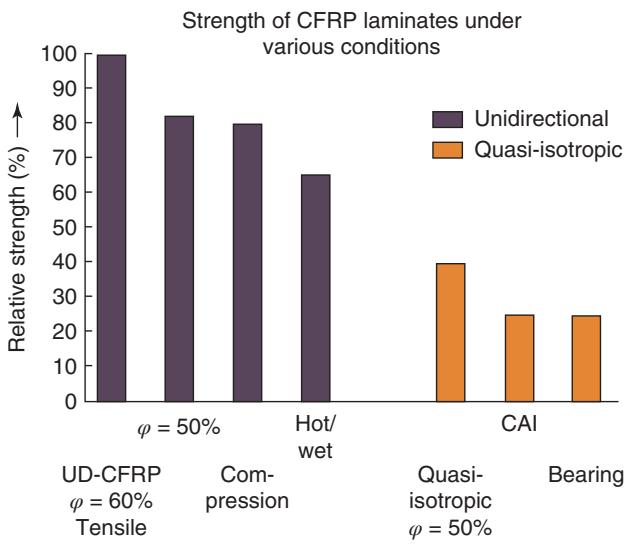

图4. 主要影响因素示意：纤维体积分数、孔隙、界面与 CAI 等变量如何共同作用

下表给出一组典型设计参数的数量级对照，用于理解不同铺层在强度、模量与热膨胀等方面的差异（数值需与具体材料体系与测试标准对齐后才能用于设计）。

表1. 典型层合板的设计参数对照（示例）

指标	树脂体系（示例）	0°	90°	0/90°	±45°
纤维体积分数（vol%）	0	60	60	60	60
密度（g/cm³）	1.2–1.3	1.5	1.5	1.5	1.5
拉伸强度（MPa）	60–80	1600	60	700	180
拉伸模量（GPa）	3.5	130	9	70	23
抗弯强度（MPa）	80–120	1700	100	600
抗弯模量（GPa）	3.5	120	9.5	60
层间剪切强度（MPa）	10	40
剪切强度（MPa）	35	90	90
剪切模量（GPa）	1.3	5–6	5–6	5–6	30–35
断裂应变（%）	0.6	1.0	5–6
热膨胀系数（10⁻⁶ K⁻¹）	40–60	-0.5–0	30–50	0.8–2.0	3–5

UD 预浸料能实现更完美的纤维对齐，并依赖较薄单层获得更强的裁剪与局部优化能力，适合简单几何下的最高性能实现。复杂构件中，纺织复合材料虽然可能引入一定纤维弯曲且体积分数略低，但更容易沿主应力线进行布置（尤其是编织与刺绣），在一些场景反而更有优势。

吸能构件是典型例子。三维增强的编织管在复杂失效模式（基体破坏、界面破坏、纤维破坏）共同作用下，可获得更高的质量比吸能，并可能在冲击中被“粉化”式破坏，这是优良碰撞性能的重要来源。

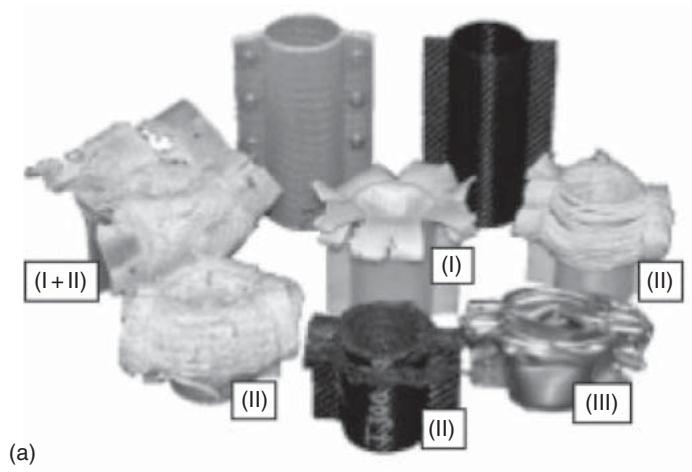

图5. 三维增强编织管的碰撞破坏形态示意

复合材料的载荷引入需要额外关注。由于弹性行为主导，孔周等局部应力集中难以像金属那样通过塑性变形被钝化，因此承压强度通常更低，设计需给出明确的开孔允许值与结构细节方案。

疲劳方面，复合材料层合结构的损伤演化通常是多机制串联：基体微裂纹启动并扩展、纤维断裂与界面脱粘、二次裂纹出现并趋于饱和、随后裂纹耦合并触发分层，最终在主承载铺层中发生纤维断裂而失效。整体上，CFRP 在循环疲劳下的相对强度保持通常优于钢铝等金属材料。

图6. 不同失效模式下的典型吸能构件与质量比吸能对比示意

复合材料的“设计值”必须绑定三个口径：铺层取向与比例、工艺带来的孔隙与纤维错位控制能力、以及环境热湿对基体与界面的影响。进入碰撞与疲劳场景时，不应只看静态强度，而要把失效模式与结构几何一起纳入验证闭环。

依托国家磨料磨具质量监督检验中心能力体系**，
面向石墨、焦炭、石油焦、炭素制品、锂离子电池石墨类负极材料等碳材料
提供化学成分、晶体结构、力学性能、物理性能、高温性能等检测服务，可覆盖石墨化度、灰分、挥发分、固定碳、全硫/硫分、体积密度、真密度、气孔率、电阻率、抗压强度、抗折强度、抗拉强度、高温力学性能等关键指标。
依托国家级质检平台基础、CNAS 认可、CMA 资质认定及央企体系背景，精工博研-国磨质检可为企业研发验证、原料评价、质量控制、产品性能测试及进出口质量证明等场景提供专业、规范、可信的检测技术支持。
针对石墨等碳材料进出口业务，和国内多个海关合作，相关检测报告可作为企业报关、报关及质量技术说明的参考依据

欢迎您联系我们，沟通交流，联系电话 19939716636（微信同号）
