CFRP 设计与仿真：从层合板理论到三维增强与工艺—性能一体化

要点速览（TL;DR）

• 复合材料结构设计通常以正交各向异性的单层（ply）为基础，通过微观力学把“纤维+基体”转换为单层刚度矩阵，再通过坐标变换叠加得到层合板整体刚度矩阵。
• 刚度矩阵不仅描述拉伸—弯曲响应，也能体现耦合效应；气动弹性定制（aeroelastic tailoring）是利用耦合效应的典型例子。
• 强度预测通常回到单层层面，在“各层总伸长相同”等假设下计算单层应力，再用半经验失效准则评估纤维失效与界面失效；单层界面失效不必然等于整体灾难性失效。
• 三维增强复合材料更难：纤维几何复杂、内部应力应变场更复杂，经典层合板理论的“各层应变一致”假设往往不成立。
• 未来关键是把设计、制造与性能纳入同一工具链：同时考虑铺覆（draping）、充填（fill）、固化（curing）与结构承载，才能把仿真闭环落到可制造构件。

关键概念与术语表

从单层到层合板：刚度矩阵是“工程语言”

复合材料设计的经典起点，是把单层看作正交各向异性材料。单层的刚度矩阵通常通过纤维与基体的微观力学描述得到，再把单层刚度按铺层角度变换到结构坐标系（0°、90°、+45°、-45°），最后对各层刚度贡献进行叠加，得到层合板的整体刚度矩阵。

整体刚度矩阵用于描述层合板的应力—应变行为，并允许设计者“生成”不同耦合效应。例如在需要耦合弯扭或耦合拉扭的场景中，可以通过铺层组合实现气动弹性定制。

从刚度到强度：把应力算回单层，再用准则判断

层合板强度预测通常会回到单层：在假设各层经历相同总伸长的前提下，基于整体伸长与单层刚度，计算每一层内的应力，再用半经验失效方法判断单层是否失效。常见准则会区分纤维失效与纤维—基体界面失效；单层界面失效往往意味着性能退化，但并不必然触发整体灾难性失效。

过去数年一个重要趋势，是把半经验方法向物理机制驱动扩展：针对不同应力状态采用不同失效准则，并显式考虑叠加效应，从而更贴近真实失效路径。

三维增强的难点：几何与场的复杂性叠加

三维增强复合材料的设计与分析更复杂，主要挑战有两类：一类是复杂增强几何的准确描述，另一类是复杂内部应力应变场的建模。在含有不同刚度单元串并联组合的结构中，经典层合板理论的“各层应变恒定”假设往往失效。

为描述复杂纤维排布，可以采用体素模型或解析模型；整体刚度的计算通常可以达到足够精度，但强度仍难以稳定预测，因为局部效应与制造缺陷可能在真实结构中触发超出理想模型的失效行为。

仿生纤维布置：沿主应力线迭代铺纤维

一种有代表性的设计思路来自树木生长的仿生路径：在迭代过程中把纤维沿结构主应力线布置，以减少剪切载荷并更充分利用纤维性能。这类方法与刺绣等纺织化铺放技术天然匹配，因为刺绣可沿复杂路径自动铺放增强纤维。

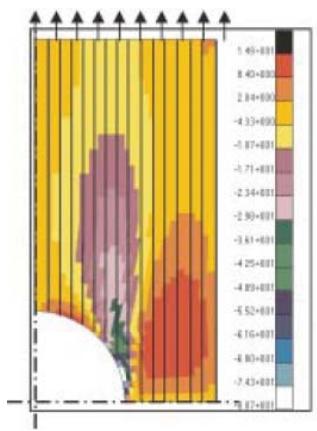

单向铺放示意

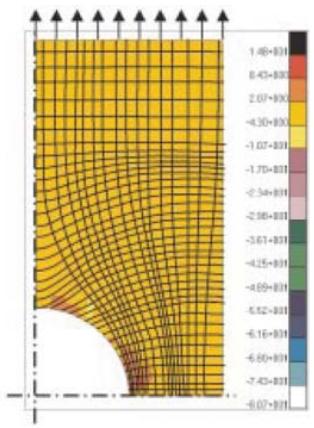

层间剪切应力降低约 92.3% 的示意

图1. 仿生设计模型示意：沿主应力线进行纤维布置的思路

实操落地与边界条件

复合材料的“算得准”必须包含制造因素：铺覆褶皱、纤维错位、孔隙与固化残余应力都会改变应力场与失效模式。设计阶段建议把三类输出绑定管理：整体刚度矩阵（工程可用的线性响应）、单层失效裕度（reserve factor）与关键缺陷敏感区（孔边、开口、拐角、拼接与载荷引入区）。进入三维增强与纺织预成形后，应尽早引入几何建模与工艺仿真，否则强度预测的不确定性会显著放大。

常见问题（FAQ）

1. 为什么层合板设计常只用 0°/90°/±45°？ 这组角度在工程上便于设计、制造与检验，同时能覆盖常见载荷分解与各向异性需求。

2. 为什么单层界面失效不等于整体失效？ 因为层合结构可通过载荷重分配与多层冗余继续承载，但性能会退化并累积损伤。

3. 三维增强为什么让仿真更难？ 纤维几何与内部场不再满足经典层合板的简化假设，局部效应更强，缺陷更敏感。

4. 体素模型适合解决什么问题？ 适合把复杂增强几何离散成可计算单元，用于整体刚度与局部场的数值分析。

5. 为什么必须把工艺仿真纳入设计？ 因为铺覆、充填与固化会引入缺陷与残余应力，直接改变失效路径与强度离散性。
