纳米碳上的脱氢与氧化脱氢：活性靠位点，寿命靠抗积碳与位点可恢复（Dehydrogenation）

日期：2026-03-16 浏览：1

纳米碳上的脱氢与氧化脱氢：活性靠位点，寿命靠抗积碳与位点可恢复（Dehydrogenation）

要点速览（TL;DR）

脱氢（DH）是石化工业制备烯烃的关键反应，但典型需要 800–900°C 高温与低压；传统 Fe₂O₃/Cr₂O₃/K₂O 催化剂常需大量蒸汽抑制还原与积碳，能耗高。
纳米碳可在部分 DH 体系中作为有效异相催化剂：例如 UDD 在 550°C 可实现乙苯脱氢，选择性 >97%，并可通过空气低温热处理再生。
氧化脱氢（ODH）借助 O₂ 把抽出的 H 变成水，是放热反应，温度更低且不需要蒸汽；纳米碳在乙苯 ODH 中表现出长周期稳定性（报道可达 32 天）。
ODH 的关键活性位点常与酮式/醌式羰基相关；其数量与形态会在反应条件下演化，因此需要“位点定量”才能公平比较不同材料。
轻烷烃 ODH 的最大难题是选择性：烯烃产物更易被进一步氧化；通过 P/B 氧化物修饰或 N 掺杂可抑制深度氧化并提升烯烃选择性。

关键概念与术语表

术语	含义	工程上最关心的点
DH	直接脱氢：C–H 断裂生成烯烃 + H₂	高温、积碳与能耗
ODH	氧化脱氢：O₂ 参与，生成烯烃 + H₂O	选择性与位点稳定性
UDD	爆轰纳米金刚石	反应中可形成核壳结构
活性位点	发生关键步骤的表面位置	类型、数量与可恢复性
L–H 机理	Langmuir–Hinshelwood 机理	反应物先吸附再反应
深度氧化	烯烃/中间体进一步氧化到 COₓ	选择性损失的主因

1）直接脱氢（DH）：高温路线的痛点与纳米碳的机会

DH 是吸热且分子数增加的可逆过程，因此高温与低压有利于平衡转化。传统工业常用 Fe₂O₃/Cr₂O₃/K₂O 体系：Fe₂O₃ 为活性相，Cr₂O₃ 稳定铁价态，K₂O 调节酸性以抑制裂化与积碳。但该体系在高 H₂ 分压下易失活，因此常引入大量蒸汽保护，带来显著能耗。

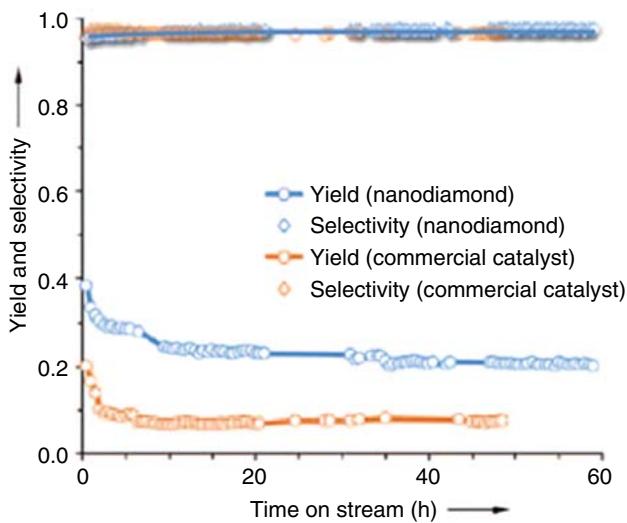

纳米碳的一个代表案例是 UDD：在 550°C、含氧环境下可自发转变为金刚石/石墨核壳结构，表面含氧（尤其酮式羰基）含量可达 >5 at%。其在乙苯 DH 中平衡转化可 >30%，苯乙烯选择性 >97%，且不依赖蒸汽保护。原位表征与机理分析认为：酮式羰基参与乙苯吸附与 C–H 活化，是关键位点之一。

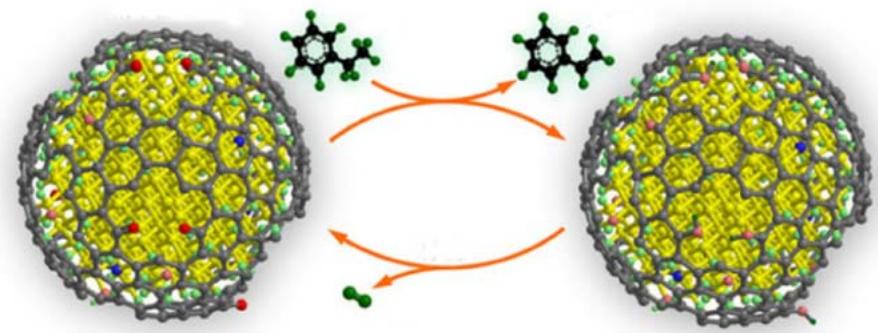

图1. UDD 催化乙苯 DH 的示意与性能对比（原始图 8.9）

2）甲烷裂解：缺陷位点把能垒拉下来

甲烷裂解是特殊 DH：产物为 H₂ 与固体碳，得到的氢纯度高，理论上更适配 PEMFC。报道显示 UDD 在 900°C 下可比碳纳米管（CNT）更活跃；DFT 分析指出甲烷更倾向在缺陷/边缘位点发生解离吸附，四步脱氢能垒约 1.57、0.93、0.68、0.64 eV，显著低于完整石墨基面上首步约 2.47 eV，说明“缺陷位点”是关键活性来源，且首步脱氢是速控步骤。

3）氧化脱氢（ODH）：温度更低，但选择性更难

ODH 通过 O₂ 与抽出的 H 生成水，反应放热，操作温度更低且不需要蒸汽。乙苯 ODH 是碳催化领域研究较早且较深入的体系：无定形碳可表现出较高初始转化，但常因苯乙烯聚合导致孔内沉积而快速失活。纳米碳可以通过避免大量微孔来降低“孔内聚合沉积”，例如 o-CNT 报道的稳定性测试可达 32 天。

氧含量对性能的影响体现为典型矛盾：氧含量上升通常提高乙苯消耗速率，但会降低苯乙烯选择性，需要在给定工况下寻找最优位点结构窗口。

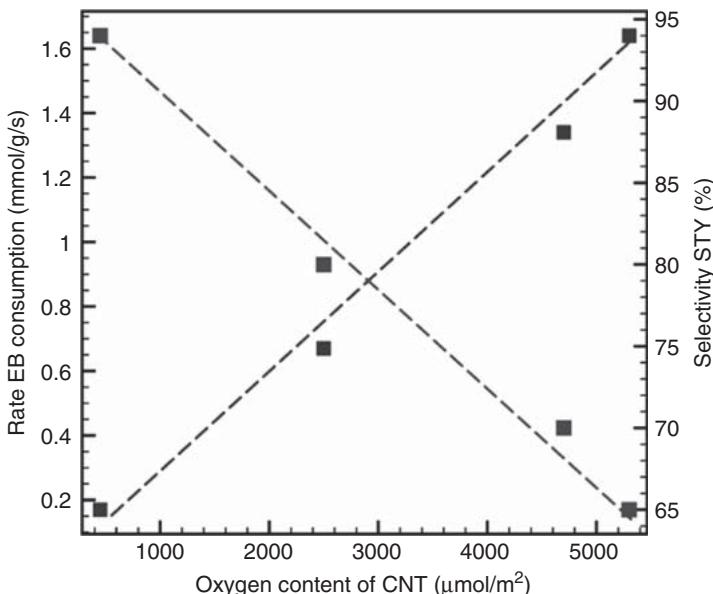

图2. 氧含量与乙苯消耗速率/选择性关系（原始图 8.10）

4）活性位点识别：为什么“定量位点”会改变材料对比结论

ODH 活性位点识别一直困难，因为位点在反应中会动态演化。原位 XPS 给出了一条关键线索：在但烷 ODH 中，羰基（C=O）与羟基（C–OH）之间存在可逆转化；关闭氧气后羰基/羟基强度比值显著下降，指向羰基（尤其酮式/醌式羰基）在活性位点中的关键地位。

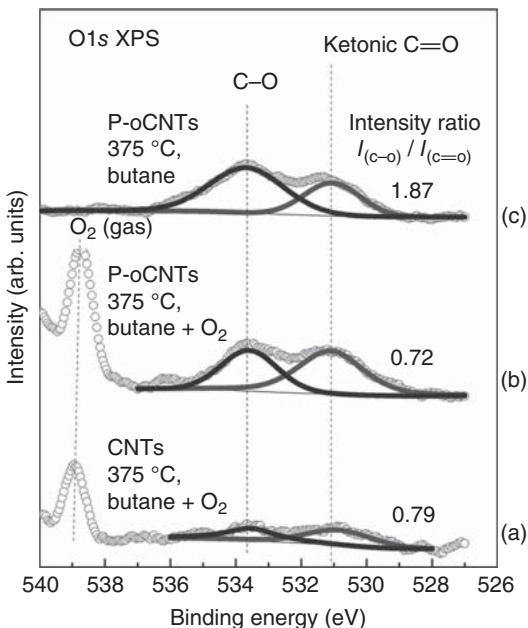

图3. 原位 O1s XPS：羰基/羟基在 ODH 工况下的演化（原始图 8.11）

进一步的化学滴定方法通过选择性反应“移除/覆盖”特定官能团，实现位点数量的绝对定量，从而可以计算更公平的本征活性（TOF）。相关结果显示乙苯 ODH 活性与酮式羰基含量呈线性相关。

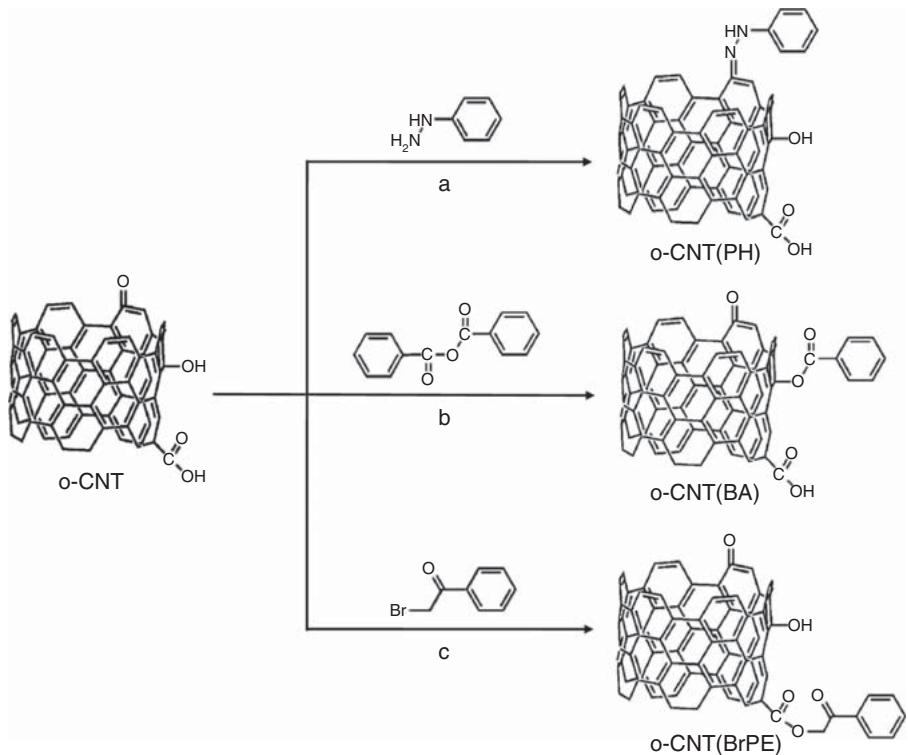

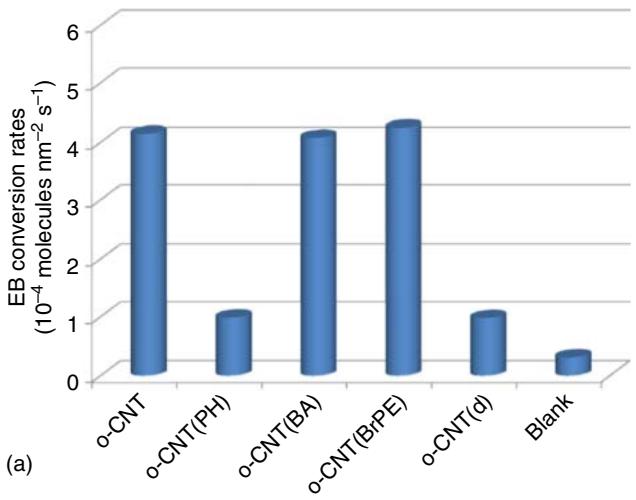

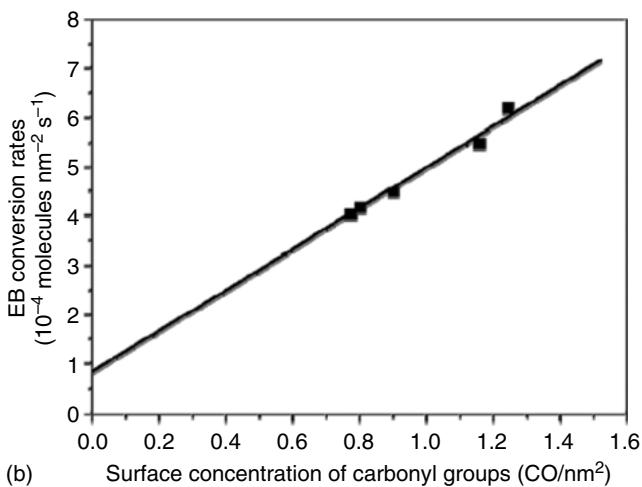

图4. 选择性滴定与活性—位点线性关系示意（原始图 8.12–8.13）

5）机理与动力学：L–H 机理与“首步抽氢”速控

碳催化乙苯 ODH 常被认为遵循 Langmuir–Hinshelwood 机理：乙苯首先吸附在酮式羰基上并发生逐步抽氢生成苯乙烯；随后缺陷位点活化 O₂ 形成活性氧物种迁移至还原位点完成再氧化，生成 H₂O 结束循环。

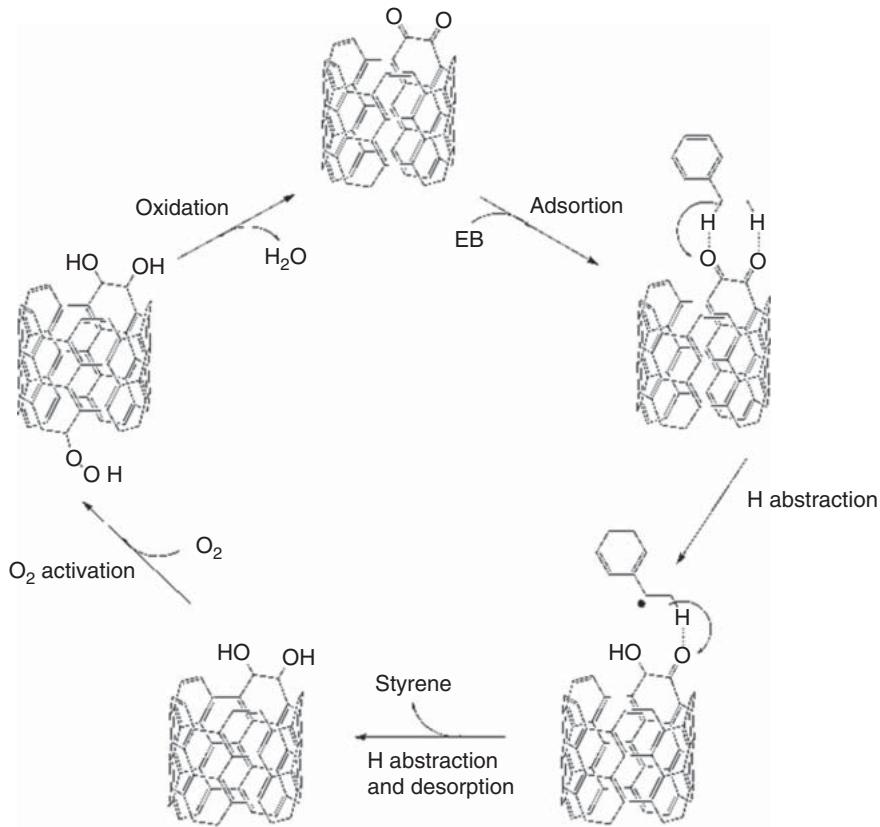

图5. 碳催化 ODH 的 L–H 机理示意（原始图 8.14）

实验动力学常用 Arrhenius 表达式与速率方程表征：

k = A · exp(−E_a / (R·T))
r = k · [EB]^m · [O₂]ⁿ

多个纳米碳体系在表观活化能与反应级数上表现相近，说明反应路径具有一定共性；同位素实验也支持“首步抽氢”为速控步骤。

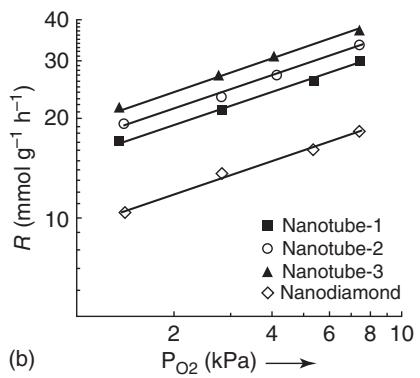

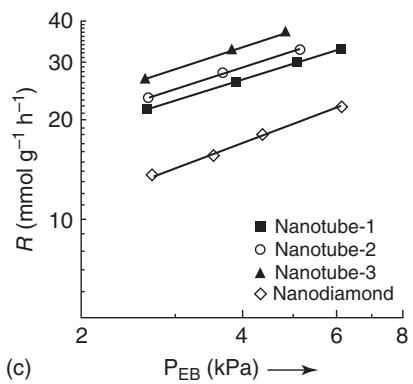

图6. 乙苯 ODH 速率对温度与分压的依赖（原始图 8.15）

6）选择性难题：轻烷烃 ODH 为什么更难做

芳香烷烃（如乙苯）的烯烃产物具有共轭稳定性，因此选择性可达 >95%。但轻烷烃（C₂–C₅）产物烯烃更活泼，更容易继续抽氢与深度氧化，导致烯烃产率很低。提升选择性常用两类策略：

P/B 氧化物修饰：优先钝化“燃烧位点”，抑制深度氧化与自氧化链式反应；
N/B 掺杂框架：通过电子结构调控促进 O₂ 活化并改变反应路径，需要同步管理深度氧化风险。

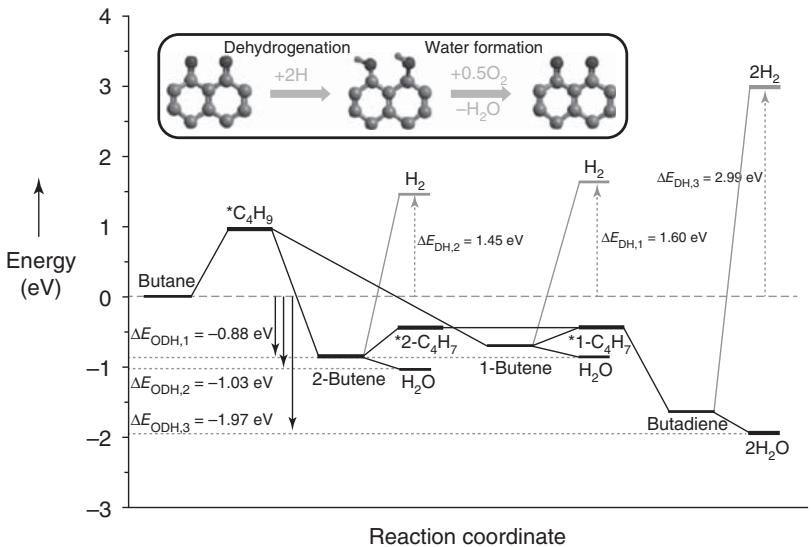

图7. 轻烷烃 ODH 的能垒路径示意（原始图 8.16）

表1. 乙烷/丙烷 ODH 的典型动力学参数变化（原始表 8.3 整理）

反应物	参数	o-CNT	P-o-CNT	B-o-CNT
乙烷	反应级数 m（乙烷）	0.54	0.64	0.64
乙烷	反应级数 n（O₂）	0.16	0.35	0.45
丙烷	E_a（kJ/mol）	100	110	108
丙烷	E_a（kJ/mol）	72	105	101

常见问题（FAQ）

DH 为什么需要蒸汽保护？传统金属氧化物催化剂在高温与高 H₂ 分压下易还原与积碳，蒸汽用于抑制这些失活路径，但能耗高。
UDD 在乙苯 DH 中的关键位点是什么？机理分析指出酮式羰基参与吸附与 C–H 活化，是关键位点之一。
ODH 为什么更节能但更难做选择性？ ODH 放热且温度更低，但 O₂ 也更容易把烯烃产物进一步氧化到 COₓ，选择性更难控制。
为什么需要“位点定量”？不同材料官能团谱系与可达性不同，只有定量位点才能公平比较本征活性并指导设计。
如何提升轻烷烃 ODH 的烯烃选择性？常用 P/B 氧化物修饰抑制深度氧化位点，或用 N/B 掺杂调控电子结构，同时要控制副反应与稳定性。

精工博研-国磨质检（国家级石墨检测平台）

依托国家磨料磨具质量监督检验中心能力体系**，
面向石墨、焦炭、石油焦、炭素制品、锂离子电池石墨类负极材料等碳材料
提供化学成分、晶体结构、力学性能、物理性能、高温性能等检测服务，可覆盖石墨化度、灰分、挥发分、固定碳、全硫/硫分、体积密度、真密度、气孔率、电阻率、抗压强度、抗折强度、抗拉强度、高温力学性能等关键指标。
依托国家级质检平台基础、CNAS 认可、CMA 资质认定及央企体系背景，精工博研-国磨质检可为企业研发验证、原料评价、质量控制、产品性能测试及进出口质量证明等场景提供专业、规范、可信的检测技术支持。
针对石墨等碳材料进出口业务，和国内多个海关合作，相关检测报告可作为企业报关、报关及质量技术说明的参考依据

欢迎您联系我们，沟通交流，联系电话 19939716636（微信同号）
