杯堆叠碳纳米管（CSCNT）：边缘暴露让它更像“可负载的催化支架”

要点速览（TL;DR）

• 杯堆叠碳纳米管（CSCNT）是一类特殊碳纳米管，由“石墨烯杯”沿轴向堆叠形成；外径约 50–150 nm，杯侧壁倾角约 20°，内外表面都是化学活性更高的暴露边缘。
• 与普通 CNT 的连续管壁不同，CSCNT 的杯与杯之间主要靠较弱的范德华作用叠合，因此可以通过剪切（球磨）或超声把长度“剪短”，更利于工程分散与组装。
• CSCNT 的边缘易于通过浸渍法负载金属纳米颗粒：以氯铂酸浸渍后在氢气中 300°C 还原，可得到约 3 nm 的均匀铂（Pt）颗粒；表面状态不同会改变负载位置与粒径分布。
• 负载 Pt–Ru 双金属后可用于直接甲醇燃料电池（DMFC）：在一个对比中，Pt–Ru/CSCNT 的功率密度约 145 mW/cm²，高于传统碳黑载体的约 67 mW/cm²。
• 边缘暴露不仅有利于催化，也会显著影响电化学储能行为：通过热处理提升结晶度并进行表面活化后，在水系与有机系电解液中容量均可提升，核心机理与“边缘位点可达性”有关。
• 在单根 CSCNT 的受压电输运测试中出现过“可逆的低电阻状态”：压缩使边缘靠近，形成等效导电通路，电阻率随压缩程度而变化并可恢复。

结构直觉：由“杯”堆成的管，边缘就是它的表面

CSCNT 可以看成由多个石墨烯杯沿轴向堆叠而成的中空圆柱。外径大致在 50–150 nm，杯侧壁倾角约 20°。与连续管壁的 CNT 相比，CSCNT 的内外表面都表现为暴露边缘，这意味着更高的化学活性与更强的表面反应性。

另一个工程优势来自堆叠方式：杯与杯之间的结合相对更弱，因此 CSCNT 的长度更容易通过外加剪切力来调整。例如球磨或超声都可以实现“剪短”，这让它更适合做可分散、可负载、可组装的功能材料。

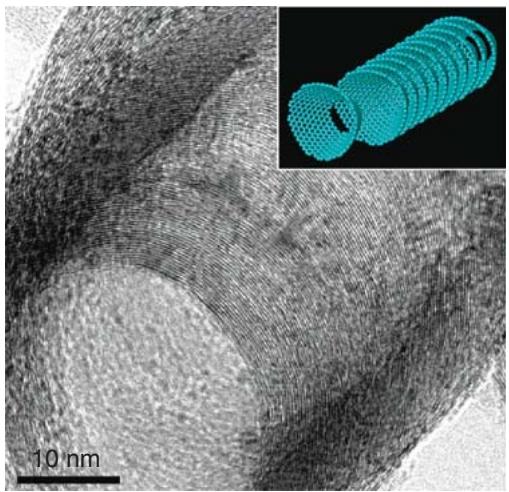

图1. 球磨后 CSCNT 的高分辨电镜图：倾斜视角下可见杯堆叠结构与示意模型

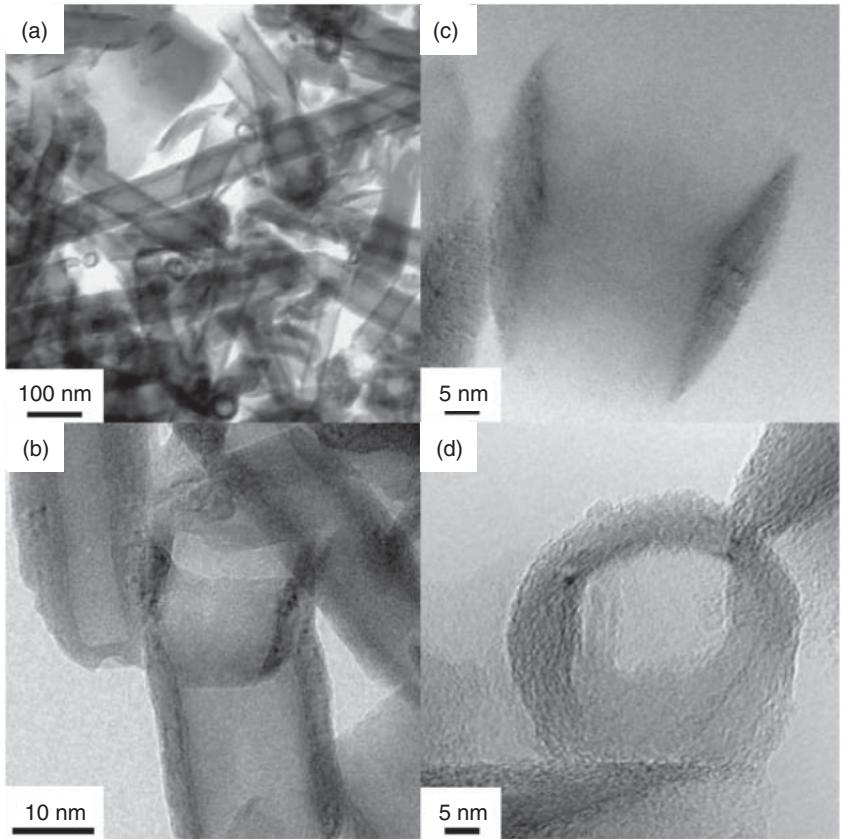

图2. 球磨 24 小时后的形貌与断裂模式：弯折、扭转等剪切断裂路径示例

在边缘上“长催化剂”：浸渍法负载 Pt 与 Pt–Ru

CSCNT 的边缘位点便于金属纳米颗粒锚定。一个典型负载路线是：先用超声把 CSCNT 分散在水中，然后加入 5–50 wt% 的氯铂酸，随后加热蒸发溶剂并在氢气气氛中升温到 300°C 进行还原。这样可以得到分布均匀的 Pt 纳米颗粒，典型粒径约 3 nm。

边缘与表面状态会显著影响负载位置与粒径分布：如果外表面存在无定形碳层，Pt 更难锚定在外表面而倾向沉积在内表面；当边缘存在羧基（–COOH）、羟基（–OH）等官能团时，会提供额外锚定位点，但也可能让粒径分布变宽（例如 2–20 nm，平均约 7 nm）。

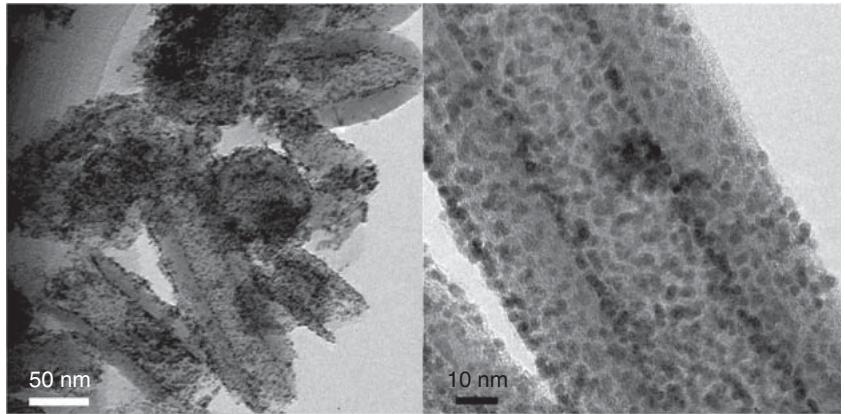

图3. Pt 纳米颗粒在剪短 CSCNT 内外表面的高分散负载示例：低倍与高倍视场

在燃料电池场景中，Pt–Ru 双金属也可被锚定在 CSCNT 上，典型粒径约 5 nm。以 DMFC 为例，在一个对比实验中，Pt–Ru/CSCNT 的功率密度约 145 mW/cm²，而传统碳黑载体（XC-72）上的 Pt–Ru 约 67 mW/cm²，显示出明显优势。

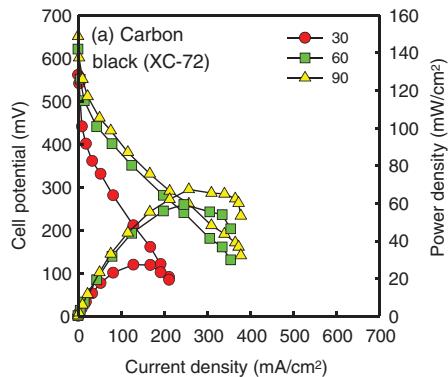

图4. DMFC 极化曲线对比：碳黑载体（XC-72）上 Pt–Ru 催化体系

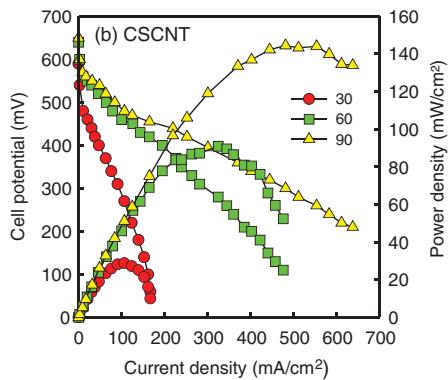

图5. DMFC 极化曲线对比：CSCNT 载体上 Pt–Ru 催化体系

边缘位点与电容：比“表面积数字”更关键的是可达性

电化学储能里，一个常见直觉是“比表面积越大越好”，但活性炭的复杂孔结构会让离子迁移与电子传输受阻，高比表面积反而可能拖累倍率与有效容量。CSCNT 的特点是边缘暴露且几何可解释，适合用来研究“边缘位点”本身对电化学行为的贡献。

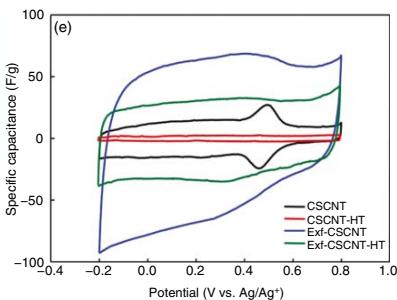

在评估前，常会先进行高温热处理以提升结晶度（CSCNT-HT），再通过表面氧化与快速高温活化等方式增加边缘可达性。尽管活化后比表面积未必发生显著变化，但在水系与有机系电解液中容量均会提升，说明边缘暴露与表面活化对电容表现是有效抓手。

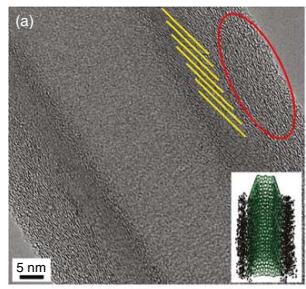

图6. 原始 CSCNT 的电镜图：可见局部无定形碳覆盖的表面状态

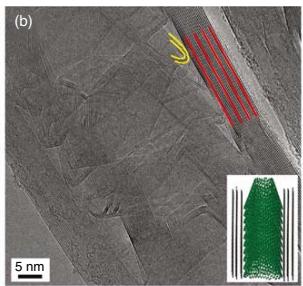

图7. 热处理后 CSCNT 的电镜图：外表面结晶层更清晰，便于后续活化对比

图8. 表面活化/剥离处理后的电镜图示例：边缘位点更易暴露与可达

受压导电：边缘靠近会“临时造出一条路”

CSCNT 的一个有趣现象来自单根管的原位测试：尽管层与层之间的传输在结构上并不占优，但在压缩载荷下，电阻率可以下降到接近面内传输水平，并且表现出可逆性。理解上可以把它看成“边缘靠近形成等效导电通路”，电阻率随压缩程度变化，卸载后可恢复。

实操落地与边界条件

CSCNT 的优势在“边缘位点”而不是“把 CNT 换个名字”。工程落地需要把三件事写清楚：一是表面无定形碳覆盖程度（决定负载位置与电化学可达性）；二是剪短/分散过程参数（决定长度分布与可加工性）；三是负载金属粒径分布与位置（决定催化利用率与一致性）。

常见问题（FAQ）

1. CSCNT 与普通 CNT 最大差别是什么？ CSCNT 由石墨烯杯堆叠而成，内外表面都暴露边缘位点，化学活性更强。

2. 为什么 CSCNT 更容易剪短？ 杯与杯主要靠较弱的范德华作用堆叠，剪切或超声更容易实现断裂与缩短。

3. Pt 为什么能在 CSCNT 上分散得更均匀？ 暴露边缘与 C–H 等位点与金属相互作用更强，有利于形成更窄的粒径分布。

4. 为什么无定形碳覆盖会影响金属负载？ 覆盖层会屏蔽边缘位点，导致外表面难以锚定，金属更可能沉积到可达的内表面。

5. DMFC 性能提升的关键原因是什么？ 更高的金属分散与更高的有效利用率，使功率密度在对比中可达到约 2 倍提升。

6. 为什么电容提升不一定需要更大比表面积？ 边缘位点可达性与离子/电子的有效传输路径更关键，孔结构过复杂反而会带来阻碍。
