多壁碳纳米管（MWNT）：把“强度、导热、导电”做成可量产的复合填料

要点速览（TL;DR）

• 多壁碳纳米管（MWNT）由多层同心管壁嵌套而成，厚壁 MWNT 的直径可超过 100 nm，更适合利用其力学性能与结构稳健性。
• 相比传统碳纤维（CF），MWNT 在复合加工的捏合/混炼等强剪切过程中更不易被“打断结构”，因此更适合做高负荷工艺下的增强填料。
• MWNT 直径远小于碳纤维，使复合材料中的界面面积显著增加；如果能在界面引入可控的化学键，有机会实现多功能协同增强。
• 作为导热填料时，晶体完整度决定上限：在一类碳纤维/酚醛树脂复合体系中，加入约 7 wt% 高结晶 MWNT 后，导热系数可达约 396 W/mK（未加时约 250 W/mK），达到甚至略超铜（约 390 W/mK）的量级。
• MWNT 的分散不是“越用力越好”，而是要把团簇拆开并建立三维贯通网络；弹性体体系中可通过“弹性捏合+温度窗口”实现类似胞状结构（cellulation），从而显著提升耐久、密封与撕裂性能。
• MWNT 的工程落点非常分散：导电织物加热、防腐涂层、体育用品、锂离子电池（LIB）导电剂、放射性铯去除等，逻辑共同点都是“用一维网络建立更高效的导电/导热/传质路径”。

为什么 MWNT 更像“工程填料”：结构稳健与界面面积

厚壁 MWNT 是多层石墨烯管壁沿同一轴向嵌套形成的结构。直径变大后，束化不再像单壁/双壁那样致密，但会形成缠结团簇。工程上常见的做法是把它当作“细而韧的一维骨架”：在复合材料里提升界面面积与载荷传递效率，同时也为导电/导热网络提供更短的贯通路径。

MWNT 的另一个优势是加工适应性。复合制造中的混炼、捏合会对纤维状增强体造成结构破坏；MWNT 相对更能保持管状结构，这使其在工艺端更接近“可用材料”，而不是“实验室样品”。

导热填料的关键：结晶度比添加量更重要

sp² 碳网络本身具有高导热潜力，因此 MWNT 被广泛评估为轻量化导热填料。一个典型例子是碳纤维/酚醛树脂复合体系：当加入约 7 wt% 高结晶 MWNT 后，导热系数可达约 396 W/mK；而未加入时约 250 W/mK。这个数值已经达到铜（约 390 W/mK）量级，意味着“比金属更轻的导热构件”在理论上具备工程可能性。

但同样的添加量并不保证同样的效果：如果 MWNT 缺陷多、结晶度差，即使加到 10 wt% 也可能看不到明显提升。这说明导热提升的上限更受“填料本体质量”控制，而不是受“填料比例”单独控制。

分散与三维网络：MWNT 更常形成团簇而不是致密束

MWNT 不像 SWNT/DWNT 那样形成致密束，但会形成缠结的紧密团簇。要发挥填料作用，必须把团簇拆开到“足够多的有效一维单元”，并让这些单元在基体中建立贯通路径。

弹性体体系中有一种可工程化的分散思路：利用弹性捏合过程，在合适温度窗口下让基体分子进入 MWNT 团簇内部；随后通过黏度变化把捏合“锁住”，使分散与隔离逐步完成。最终 MWNT 在基体中形成复杂三维结构（胞状结构），物性提升会非常显著，并可用于极端工况密封材料等方向。

电纺纳米纤维与薄膜：DNA 分散让一维填料“单根化”

下图展示了一个代表性的“单根化分散+纤维化成型”范例：用脱氧核糖核酸（DNA）包裹/分散双壁碳纳米管（DWNT），再制备电纺纳米纤维网。工程意义在于：把团聚问题转化为“可控分散剂+成型工艺”的问题，进而让一维填料在宏观构件里真正参与承载与导电。

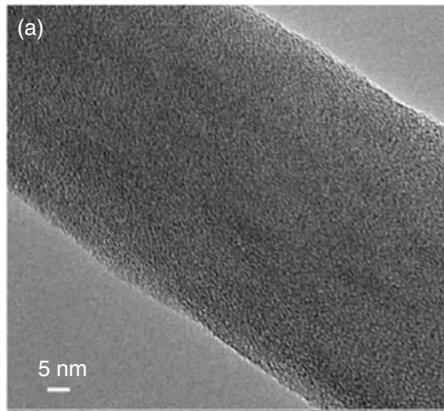

图1. 电纺单根纳米纤维的透射电镜图：观察内部一维填料形态

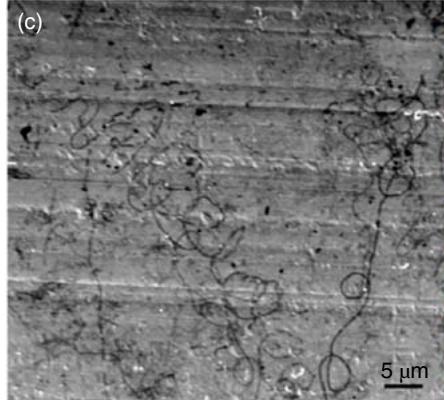

图2. 纤维网的场发射扫描电镜图：水洗后仍保持纤维形态

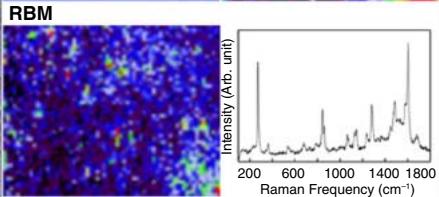

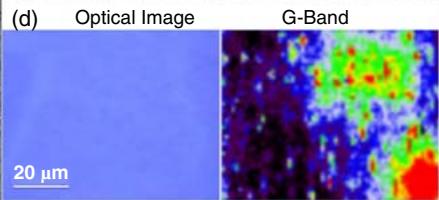

图3. 电纺纤维网的拉曼映射：用 G 带与 RBM 追踪一维填料分布

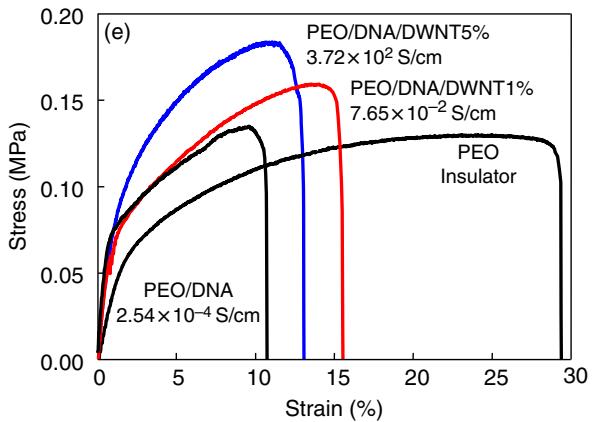

图4. 纤维网的应力–应变曲线对比：加入单根分散的一维填料后模量与强度提升

图5. 自支撑薄膜外观示意：薄而可弯折的一维填料复合薄膜

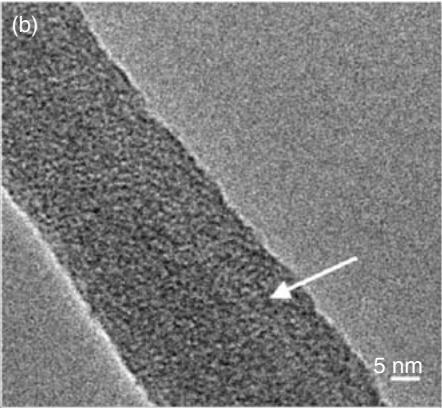

图6. 透射电镜图：DNA 衍生碳在孤立/束状管上的生成形态对比

图7. 循环伏安对比：含 DNA 体系在约 0.4 V 附近出现明显氧化还原峰

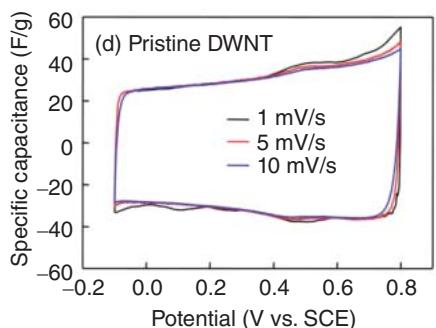

图8. 不同扫描速率下的电化学响应：用于评估电极行为与可逆性

典型应用方向：从导电织物到锂电导电剂

MWNT 作为涂层或染料分散体，可以把导电网络“印”到纤维表面。一个例子是通过两性表面活性剂与阴离子表面活性剂改善润湿，再用球磨拆团，最后用聚合物调节导电，得到稳定的 MWNT 染料。通过浸渍聚酯纤维形成涂层后，可在 10³–10⁹ Ω/cm 范围内调控电阻。进一步把导电纬纱织成 20 m × 0.6 m 的织物，在 20–40 V 条件下可实现发热，同时经历水洗仍能保持较高导电性，这类路线更接近抗静电服装等工程场景。

在锂离子电池（LIB）中，MWNT 的一维形态可以更高效地建立渗流网络。以正极材料磷酸盐/钴酸锂类氧化物体系为例，传统球形导电剂（如乙炔黑）在颗粒之间建立连续路径并不总是高效；加入 MWNT 后，低添加量就能显著降低电阻率。混合使用 MWNT 与乙炔黑还可能进一步降低电阻率，因为球形颗粒能填充一维网络与活性颗粒之间的空隙，提高有效电通路密度。安全性方面，提高电极导热能力有助于降低热失控风险：在一个对比中，1 wt% MWNT + 2 wt% 乙炔黑的组合可把导热系数提升到约 3.2 W/mK（对比：3 wt% MWNT 约 2.4 W/mK，3 wt% 乙炔黑约 1.0 W/mK），并在高倍率放电与循环保持上带来优势。

实操落地与边界条件

MWNT 的工程收益高度依赖“网络是否建立起来”，而网络是否建立起来又取决于三件事：一是填料结晶度与缺陷水平；二是团簇拆分程度与分散工艺窗口；三是界面相容性与成型过程是否会把网络打断。把这三件事写进工艺与验收口径，是避免“加了也没效果”的关键。

常见问题（FAQ）

1. MWNT 为什么更适合做复合材料填料？ 结构更稳健、加工适应性更强，同时一维形态便于建立导电/导热渗流网络。

2. 为什么导热提升与结晶度强相关？ 导热路径依赖连续的 sp² 网络，缺陷会显著散射声子，拉低上限。

3. MWNT 为什么也会难分散？ 虽然不形成致密束，但会形成缠结团簇，需要工艺把团簇拆开并稳定隔离。

4. 为什么常用“弹性捏合”来分散？ 弹性体在合适温度窗口下可渗入团簇内部，配合黏度变化实现逐步分散并形成三维网络。

5. MWNT 在锂电里主要解决什么问题？ 以更低添加量建立更高效的导电网络，并可改善电极导热性与循环表现。

6. 为什么混合 MWNT 与乙炔黑可能更好？ 球形颗粒能填充一维网络与活性颗粒间空隙，增加电通路并降低电阻率。

精工博研-国磨质检（国家级石墨检测平台）

• 依托国家磨料磨具质量监督检验中心能力体系**，

• 面向石墨、焦炭、石油焦、炭素制品、锂离子电池石墨类负极材料等碳材料

• 提供化学成分、晶体结构、力学性能、物理性能、高温性能等检测服务，可覆盖石墨化度、灰分、挥发分、固定碳、全硫/硫分、体积密度、真密度、气孔率、电阻率、抗压强度、抗折强度、抗拉强度、高温力学性能等关键指标。

• 依托国家级质检平台基础、CNAS 认可、CMA 资质认定及央企体系背景，精工博研-国磨质检可为企业研发验证、原料评价、质量控制、产品性能测试及进出口质量证明等场景提供专业、规范、可信的检测技术支持。

• 针对石墨等碳材料进出口业务，和国内多个海关合作，相关检测报告可作为企业报关、报关及质量技术说明的参考依据

  欢迎您联系我们，沟通交流，联系电话 19939716636（微信同号）
