单壁与双壁碳纳米管：把导电、吸附与复合性能装进同一根管

要点速览（TL;DR）

• 单壁碳纳米管（SWNT）与双壁碳纳米管（DWNT）的关键差别不只在层数，还在于“外层可改性、内层可保真”的结构分工。
• 电子性质会随手性而在金属性与半导体性之间切换，一维结构带来范霍夫奇点，使光吸收与光谱响应呈现离散特征。
• 把单根管做成宏观导体时，束化、取向与层数会改变导电机理；按电学类型分离后制成巴基纸（buckypaper），可以得到更“像材料”的电学行为。
• 把束当作多孔体后，内部空腔、层间间隙、束内缝隙与外表面构成不同插层/吸附位点，锂离子插入与气体吸附会把这些位点区分得很清楚。
• 纳米管的内腔不仅能封装分子与原子线，还会出现准高压效应，甚至能稳定只在高压下存在的晶相。
• 双壁束中出现过超导相关信号与电阻突降，但样品依赖性强，直径与层间相互作用的可控性是关键约束。

做成“材料”之前，先把结构分工讲清楚

同样写着碳的 sp² 键，单壁与双壁却走出了两条工程路线。单壁碳纳米管（SWNT）更像“把极限性质推到最前面”的体系：直径小、电子态离散、对手性分布敏感。双壁碳纳米管（DWNT）更像“为工程可控性留余量”的体系：外层允许接触环境与做化学改性，内层可以把力学、电学、光学的核心性质保留下来。两层同轴套管这件事，带来的不是简单叠加，而是可把“功能化”与“保真”分离开来。

关键概念与术语表

从手性到光响应：一维电子态把光谱切成“离散窗口”

单壁碳纳米管的力学性能来自 sp² 碳键网络，而电子性质会随着手性从半导体到金属变化。一维结构的典型特征是态密度出现尖峰结构，也就是范霍夫奇点。光吸收可以发生在这些离散能级之间，这种“能级之间跳跃”的图景使得光谱响应对结构分布非常敏感。

双壁碳纳米管由两根不同直径、不同电子性质的单壁同轴嵌套组成。外层即使引入卤素或含氧官能团、加入表面活性剂、与聚合物产生键合，内层的物理性质仍能保持。这种内外分工，使双壁体系在做改性与做复合时更容易兼顾功能与本征性能。

把纳米管变成宏观导体：巴基纸里的机理会变

单根纳米管的导电研究已经很丰富，但一旦进入“成束、成膜、成体”的状态，决定导电的因素会从管径与手性扩展到层数、长度与取向。把电学类型一致的单壁管分离出来，再组装成巴基纸，就能得到更可预测的行为：全金属性单壁巴基纸会呈现与二维弱局域化理论相一致的金属式导电特征；金属与半导体混合时，则会出现电子在金属性管之间跳跃传输的机制，也就是莫特变程跳跃。

双壁体系的导电理解也在推进。双壁管可以通过两类路线制备：一类是使用铁/钼催化体系的 CCVD 路线；另一类是“豌豆荚”路线，把富勒烯 C₆₀ 装进单壁管后再进行约 1700°C 热处理形成双壁结构。

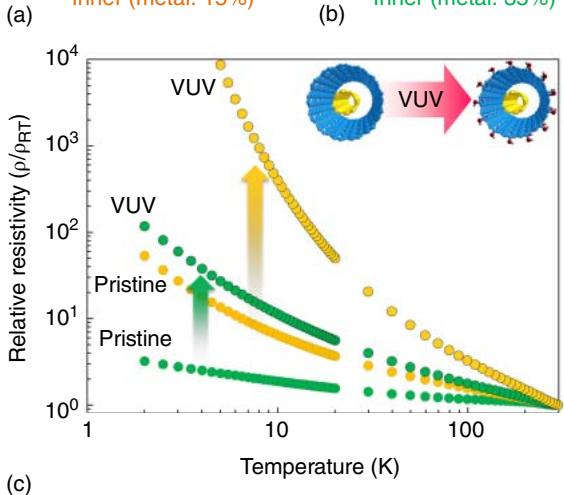

图1. 豌豆荚路线与 CCVD 路线双壁结构模型与电镜图、以及处理前后电阻率对比

图2. 双壁结构与电阻率相关配图

图3. 双壁结构与电阻率相关配图

想把双壁的“内层贡献”和“外层贡献”拆开，需要拿到手性分布与内外管组合。高分辨透射电镜（HR-TEM）结合快速傅里叶变换（FFT）图样分析，可以给出同心管的结构信息。内外组合可以出现四种配置：金属@半导体、半导体@半导体、半导体@金属、金属@金属。光吸收与光电子发射这类光谱方法在定量与对金属性管的可见性上存在局限，尤其在内外组合问题上不够“解耦”。电镜衍射与 FFT 图样在这件事上更直接。

在双壁体系里，内层金属性管的比例曾出现过明显差异：豌豆荚路线约 15%，CCVD 路线约 35%。用真空紫外（VUV）处理后，导电性会下降，且内层金属性比例更低的样品下降更明显。把这些现象放在一起看，导电性与金属性管的含量存在紧密对应关系。在同等直径与手性分布下，双壁巴基纸的宏观导电能力可以优于单壁体系。

把束看成多孔体：插层与吸附把孔位“点亮”

单壁与双壁都容易束化。把束内部的空隙按几何位置拆分，可以得到四类空间：管内腔体、双壁层间空隙、束内缝隙位点、以及束外表面。束内缝隙位点可以作为孔，容纳分子与离子。

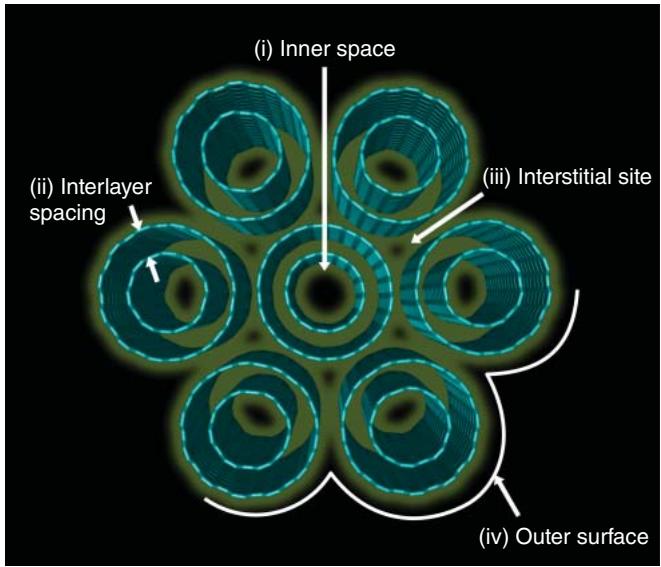

图4. 双壁束的表面与孔结构示意

锂离子电池（LIB）可以把这些位点区分得很清楚。以单壁或双壁为负极组装扣式电池，并用原位拉曼跟踪锂离子插入过程时，插层位点可以落在束内缝隙、管内、外表面与层间空间。放电初段在 2.8–1.0 V 区间，锂离子主要在外表面参与存储；当电压进入 1.0–0 V 区间，束内缝隙位点的贡献开始明显。

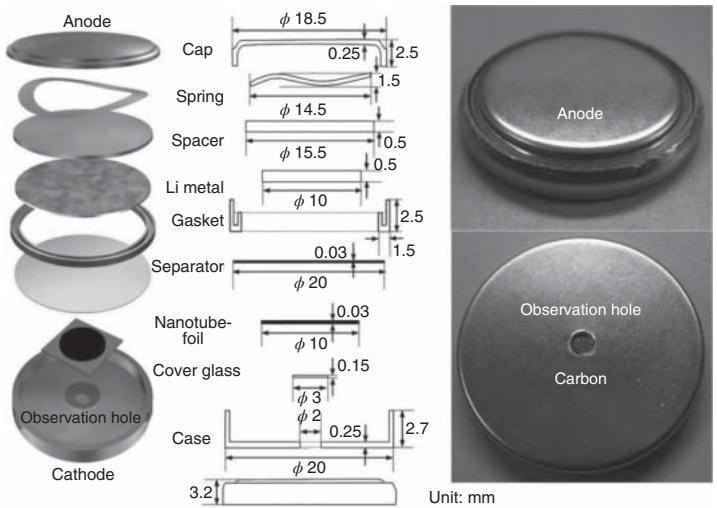

图5. 用于锂离子电池测试的扣式电池结构示意

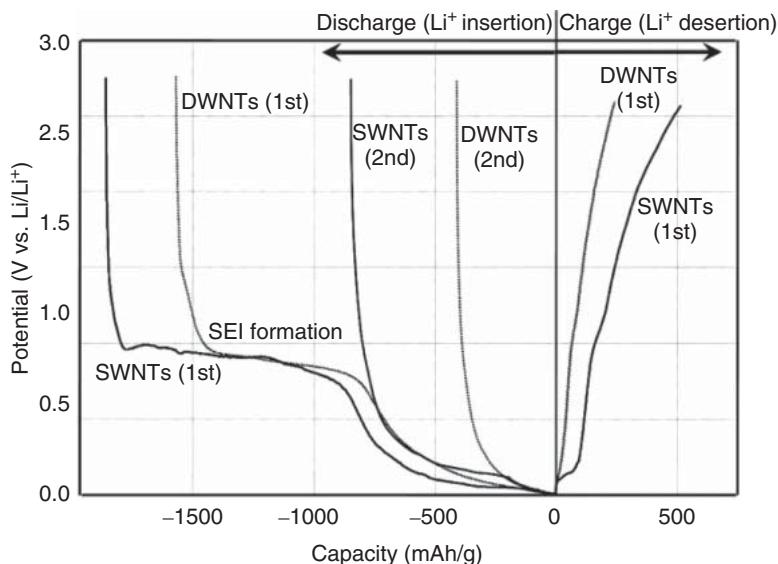

图6. 单壁与双壁箔片的充放电电压曲线示意

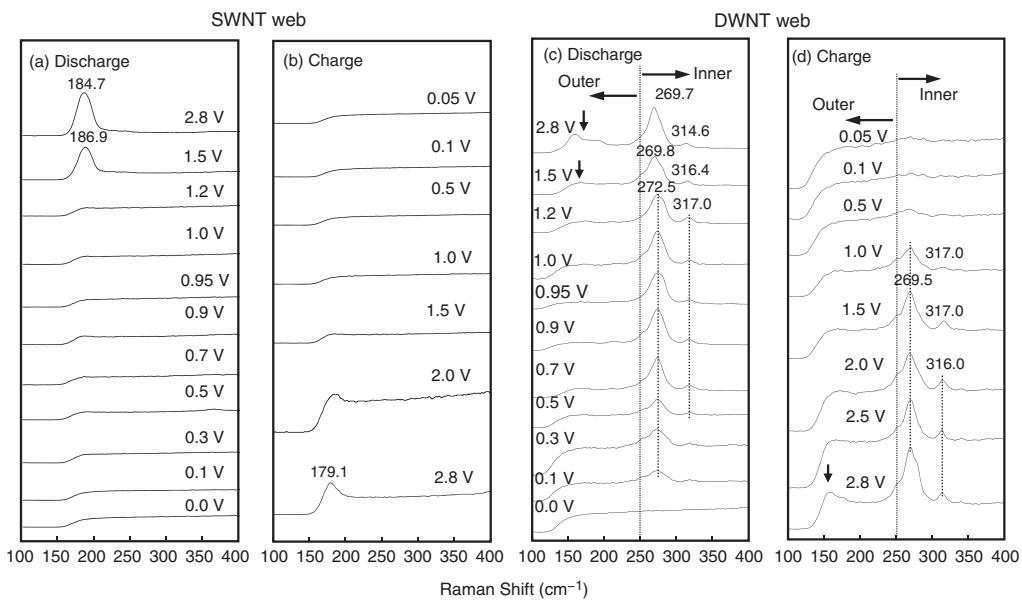

图7. 充放电过程中低频拉曼谱随过程变化的示意

气体吸附同样强调位点差异。在 77 K 下，单壁与双壁的氮气吸附与氢气吸附曲线表现不同，双壁体系的吸附性能更高，束内缝隙位点可能承担了主要存储。双壁更高的吸附能力可以理解为内外两层对吸附势的叠加效应。即使碳纳米管整体表现为疏水，水分子也可以进入束内缝隙位点。孔径与分子尺度的相对关系，会改变吸附与封装行为。

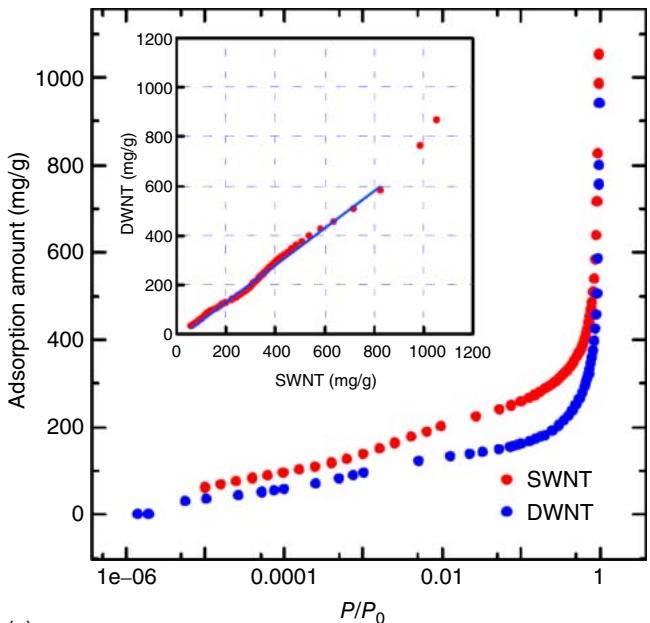

图8. 77 K 下单壁与双壁的氮气/氢气吸附等温线示意

纳米管当“试管”：封装、模板与准高压效应

一维内腔可以被当作纳米尺度的试管。典型结构是富勒烯封装形成的豌豆荚，再通过约 1200°C 热处理得到双壁结构。除了富勒烯，还可以封装金属原子线，或封装一维硫链。更有意思的是准高压效应：纳米空间内可以形成类似高压条件的局域环境，甚至能插入碘化钾并观察到只在约 1.9 GPa 压力下存在的 B2 相。这类现象使碳纳米管成为研究极端条件下纳米晶相的独特平台。

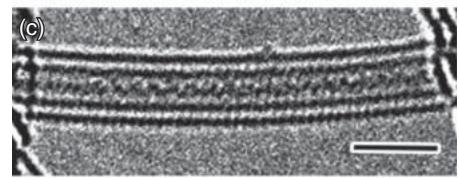

图9. 填充型碳纳米管的高分辨电镜图：金属原子线封装

图10. 填充型碳纳米管的高分辨电镜图：一维硫链封装

图11. 填充型碳纳米管的高分辨电镜图：一维硫链构型示意

图12. 填充型碳纳米管的高分辨电镜图：一维硫链线性构型示意

超导相关信号：样品差异提示了“可控性”的难题

碳体系的超导行为最早与石墨层间化合物（GIC）相关，碱金属进入层间后出现超导。金刚石体系也出现过硼掺杂金刚石在 5 at% 硼含量下的超导现象。富勒烯晶体在碱金属插层后，也显示过低温超导行为。纯碳并非典型超导体，但理论计算曾给出双壁体系可能出现超导的预测。

在大直径双壁束中出现过电阻在 6.8 K 处突降、以及 4–18 K 区间出现异常比热的报告。更关键的信息是样品依赖性很强：转变温度分布很宽，提示只有束中的部分区域表现出相关行为。单根双壁的超导性尚未被验证，机理也没有统一解释。想把这条线做“可重复”，需要把内外直径控制到可调、可追溯的窗口内，因为层间相互作用会随几何参数变化。

图13. 大直径双壁束的横截面电镜图

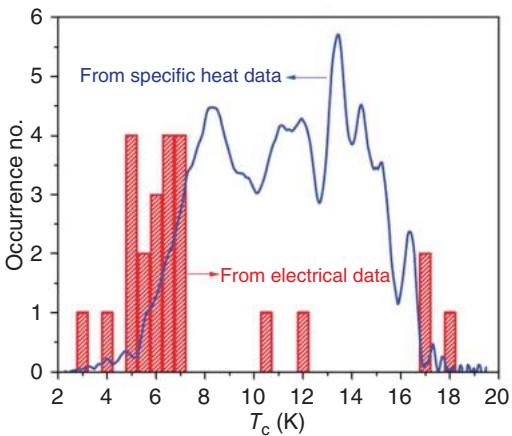

图14. 超导转变温度分布直方图示意

高温结构工程：热稳定、并管、硼促融合

双壁的嵌套结构带来更高的热稳定性。拉曼低频区的径向呼吸模（RBM）可区分内外层：外层 RBM 往往出现在 100–200 cm⁻¹，内层 RBM 往往在 250–350 cm⁻¹。惰性气氛下热处理到约 2100°C，双层嵌套结构仍能保持。

当温度进一步升高到 2200°C 以上，会出现新的 RBM 峰靠近 100 cm⁻¹，同时内层 RBM 变弱，提示直径发生变化。高分辨透射电镜可以看到并管过程：两根双壁的内外层可能同时并合形成更大直径结构；也可能出现类似双缆的结构，表现为两根单壁在更大外壳内并存。

硼的加入会把并合温度拉低到约 1600°C。硼的高扩散活性与其进入晶格后的 BC₃ 或 C–B–C 结构，能够促进并合与连接。除并合之外，还能观察到 Y 形互连结构。把含硼化合物与碳源混合进行合成时，可以形成三维连通的海绵状结构，在受压后仍保持较大回弹力，并被用于可重复油回收等方向。

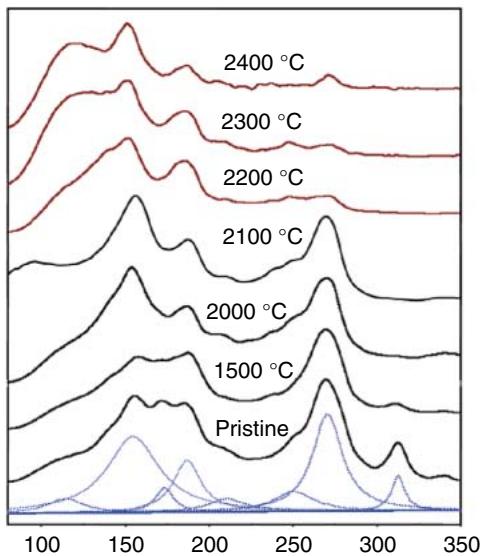

图15. 不同热处理温度下双壁束的低频拉曼谱与拟合分析示意

图16. 双壁束的高分辨电镜图与重构过程示意

图17. 硼掺杂双壁在不同温度下的横截面电镜图

图18. 硼掺杂双壁在不同温度下的横截面电镜图

图19. 硼掺杂双壁在不同温度下的横截面电镜图

图20. 硼掺杂双壁在不同温度下的横截面电镜图

图21. 硼掺杂双壁在不同温度下的横截面电镜图

图22. 硼掺杂双壁在不同温度下的横截面电镜图

图23. 硼诱导并合的分子模型与计算起始结构示意

图24. 硼原子桥联与并合过程中的结构演化示意

图25. 并合过程中出现孔洞与少量键连接的横截面示意

图26. 硼催化退火得到的三壁管 T 形结示意电镜图

三壁碳纳米管（TWNT）可以通过在双壁体系上再“长一层”获得。常规合成中，小直径三壁管并不容易稳定得到。用 C₆₀@DWNT 结构进行后续热处理时，封装的 C₆₀ 发生并合并形成第三层，是一种替代路线。高温条件下三壁体系的外层也会出现融合，硼参与时更容易发生。

图27. 双壁豌豆荚的电镜图示意

图28. 由双壁豌豆荚热处理得到的三壁结构电镜图示意

图29. 三壁管横截面电镜图示意

图30. 硼参与热处理后出现并合结构的电镜图示意

复合材料要的不是“加进去”，而是“拉得出来”

做复合时，一根管再强也不等于复合材料就强。关键约束在两端：一端是分散形态，另一端是界面作用。小直径纳米管要想提升复合材料性能，需要避免在基体里形成大团聚，同时还要让界面足够强以避免拔出。化学改性能加强界面，却可能改变电子性质与热性质；双壁体系的优势在于改性主要发生在外层，内层仍能保留电学与光学活性，从而更适合作为多功能填料。

聚酰亚胺（PI）体系里，分散形态会直接体现在薄膜外观与透光性上：团聚导致散射增强，薄膜更不透明；均匀分散后散射减弱，透明性改善。改性双壁增强的聚酰亚胺薄膜在拉伸响应上表现出弹性模量与拉伸强度的提升，界面作用被认为是关键贡献因素。

图31. 纯聚酰亚胺外观示意

图32. 分散不充分导致团聚的复合薄膜外观示意

图33. 分散更均匀时的复合薄膜外观示意

图34. 纯聚酰亚胺与改性双壁增强薄膜的应力–应变曲线示意

生物分散与 pH：让分散从“经验”变成“可调参数”

常见表面活性剂如十二烷基硫酸钠（SDS）与十二烷基苯磺酸钠（SDBS）可以分散纳米管，但高毒性限制了生物应用。来自生物体系的分散剂，例如脱氧核糖核酸（DNA）或贻贝黏附蛋白，可以形成更具生物相容性的分散路径。DNA 加入双壁后，经超声与超速离心处理，可以在上清液看到可见吸收峰，光致发光映射能检验半导体管的分布。pH 变化会影响 DNA 磷酸基团的质子化与溶解性，从而引发再团聚，且大直径双壁的发射峰在低 pH 条件下更容易消失。

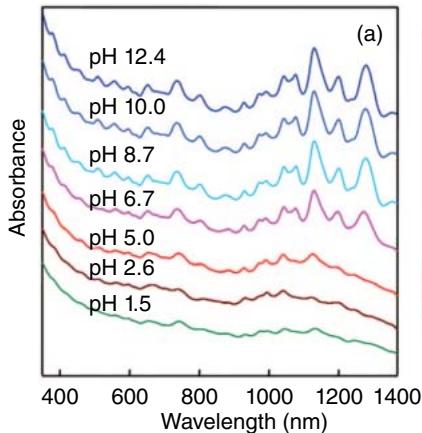

图35. 不同 pH 条件下 DNA 分散双壁的吸收谱示意

图36. 低 pH 条件下出现肉眼可见团聚的溶液状态示意

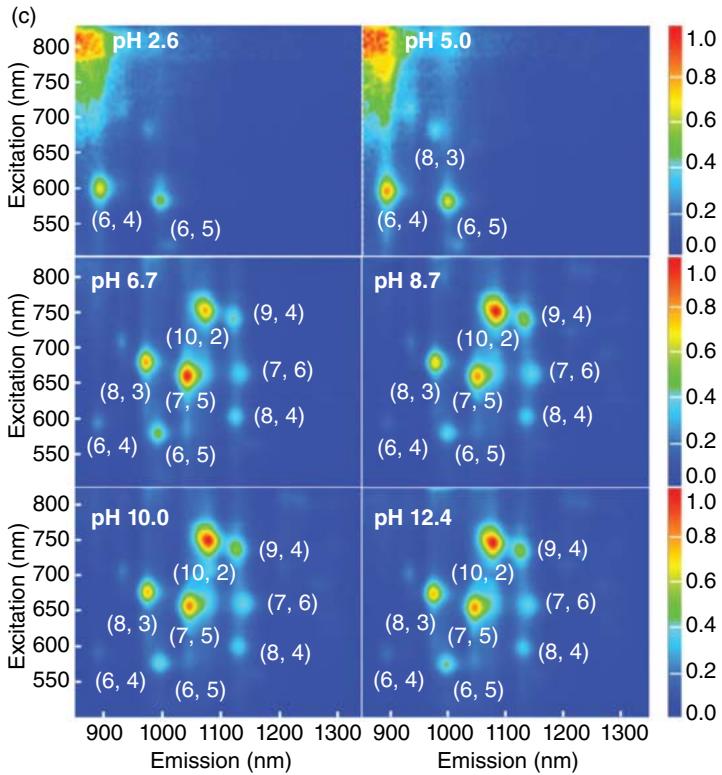

图37. 不同 pH 条件下 DNA 分散双壁的光致发光映射示意

在聚氧化乙烯（PEO）纳米纤维等体系中，纳米管要同时贡献强度与导电，需要分散到足够均匀，否则增强只会停留在“局部变硬”。在一个例子里，向 PEO 纳米纤维加入 5 wt% 双壁后，弹性模量提升到原来的五倍，拉伸强度翻倍；电导率在仅混入 DNA 时达到 2.54×10⁻⁴ S/cm，加入 5 wt% 双壁后达到 3.72×10² S/cm，跨越了多个数量级。界面作用被认为是重要因素之一。

实操落地与边界条件

结构分布决定结论能否复现。单壁体系要明确手性与电学类型分布，否则“同样是 SWNT”会表现为完全不同的薄膜导电与光学响应。双壁体系要同时控制内外直径与层间相互作用，才能把内层保真与外层可改性的优势转化为稳定收益。进入吸附与电化学体系后，束化程度会决定孔位的占比与可达性，电压区间与测试温度会把不同位点的贡献放大出来。

常见问题（FAQ）

1. 为什么双壁改性后内层性质还能保留？ 外层承担了与环境接触和化学键合，内层不直接参与这些反应，电学与光学性质更容易保持稳定。

2. 巴基纸的导电机制为什么会变？ 宏观导电会受到层数、长度、取向与束化的共同影响，金属与半导体比例还会改变载流子传输路径。

3. 双壁的两种典型合成路线有什么区别？ 一条路线是催化化学气相沉积，另一条路线是把富勒烯 C₆₀ 封装进单壁后再热处理得到双壁结构。

4. 锂离子在纳米管束里主要存在哪里？ 可达位点包括外表面、束内缝隙、管内腔体与层间空间，不同电压区间会放大不同位点的贡献。

5. 双壁的吸附性能为什么可能高于单壁？ 束内缝隙位点的贡献更突出，内外两层对吸附势的叠加也会提高吸附能力。

6. 超导相关信号为什么难复现？ 转变温度与样品依赖性强，提示只有部分区域贡献行为；直径分布与层间相互作用需要更精确控制。

7. 硼为什么能降低并管温度？ 硼的扩散活性与其进入晶格后的结构效应会促进并合与连接，使并合在更低温度窗口发生。
