XPS 的探测深度仅为 5-10 nm,这意味着哪怕是几纳米的表面污染也会彻底掩盖真实的界面信息。
循环后的极片表面通常覆盖着一层厚厚的残留电解液盐。如果不清洗,XPS 只能看到这些无机盐,看不见下层的 SEI 膜;如果用溶剂(如 DMC 或 DEC)清洗,又可能洗掉不稳定的有机 SEI 组分。
锂、钠、镁等活性金属负极对空气极度敏感。即便在水分和氧气含量低于 1 ppm 的手套箱中,表面氧化也会在几分钟内发生。
对于导电性差的电池材料,**荷电校准(Charge Referencing)**是 XPS 数据分析中最具争议的环节。
绝大多数文献习惯将“污染碳(Adventitious Carbon)”定为 284.8 eV。但在复杂的异质电极表面,不同区域的导电性差异会导致差异化荷电(Differential Charging)(见图1)。
图1. 差异化荷电示意。 对绝缘的 SEI 组分(左)或导电的碳基底(右)进行校准,会导致另一方出现非均匀的峰位偏移。
分峰拟合(Deconvolution)不是简单的“拼凑”,必须遵循物理定律。
对于存在自旋-轨道分裂的轨道(如 Ti 2p, S 2p, Si 2p),其双峰的面积比和能量间距是固定的(表1)。
表1. 常见轨道的自旋-轨道分裂参数参考
| 轨道类型 | 峰面积比 (j=l+1/2 : j=l-1/2) | 备注 |
|---|---|---|
| p 轨道 (2p, 3p…) | 2:1 | 如 Ti 2p, S 2p, Si 2p |
| d 轨道 (3d, 4d…) | 3:2 | 如 Nb 3d, Ag 3d |
| f 轨道 (4f…) | 4:3 | 如 Au 4f |
对于 Mn, Fe, Ni, Co 等含有未成对电子的过渡金属,其氧化态会表现为复杂的“包络线”而非简单对称峰(见图2)。

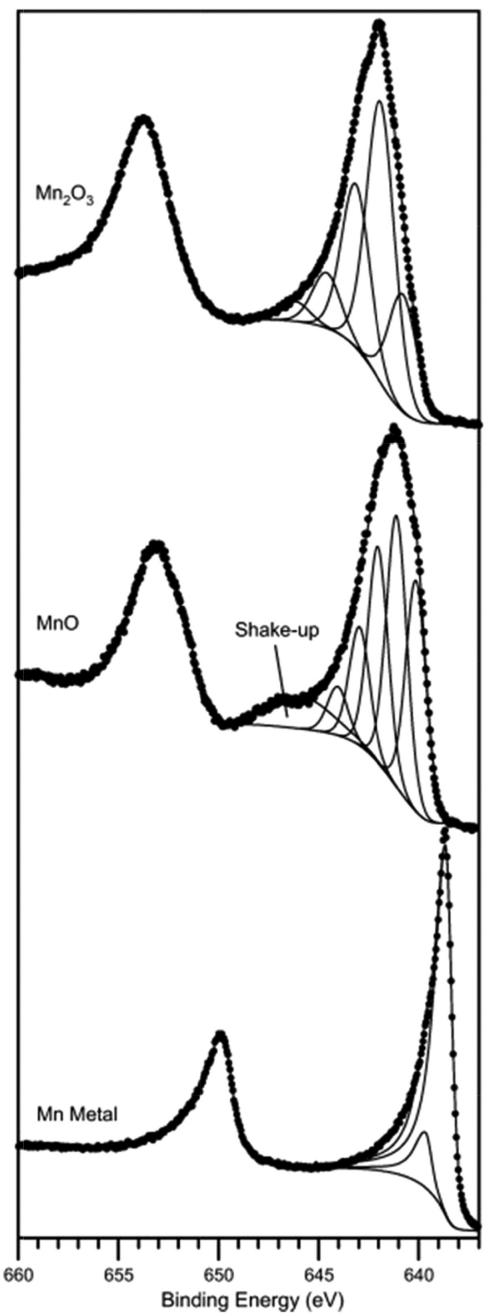

图2. 锰氧化物中的多重分裂现象。 不同价态的锰具有独特的谱峰形状,这并非杂质,而是物理规律。
Q1:为什么我测到的 C 1s 污染碳峰位不是 284.8 eV? A:284.8 eV 只是一个经验值,受仪器工作函数、样品导电性和荷电中和效果影响。如果偏移在 ±1-2 eV 内通常属于正常荷电,需手动校准。
Q2:可以用 Ar+ 离子刻蚀来分析 SEI 膜的垂直分布吗? A:需非常小心。离子轰击会打断有机键并还原高价金属(如将 $/mathrm{Ti^{4+}}$ 还原为 $/mathrm{Ti^{3+}}$)。建议优先使用同步辐射变能量 XPS 等无损方法。
Q3:拟合时半峰宽(FWHM)设置多少合适? A:对于单色化光源,大多数核心能级在 1.0-2.5 eV 之间。如果 FWHM 超过 3 eV 且没有物理上的多重分裂,说明拟合可能存在问题。
Q4:为什么 Li 1s 的信号总是很弱? A:锂是轻元素,其光电交叉截面极低。如果表面有较厚的有机层,Li 1s 信号极易被湮没。
Q5:如何判断分峰是否“过拟合”? A:遵循“最少峰原则”。如果增加一个峰不能显著改善残差,或者该峰在其他相关轨道(如对应的 O 1s 或 F 1s)中找不到支撑证据,则不应添加。
Q6:金属箔片可以直接作为荷电校准标尺吗? A:可以,但前提是金属与表面绝缘层之间没有严重的差异化荷电。
Q7:粉末样品如何压样效果最好? A:建议压入铟箔或粘在导电胶上。压样要平整,否则会导致非均匀荷电,使谱峰变宽。
Q8:同步辐射 XPS 比实验室 XPS 好在哪里? A:能量可调。可以通过改变入射光能量来改变探测深度,实现真正的无损深度剖析。
