同步辐射：XPS 的“超能力”进化（HAXPES & AP-XPS）

TL;DR

• 能量可调：与实验室固定的 Al Kα 源不同，同步辐射光源可以自由调节 X 射线能量，从而非破坏性地控制探测深度。
• 硬 X 射线（HAXPES）：利用高能 X 射线（>5 keV）将探测深度提升至 50 nm 以上，能够“看穿”厚 SEI 膜，直接观测深埋的电极界面。
• 近常压（AP-XPS）：打破超高真空（UHV）限制，在毫巴级气压甚至液膜环境下进行原位测试，捕捉真实的固-气或固-液反应。

1. 实验室 XPS 的局限

实验室 XPS 通常使用单色化的 Al Kα 射线（1486.6 eV），这意味着：

1. 探测深度固定：~5-10 nm。如果 SEI 膜太厚，就看不到下面的电极。
2. 真空度苛刻：必须在超高真空（UHV, <10^-9 mbar）下工作，无法直接测试液态电解液或高压气体环境。

而同步辐射（Synchrotron）光源凭借极高的亮度和连续可调的能量，衍生出了两种针对电池研究的强力技术：HAXPES 和 AP-XPS。

2. HAXPES：穿透迷雾的“透视眼”

Hard X-ray Photoelectron Spectroscopy (HAXPES) 利用高能 X 射线（通常 2-10 keV 甚至更高），显著增加了光电子的平均自由程（IMFP）。

• 深埋界面探测：探测深度可达 50 nm 以上。这意味着即使表面覆盖了厚厚的 SEI 膜，HAXPES 依然能探测到下方的电极材料（如图1），实现对“全固态电池”深埋固-固界面的无损分析。
• 非破坏性深度剖析：通过调节入射光能量（而非刻蚀或倾斜样品），可以连续改变探测深度。
  • 低能量 -> 表面信息（SEI 表层）
  • 高能量 -> 体相信息（电极/电解质界面）
  • 优势：完全避免了离子刻蚀带来的化学还原损伤（Artifacts free）。

3. AP-XPS：在“真实世界”中呼吸

Ambient Pressure XPS (AP-XPS) 通过独特的差分抽气系统（Differential Pumping），允许样品处于较高气压（几毫巴甚至接近常压）的环境中，而探测器端仍保持高真空。

电池领域的应用：

• 气-固反应：直接观察 Li-O2 电池在氧气氛围下的放电产物生成，或锂金属在空气中的腐蚀过程。

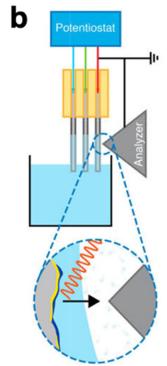

• 液-固界面：利用**“弯液面法”（Meniscus method）**（如图2b），在超薄液层下直接探测电极表面的电化学反应。这是目前唯一能实现“有液体存在”的原位 XPS 技术。

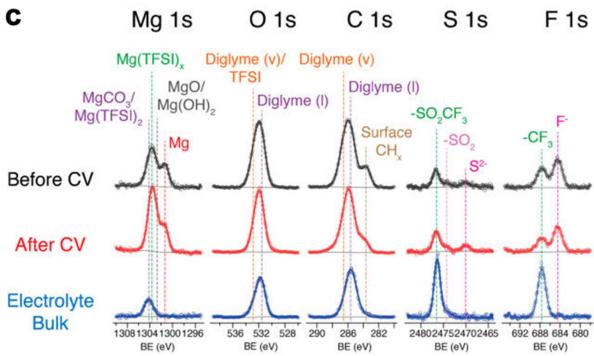

(注：上图包含原图 a, b, c 部分)

[精工博研] 负极材料的"工业级"验证专家

别让扣电数据掩盖材料的真实性能。 我们提供从粉末到圆柱全电池的一站式验证服务，用头部电池厂的标准（Enterprise Standards）为您提供"通行证"级别的数据报告。

• 全电池试制：圆柱电池全流程加工（涂布/卷绕/化成），还原真实极片应力。
• 极限快充：6C/10C 循环测试，验证材料在超充时代的真实寿命。
• 微观工艺：OI值（取向度）与极限压实分析，解决极片加工痛点。
• 全气候验证：-20℃~60℃ 放电及 55℃ 高温储存，确保极端环境可靠性。

欢迎联系我们 19939716636
