光学干涉检测系统构建核心：从光源到加载的设备选型指南

光学干涉检测技术以其纳米级的测量灵敏度，在材料科学、精密制造和无损评估领域扮演着不可或缺的角色。然而，这种极致的精度也意味着整个系统对设备和环境有着极为苛刻的要求。一次成功的全息干涉实验，其背后是一整套精心选择与调试的硬件系统的支撑。本文将从一名资深技术专家的视角，系统梳理光学干涉检测系统的四大核心组成部分——激光光源、隔振平台、光学器材与加载装置，为一线工程师和科研人员提供一份实用的设备选型与配置指南。

一、光源：干涉系统的“心脏”

激光光源的选择是整个干涉检测系统的基石。其性能直接决定了干涉条纹的质量乃至实验的成败。两个核心指标必须被优先考量：相干长度与功率。

• 相干长度：若物光与参考光的光程差超出了激光的相干长度，干涉现象便无从谈起。因此，足够长的相干长度是获取清晰干涉图谱的先决条件。
• 功率：光源功率不足会显著延长曝光时间，从而加剧环境振动对实验结果的干扰。功率需求需根据检测面积、样品表面漫反射特性以及记录介质（如干版或相机）的灵敏度综合评估，通常不应低于数十毫瓦。

面对市场上琳琅满目的激光器，我们该如何为特定的检测任务做出明智的选择？

1. 激光器的分类与权衡

根据工作物质和方式，激光器可分为气体、固体、半导体、液体激光器，以及连续和脉冲工作模式。

• 气体激光器：介质均匀性好，输出的单色性和相干性极佳，是精密测量与全息技术的传统优选。
• 固体激光器：峰值功率高，常用于工业加工，但其相干性通常逊于气体激光器。
• 半导体激光器：以其小型化、长寿命和易于调制的特点，在光通信和信息存储领域占据主导。
• 液体激光器：其波长连续可调的特性使其在光谱学分析中独树一帜。

在全息和散斑干涉检测中，常见的几种激光器各有其用武之地：

• 氦-氖(He-Ne)激光器：作为最早研制成功且应用最广的气体激光器之一，它输出稳定的632.8nm红色可见激光，装置简单、成本低廉、操作便捷，是许多实验室的“入门级”和常规选择。其主要瓶颈在于输出功率较低，通常在几毫瓦至几十毫瓦级别。

• 氩离子激光器：当需要对大面积样品进行检测时，氩离子激光器便派上用场。它能提供高达几十瓦的连续可见激光输出（主要在488nm和514.5nm），功率优势明显。当然，高功率也带来了结构复杂、成本高昂和能量转换效率较低的代价。

• 红宝石激光器：作为第一种固体激光器，它能输出694.3nm的可见脉冲激光，脉冲功率大，晶体抗损伤能力强，适合于动态或瞬态过程的捕捉。但其光泵阈值高，且激光振荡易受温度影响。

• YAG激光器（掺钕钇铝石榴石）：这是一种性能均衡的固体激光器，热传导性好，振荡特性稳定，可连续或高重复率脉冲运转。其主要缺点是输出1.064μm的近红外光，人眼不可见，在许多应用中需通过倍频技术转换为530nm的绿光。

• 半导体泵浦固体激光器(DPSSL)：这是激光技术发展的一个里程碑。DPSSL利用半导体激光器泵浦固体晶体，集高效率、长寿命、高光束质量、高稳定性及结构紧凑等优点于一身，代表了现代固体激光器的发展方向。通过二次谐波(SHG)、三次谐波(THG)等技术，可灵活产生不同波长的激光，在从空间通信到医疗器械的广阔领域中展现出巨大的应用潜力。

二、光学隔振平台：为精密测量打造“宁静的港湾”

全息干涉检测对环境振动的敏感性达到了极致。理论与实践均表明，当曝光过程中任何由振动引起的光程变化达到λ/8（λ为激光波长）时，干涉条纹就可能发生半个周期的移动，导致图像完全模糊。因此，一个高性能的光学隔振平台是保障实验数据可靠性的“定海神针”。

对隔振平台，我们关注三大核心性能：

• 隔振性：阻隔来自地面的外部振动的能力。
• 抗振性：平台自身阻尼特性好，在受到扰动（如加载操作）后能迅速恢复稳定的能力。
• 适用性：平台的尺寸、结构、高度等能满足实验布局需求，且便于操作。

早期的科研人员常因陋就简，利用大质量台面、充气内胎、沙箱甚至煤渣等材料自行搭建多级混合隔振系统。这些“土法”虽在一定程度上有效，但性能和便利性远不及现代专业产品。

随着光学产业的成熟，专业化的光学隔振平台已成为主流。现代平台通常采用蜂窝夹芯板结构，上层为导磁不锈钢面板，便于用磁力表座固定光学元件。整个台面由三或四个空气弹簧支架支撑。这些支架通过伺服阀自动充放气，不仅能维持台面高度恒定，还能在承载变化时自动调平。空气弹簧极低的固有谐振频率，为系统提供了卓越的被动隔振性能。

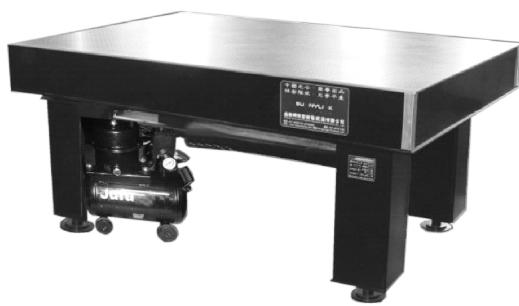

图1 国产光学隔振平台

一个典型的国产高性能平台具备自动水平、自动充气、低噪声气源等特点，其平面度可达0.05mm/m²，表面粗糙度小于Ra 0.8μm，固有频率低至1.2~2.0Hz，振幅小于1.2μm，完全能满足高精度实验的要求。

那么，如何定量评估一个平台的隔振性能？经典的迈克尔逊干涉仪提供了一个直观有效的方法。在平台上搭建一个迈克尔逊干涉光路，观察其输出的干涉条纹。如果环境振动引起的条纹漂移幅度小于条纹间距的1/8，即可认为该平台的隔振性能满足全息干涉检测的要求。

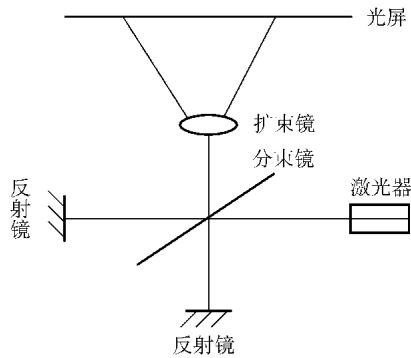

图2 迈克尔逊干涉仪法测量平台隔振性能

三、光学器材：构建光路的精密“积木”

搭建一套完整的光学系统，离不开各种精密的光学元件。它们如同积木，共同构成了复杂而精确的光路。

• 反射镜：用于改变光路方向。镀介质膜的反射镜虽成本较高，但反射率可达99.5%，远优于镀金属膜（约损失15%）。
• 分束镜：将一束光按特定比例分为两束（如物光和参考光）。
• 扩束镜：激光束很细，需要通过扩束镜（通常是显微物镜）将其扩展，以均匀照射整个被测样品。
• 透镜：包括凸透镜和凹透镜，用于成像或调整光束会聚/发散状态。
• 空间滤波器：这是提升全息图像质量的关键器件。原始激光束中常含有由光学元件缺陷或灰尘引起的衍射环和杂散光点。空间滤波器由一个短焦距透镜和一个精确匹配的针孔组成，针孔置于透镜焦点。它能巧妙地滤除高频噪声，输出一束“干净”的、高质量的激光。针孔孔径的选择（通常在Φ10μm ~ Φ1mm）需要通过实验仔细权衡，过大则滤波效果不佳，过小则会引入新的衍射并损失过多能量。
• 曝光控制器：即快门，用于精确控制曝光时间。
• 光具座：用于固定和精调上述光学元件的机械支架，要求刚性好、调节自由度高（通常五轴可调），并通过磁力或螺栓牢固固定在隔振平台上。
• 全息干版及胶片：记录全息图的感光材料。选择时需关注其感光波长范围、分辨率和所需曝光量。

表1 国内全息干版及胶片

表2 国外全息干版及胶片

要搭建一套能够产出高质量数据的光学干涉系统，不仅需要对上述每个组件的性能有深入理解，更需要丰富的实践经验来进行系统集成与调试。这正是专业检测实验室的核心价值所在。
