磁巴克豪森噪声（MBN）检测中的关键参数选择：磁场与深度

在磁巴克豪森噪声（MBN）技术的实际应用中，要想获得精准、可重复的测量结果，其核心在于对检测参数的精细调校。这如同校准一台精密的乐器，任何一个参数的偏差都可能导致最终的“音色”——也就是测量数据——失之毫厘，谬以千里。在众多参数中，激励磁场的强度与信号的有效检测深度，无疑是两个最为关键的变量，直接决定了检测的灵敏度与有效性。

最佳磁场强度的标定

几乎所有的磁巴克豪森效应分析仪器都配备了磁场控制功能，它通过调节传感器激励线圈的电流，为被测样品施加一个恰当的磁化场。这个磁化场的设定，并非越大越好，也不是越弱越好，而是在一个微妙的平衡点上。

磁场过弱，将无法从材料中激发出足够强度的MBN信号，导致信噪比低下，测量范围和检测灵吞度都会显著恶化。反之，如果磁场过强，则会使样品和传感器铁芯趋于甚至达到磁饱和状态。一旦进入磁饱和区，材料内部的磁畴变化响应将变得迟钝，同样会导致系统测量灵敏度的下降。

这种非线性的关系可以通过MBN信号幅度与应力的关系曲线直观地展现出来。

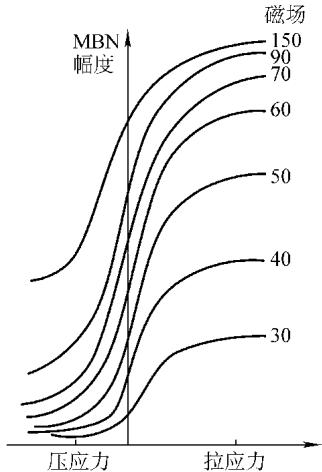

图1 不同磁场下MBN幅度与应力关系曲线

从图1中可以看到一个典型的趋势：当磁场参数设定在某一特定值（如图中所示的50 A/m）时，MBN信号对应力的响应最为敏感。任何高于或低于此值的磁场设定，都会削弱这种敏感性。因此，找到这个“最佳磁场值”，是确保测量准确性的首要步骤。

那么，在实际操作中，如何系统地确定这一最佳值呢？尤其是在进行应力测量时，可以遵循一个严谨的标定流程：

1. 制备校准样品：首先需要一个应力状态已知的校准样品。在工程实践中，悬臂梁试验是一种常用且有效的方法。
2. 施加极限载荷：对悬臂梁施加载荷，使其上下两面分别达到材料的拉伸应力极限和压缩应力极限附近。
3. 压缩面测量：将MBN传感器放置于梁的压缩应力面（通常可以用橡皮筋等非磁性方式固定），并确保磁化方向与主应力方向一致。
4. 磁场扫描（压缩）：从一个较低的磁场值开始，逐步增大激励电流，记录下每个磁场设定对应的MBN信号值（记为BN_-），直至信号强度不再随磁场增强而增加，即达到饱和。
5. 拉伸面测量：将传感器移至梁的拉伸应力面，重复步骤4，记录下一系列对应的MBN信号值（记为BN₊）。
6. 确定最佳点：针对每一个磁场设定值，计算拉伸面与压缩面信号的比值（BN₊ / BN_-）或差值（BN₊ - BN_-）。这个比值或差值最大的点，就意味着在此磁场下，MBN信号对应力的区分能力最强，即应力灵敏度最高。该点对应的磁场强度，便是此次测量的最佳值。

本质上，这个过程就是在寻找能最大程度揭示应力效应的磁化状态。对于硬度、微观结构缺陷或其他材料参数的测量，也可以采用类似的标定方法来寻找最佳磁场。这一系列操作虽然繁琐，但对于确保高质量的检测数据至关重要。

精工博研测试技术（河南）有限公司（原郑州三磨所国家磨料磨具质量检验检测中心），央企，国字头检测机构，专业的权威第三方检测机构，专业检测应力测量，可靠准确。欢迎沟通交流，电话19939716636

有效检测深度的考量

巴克豪森跳跃产生的电磁信号在导电材料中传播时，会因涡流效应而发生衰减，这与电磁波的趋肤效应原理一致。信号源于材料内部越深的位置，其传播到表面时能量衰减就越严重。这就引出了MBN检测的一个核心概念：有效检测深度。

行业内通常将信号强度衰减至其原始强度的1/e（约37%）时所穿透的深度，定义为有效检测深度。这个深度并非一个固定值，它主要由以下三个因素共同决定：

1. 材料的相对磁导率 (μ_r)
2. 材料的电导率 (σ)
3. 信号的检测频率 (f)

对于一个特定频率 f 的信号，其检测深度（或称趋肤深度）S 可以由一个经典公式来估算：

S = (1 / (π * f * μ * σ))^(1/2) (式5.4-1)

其中：

• σ 是材料的电导率 (单位: 1 / Ω·m)
• μ 是材料的磁导率 (单位: H/m)，且 μ = μ_r * μ_0
• μ_0 是真空磁导率，μ_0 = 4π × 10⁻⁷ N/A²
• μ_r 是材料的相对磁导率

举个例子，对于普通碳钢（μ_r ≈ 1000, σ ≈ 5×10⁶ / Ω·m），一个频率为 6kHz 的信号，其检测深度 S 约为 0.09mm。

然而，MBN信号并非单一频率的纯净信号，而是包含了一定频率范围（例如 f₁ 至 f₂）的宽带信号。为了更精确地描述这种情况，需要引入一个衰减函数 D(x)，其值为 1/e 时对应的深度 x 即为更真实的有效检测深度。该函数由以下积分公式确定：

D(x) = [ ∫f₁f₂ g(f)e⁻ᴬˣ df ] / [ ∫f₁f₂ g(f) df ] (式5.4-2)

其中：

• A = (π * f * μ * σ)^(1/2)
• x 是距材料表面的距离
• g(f) 是频率函数，描述了信号在不同频率上的强度分布

对于理想的白噪声，g(f)=1。MBN信号虽非纯白噪声，但在工程计算中，为简化问题，常取g(f)=1进行估算，这可能会导致计算出的深度比实际值偏高10%至30%。

通过该模型，我们可以绘制出衰减函数随深度的变化曲线，以及检测深度与材料电磁特性的关系图。

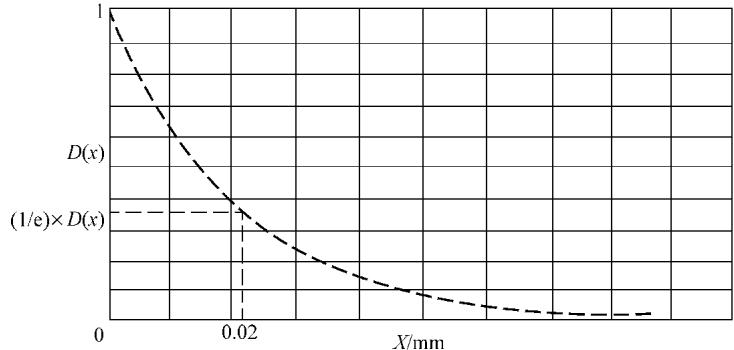

图2 MBN的衰减函数D(x)与深度x的关系

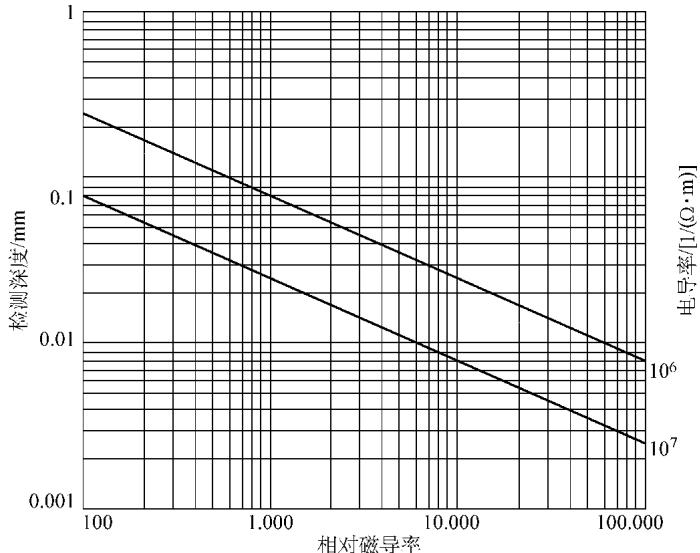

图3 检测深度与磁导率、电导率的关系

图2清晰地显示，对于给定的材料（μ_r = 1000, σ = 5×10⁶ / Ω·m）和频率范围（70~200kHz），当D(x)衰减至1/e（约0.37）时，对应的深度 x 约为0.02mm，这便是该条件下的有效检测深度。图3则更宏观地展示了检测深度如何随着材料磁导率和电导率的增加而减小。

为了方便工程应用，下表整理了一些常见材料在不同检测频率段的有效检测深度参考值。

表1 几种材料的有效检测深度 (单位：mm)

表2 某些材料的相对磁导率参考

通过理解并善用这些参数，研究人员和工程师可以更精确地控制MBN检测的探查范围，从而针对性地对材料表层和亚表层的性能进行评价。如果您在实际工作中也面临类似的材料性能检测挑战，我们非常乐意与您一同探讨解决方案。
