磁弹性仪技术解析：从工作原理到核心部件

要精准捕捉铁磁性材料内部因磁畴壁不可逆运动而产生的巴克豪森噪声（MBN）信号，并将其转化为可量化的材料性能指标（如残余应力、硬度等），一套设计精密的磁弹性仪是不可或缺的。这套系统并非单一模块，而是由多个高度协同的子系统构成的完整闭环。其整体工作原理可由下图概括。

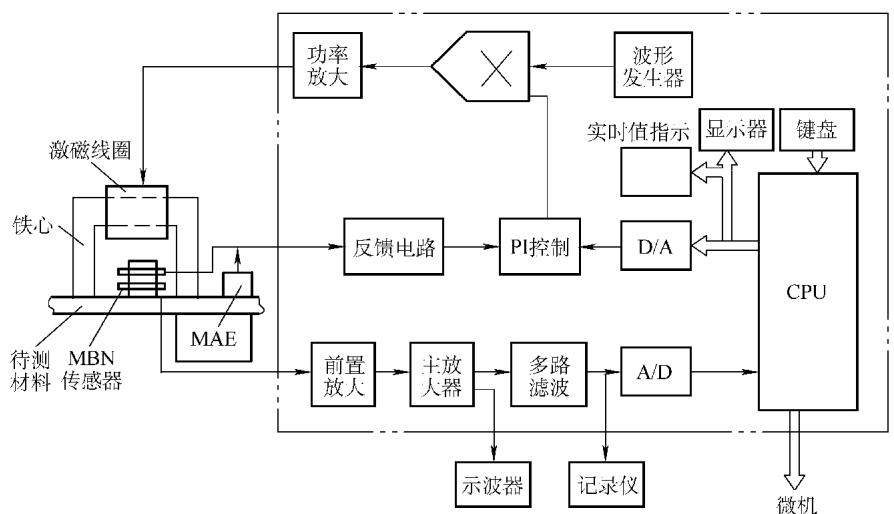

图1 磁弹性仪的原理结构图

下面，我们将深入剖析这套仪器的各个关键组成部分，理解它们是如何协同工作的。

一、 信号的产生与捕获：激励与传感单元

MBN信号的源头在于材料的交变磁化。因此，仪器的首要任务是创造一个可控的磁场环境，并灵敏地捕捉材料的响应。

1. 激励电源

此单元是整个系统的“动力心脏”，由波形发生器与功率放大器组成。它的核心使命是为传感器的激励线圈输送特定频率和强度的电流，从而在被测材料中感生出适宜的变化磁场。

• 频率与波形：激励信号的频率通常很低，一般在几赫兹（Hz）量级，有时为了更精细的分析，甚至会采用0.01Hz的超低频。波形则多为正弦波或三角波，以确保磁化过程的平稳可控。
• 强度控制：电流强度的调节至关重要。它必须足够强，以确保从低碳钢到高硬度的淬火钢都能被充分磁化。然而，磁化场也并非越强越好。实验表明，当磁化场强度接近材料矫顽力时，MBN信号最强；场强过弱则信号微弱，场强过饱和则信号响应不再敏感。精准控制磁化强度是获取高质量数据的先决条件。

2. 传感器与前置放大器

传感器是直接与被测样品接触的“探头”，其性能直接决定了检测的成败。它主要包含两部分：

• 激励部分：由激励线圈和磁极铁心构成，负责将激励电源的电流转化为作用于样品的磁场。
• 检测部分：由检测线圈和铁心构成，负责捕捉样品因巴克豪森跳跃而产生的微弱磁通变化，并将其转换为一系列电脉冲信号。

铁心材料通常选用高导磁率的铁氧体软磁材料。为了提升检测灵敏度，工程师们往往会增加检测线圈的匝数并选用高磁导率的铁心，但这也对信噪比提出了挑战。在设计中，通常将可稳定检测到的最弱信号阈值设定在10μV。

为了确保信号在1 kHz至250 kHz的宽广MBN检测频率范围内不失真，检测线圈自身的频率响应特性必须被充分考量。一个关键的设计准则是，线圈的共振频率必须远高于最高检测频率，通常要求达到10倍以上，即2.5MHz左右。

由于MBN信号极其微弱，为了避免在传输过程中衰减，前置放大器通常与传感器集成设计。这个前置放大器是一个宽频带放大器，提供约100倍（40dB）的初步放大。

二、 信号的调理与稳定：模拟电路与反馈系统

从传感器传出的信号，即便经过前置放大，依然混杂着噪声且易受外界干扰。因此，后续的电路处理是提纯和稳定信号的关键。

1. 模拟电路

前置放大器输出的信号（约0.01mV）会进入主放大与滤波电路。

• 主放大：信号会再次被放大100倍（40dB），使其达到足以被信号处理系统有效识别的幅度。
• 滤波系统：这是获取特定深度信息的关键。通过设置不同通带的滤波器，可以选择性地分析来自材料不同深度的MBN信号。通常，仪器会提供三路可选频段，例如：
  • 低频段 (1 ~ 15 kHz)：对应较深的检测深度。
  • 中频段 (15 ~ 70 kHz)：对应中等检测深度。
  • 高频段 (70 ~ 250 kHz)：对应材料表层的检测。

2. 自动增益反馈电路

被测工件的几何形状、尺寸以及探头与工件间的耦合间隙都会影响磁场分布，进而导致信号幅度波动。为了消除这种非材料因素的干扰，现代磁弹性仪普遍采用闭环电压负反馈电路，对信号增益进行自动调节，确保测量结果的一致性。

获取一张信噪比高、结果可靠的图谱，对设备参数配置、操作手法都有极高要求。这正是专业检测实验室的核心价值所在。

精工博研测试技术（河南）有限公司（原郑州三磨所国家磨料磨具质量检验检测中心），央企，国字头检测机构，专业的权威第三方检测机构，专业检测残余应力，可靠准确。欢迎沟通交流，电话19939716636

三、 数据的解读与智能化：信号处理与控制系统

经过放大和滤波的纯净信号最终被送入信号处理和控制系统，在这里，抽象的电脉冲被转化为有意义的数据。

该系统具备自动采样、处理和显示功能。搭载了CPU微处理器的现代仪器，能够将采集到的信号信息进行存储和分析。通过内置的数十种典型钢铁材料的校准曲线，仪器可以直接显示出应力或硬度等物理量的绝对值。

MBN信号包含丰富的信息，可以用多种参数来表征，如下图所示。

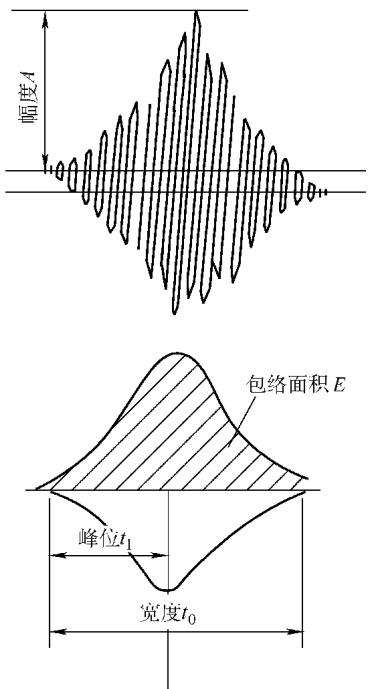

图2 MBN信号参数表示

常见的参数包括：幅值(A)、包络面积(E)、峰位(t₁)、峰宽(t₀)、频谱、功率谱等。在实际检测中，可以进行单参数测量，也可以进行多参数综合评估。其中，幅值和包络面积因其直观和稳定而被广泛使用。由于信号本身具有统计特性，为获得稳定的读数，仪器显示的数值通常是经过加权平均处理后的结果。

四、 技术前沿与发展趋势

当前，磁弹性仪技术的核心竞争力主要体现在传感器设计和信号处理两大领域。

在应用层面，美国生产的系列仪器功能齐全，较为实用。国内的研究也在迎头赶上，例如北京科技大学研制的CTY400和CTY500系列仪器，创新性地将磁噪声（MBN）与磁声发射（MAE）技术融为一体，实现了“一机双检”，是极具潜力的多功能发展方向。

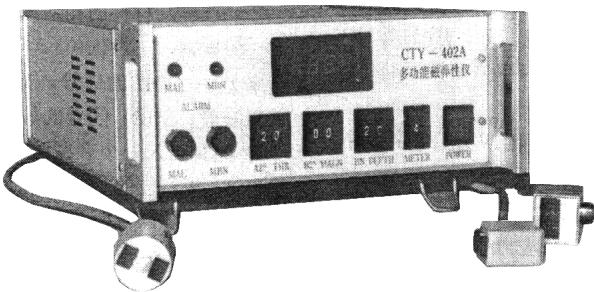

图3 多功能磁弹性仪

为了满足日益多样的现场检测需求，传感器的形态也变得更加灵活，出现了平面型、曲面型、笔型等多种设计。特别是在平面应力检测中，已开发出能够产生两个正交方向磁场的特种传感器，可一次性测量两个正交轴的应力状态。

随着微处理器性能的提升，仪器本身即可完成复杂的信号处理。若与外部计算机连接，更可实现多参数、大批量数据的快速处理与深度分析，为实现综合、实时的在线检测与过程控制铺平了道路。
