巴克豪森噪声（MBN）作为一种灵敏的无损检测技术，其信号的强度与形态深刻地反映了铁磁性材料内部的物理状态。然而，要准确解读MBN信号，就必须首先理解两个核心影响因素：材料内部的应力状态和其微观组织结构。这两者如同材料的“指纹”，共同决定了MBN信号的最终表现。
对于钢铁这类具有正磁滞伸缩系数的材料，应力状态直接改变了其内部磁畴的能量平衡，从而影响巴克豪森信号的产生。

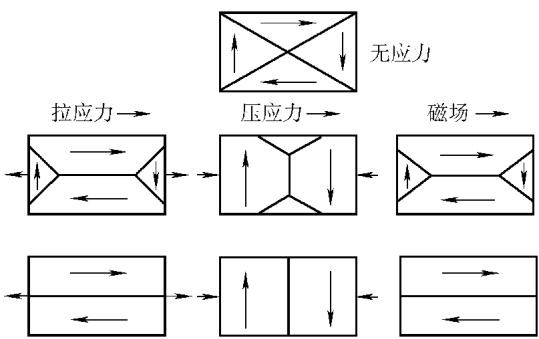

我们可以设想一个理想化的材料模型，其内部磁畴在无应力状态下取向各异，整体对外不显磁性（如图1所示）。当拉应力施加时，一种名为“磁弹性能”的附加能量便产生了。这种能量会促使磁化方向与拉应力方向一致的磁畴“扩张”，而垂直于应力方向的磁畴则会“收缩”。若拉应力足够大，那些顺应应力方向的磁畴最终会吞并其他方向的磁畴，形成由180°畴壁分割的大片区域。反之，当材料承受压应力时，磁化方向垂直于压应力方向的磁畴会占据主导地位。
图1 应力作用下磁畴的配置
有趣的是，外磁场对磁畴的作用与应力效应极其相似。当外磁场作用于试样时，与磁场方向一致的磁畴也会扩大。从这个角度看，机械应力与外磁场在某种程度上是等效的，它们都在“指挥”磁畴的重新排布。
这一微观层面的变化直接反映在MBN信号上。当拉应力方向与磁化场方向平行时，180°磁畴的扩张使得畴壁发生剧烈且不可逆的移动，这会产生强烈的巴克豪森噪声。压应力则起到相反的效果，畴壁移动所引起的磁通变化微弱，因而产生的MBN信号也较少。

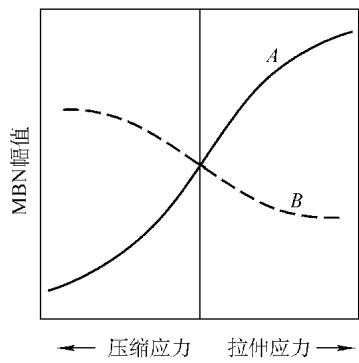

图2清晰地展示了应力与MBN信号的定量关系。当磁化方向与应力方向平行时（曲线A），MBN信号随拉应力增大而增强，随压应力增大而减弱，直至应力接近材料屈服强度时趋于饱和。当磁化方向与应力方向垂直时（曲线B），关系则完全相反。
图2 MBN随应力的变化（A-磁化方向平行应力方向；B-磁化方向垂直应力方向）

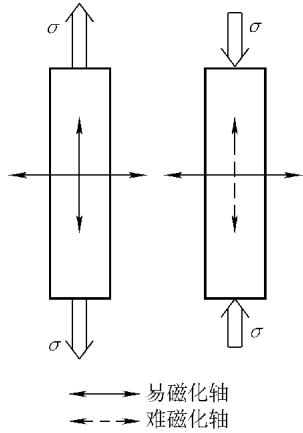

这种现象的本质是应力诱导的磁各向异性（如图3）。拉应力使得其平行方向成为“易磁化轴”，而垂直方向成为“难磁化轴”；压应力则效果相反。在易磁化轴方向进行磁化，会激发更强的MBN信号。
图3 应力感生的磁各向异性与MBN

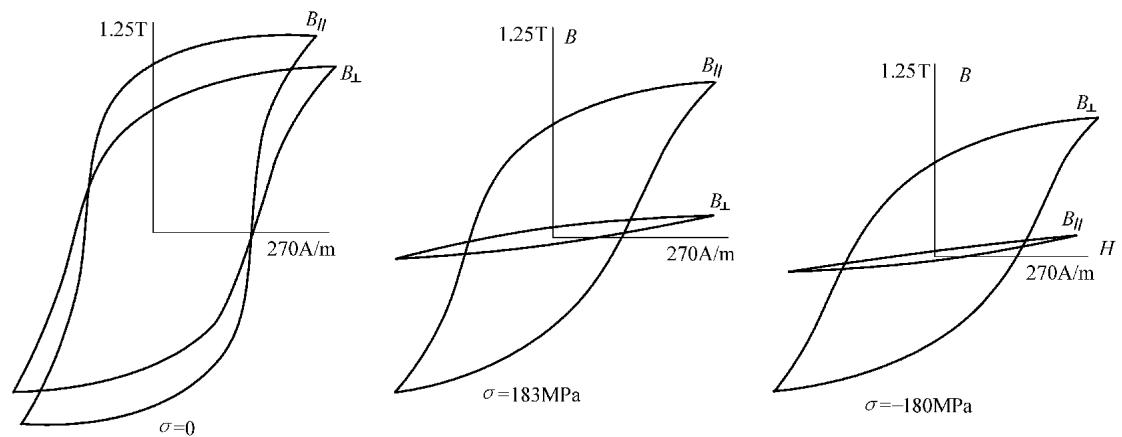

应力对磁滞回线的影响能够更直观地揭示这一机制。如图4所示，在低碳钢中，当应力σ与磁化方向平行时，拉应力使磁滞回线（B∥ - H）变得“瘦高”，意味着磁化更容易，巴克豪森跳跃更剧烈，MBN信号增强。压应力则使回线变得“扁平”，MBN信号随之减弱。若应力垂直于磁化方向（B⊥ - H），情况则反转。
图4 应力对磁滞回线和MBN的影响
需要特别指出，对于具有负磁滞伸缩系数的材料（如镍），应力的影响与钢铁材料正好相反。在磁化方向上，拉应力会削弱MBN信号，而压应力反而使其增强。
一个更深层次的发现是，即使没有外磁场，仅在交变应力作用下，磁畴壁也能发生不可逆的跳跃，产生一种纯粹由机械力激发的磁噪声，这被称为“机械磁噪声”，在材料疲劳研究等领域具有独特的应用价值。
巴克豪森噪声不仅对宏观应力敏感，它更是一面能够窥探材料微观世界（如显微组织、热处理状态、化学成分）的镜子。

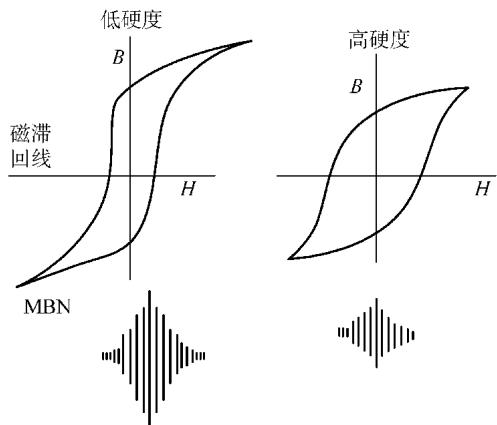

以材料的硬化处理为例，其对MBN信号的影响尤为典型。如图5所示，经过淬火、渗碳等工艺处理的高硬度材料，其磁滞回线通常较“胖”，畴壁移动受到更多钉扎点的阻碍，因此产生的巴克豪森噪声信号较低。然而，当这些材料因过度回火等原因导致硬度下降时，磁滞回线会变得“瘦高”，畴壁移动的自由度增加，MBN信号也随之显著增强。
图5 材料的磁滞回线、硬度及磁噪声信号的关系

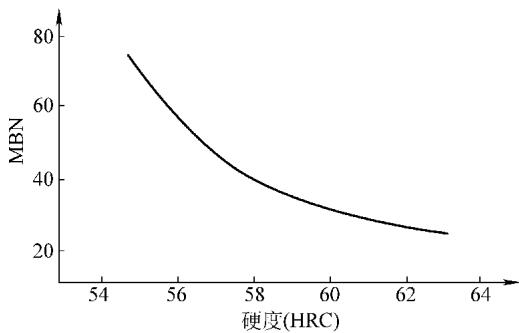

图6展示了经过不同硬化处理的连杆螺栓的实测数据。随着硬度的降低，MBN信号呈现出增大的趋势。不过，当硬度增加到某一极高水平后，信号的变化会变得非常微小。这表明，在利用MBN进行硬度无损评估时，需要针对特定材料和硬度范围建立标定曲线。
图6 MBN信号随硬度的变化关系

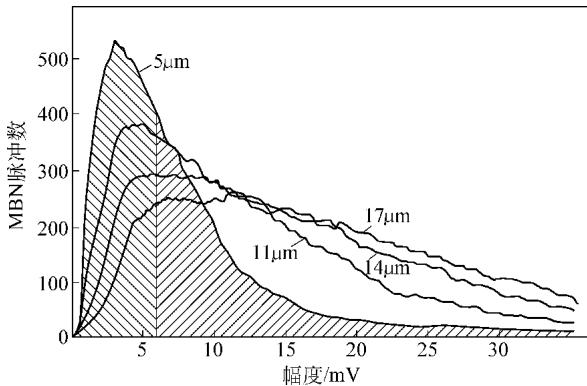

MBN技术的精细之处还在于它能分辨出晶粒度的差异。通过调控淬火工艺，我们可以在获得相同硬度的前提下，得到不同晶粒尺寸的组织。实验表明，MBN的特征与晶粒直径密切相关。如图7所示，在晶粒直径分别为5μm、11μm、14μm和17μm的样品中，MBN的脉冲幅度分布存在显著差异。晶粒越细小，对畴壁运动的阻碍越多，高幅度的MBN脉冲数量也相应减少。
图7 不同晶粒度的噪声幅度分布
综上所述，MBN信号是应力状态和显微组织共同作用下的复杂结果。要准确地利用它进行残余应力检测或热处理质量控制，必须系统地分离并标定这些影响因素。这正是专业检测实验室的核心价值所在，通过精密的实验设计和数据分析，将复杂的信号解读为可靠的工程结论。
