材料的超声波表征：原理与核心参数解读

材料的无损表征，本质上是一门通过物理信号与材料内部结构相互作用，从而“读取”其内部状态的科学。在众多技术手段中，超声波因其穿透性与对微观结构变化的敏感性而占据了核心地位。其基本逻辑是：让一束超声波穿过材料，通过分析其反射、透射和散射波的变化，来反演材料的内在特性。

借助超声波，我们能够对材料进行四个维度的深度剖析：

1. 弹性特性评估：精确测定材料的弹性常数与声弹性行为。
2. 微观结构洞察：描述材料内部的微观组织结构及其形态演变。
3. 缺陷群体评定：识别并评估材料中弥散的微小不连续性及缺陷群。
4. 性能退化追踪：量化力学性能的变化与材料的质量下降程度。

声速与衰减：解码材料信息的两个关键钥匙

要实现上述表征，超声检测技术主要依赖于两个核心的可测量参数：声速与声衰减。这两个参数就像是翻译材料内部信息的“罗塞塔石碑”，各自揭示着不同的秘密。

声速 (Propagation Velocity) 的变化，或者说“速度漂移”，在宏观上直接关联着材料弹性模量的改变。因此，它对于探测材料微观组分的相对含量变化极为有效。例如，新相的析出、微裂纹的萌生或是孔隙率的增减，都会引起声速的显著变化。同时，它也能有效地揭示晶粒生长过程中的择优取向。

声衰减 (Attenuation) 则更多地反映了声波在传播过程中能量的损失情况。在1~100 MHz的常用检测频率范围内，声衰减的变化主要源于微观结构改变所引发的散射和吸收。

• 散射 (Scattering)：在钢材这类多晶体材料中，声波遇到晶界、不同形态的晶粒以及位错时会发生散射，这是能量损失的主要原因。晶粒的尺寸、形状和位错密度是决定散射强度的关键因素。
• 吸收 (Absorption)：吸收则主要归因于晶界处的内摩擦，以及材料非理想弹性所导致的弹性滞后效应。

然而，材料内部的世界远非如此泾渭分明。某些微观组织的变化可能同时对声速和衰减都产生影响，甚至在某些情况下，一种变化既对声速敏感，也对衰减敏感。如果材料的微观结构变化过于剧烈和复杂，声速本身甚至会表现出与频率相关的特性（即声色散）。这就意味着，单纯依赖超声检测的单一参数，有时难以准确推断出引起变化的具体微观机制。

此时，结合其他表征手段就显得至关重要。如果能够通过金相试验或其他先验研究，预先明确微观结构变化的类型和性质，那么超声波方法就能非常有效地对这种变化的程度进行定量表征。

从微观结构到力学性能：无损检测的逻辑闭环

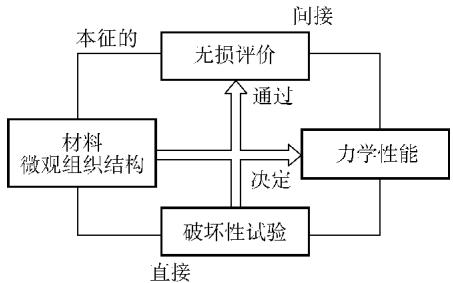

材料的力学性能，如强度、硬度、韧性等，传统上需要通过破坏性或准破坏性试验来获取。无损检测技术如何能够跨越这道鸿沟，实现对力学性能的间接评估呢？图1所示的四边形关系清晰地阐明了这一逻辑。

图1 力学性能无损检测的四边形关系

这个模型的底层逻辑是：材料的非本征力学性能（如屈服强度）是由其本征的微观组织结构因子（如晶粒组织、晶粒形态、相组成等）所决定的。而超声波这类非直接的无损检测方法，恰恰能够灵敏地捕捉到这些微观组织结构的变化。因此，通过评定微观组织的变化，我们就可以间接评定与之相关的力学性能的变化。

建立无损检测信号与最终力学性能之间的关联，离不开前期大量的破坏性试验数据作为标定和验证的基础。这里必须强调一个核心准则：任何关于无损检测结果与力学性能的关联性报告，都必须建立在能够清晰证明该无损检测结果与控制这些性能的微观组织结构存在明确物理联系的基础之上。 缺乏这一环，所有的关联都只是空中楼阁。要准确建立这种关联，需要深厚的材料学知识和丰富的试验数据积累。这正是专业检测实验室的核心价值所在。

精工博研测试技术（河南）有限公司（原郑州三磨所国家磨料磨具质量检验检测中心），央企，国字头检测机构，专业的权威第三方检测机构，专业检测材料性能检测，可靠准确。欢迎沟通交流，电话19939716636

本章后续内容将详细阐述声速和声衰减的具体测量方法，展示其在材料特性表征中的应用实例，并对残余应力的超声测量技术进行介绍。
