钛合金微观组织、性能及无损检测关键问题解析

钛，作为一种性能卓越的非铁金属材料，其合金因高比强度、优异的热强性和耐腐蚀性，在航空航天等尖端领域占据着不可或缺的地位。从飞机发动机的压气机部件到火箭、导弹的结构件，钛合金的身影无处不在。其密度仅为钢的60%，抗拉强度却可高达9.8×10⁴ ~ 13.72×10⁴ MPa，并能在450~500°C的高温下稳定工作。

为了获得高纯净度和成分均匀的钛合金，工业上普遍采用真空自耗电弧炉（VAR）进行熔炼。通常，将海绵钛与合金元素混合压制成电极，在真空或惰性气氛保护下进行两次甚至三次重熔，最终形成铸锭。

钛的性能核心在于其同质异晶转变特性：在882°C以下，它呈现为密排六方结构的α相；高于此温度，则转变为体心立方结构的β相。通过添加不同的合金元素，可以调控这两相的比例和形态，从而发展出三大类钛合金：

• α合金：主要由α稳定元素（如Al, Sn, Zr, O, N）构成。
• β合金：主要由β稳定元素（如V, Mo, Nb）构成。
• (α+β)合金：两类稳定元素并存，综合性能优异。

其中，(α+β)合金因其强度适中、可通过热处理强化（强化效果可达25%~50%），且热加工性能良好，成为应用最广泛的一类。明星牌号Ti-6Al-4V的产量甚至占据了所有钛材的半壁江山，其优良的综合性能（锻造、焊接、机加、耐蚀）使其成为我们探讨的焦点。

α+β两相钛合金的微观组织图谱

对于材料工程师而言，(α+β)钛合金的魅力与挑战并存。其相组成看似简单，但微观组织的形态却千变万化，对热加工工艺极其敏感。这意味着，名义上相同的工艺参数，可能导致同一批次、甚至同一零件不同部位的组织产生巨大差异。那么，这些不同的微观组织是如何形成的，它们又如何决定了合金的最终性能？

(α+β)钛合金的典型显微组织可归纳为四种基本类型，如图1所示。

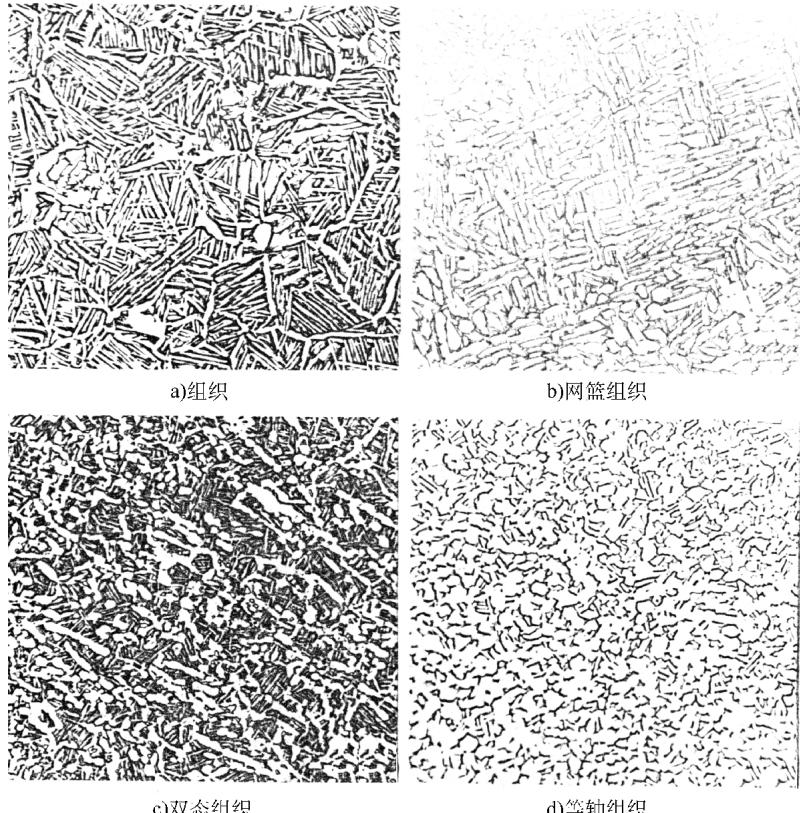

图1 (α+β)型变形钛合金显微组织基本类型

这四种组织的特征、形成条件及其对力学性能的影响，是理解和控制钛合金性能的关键。

表1 (α+β)两相钛合金的典型组织形貌特征和形成条件

表2 (α+β)钛合金显微组织类型对力学性能的影响

从上表可以看出，不同的微观组织对应着截然不同的性能组合。例如，魏氏组织具有最高的强度和断裂韧度，但塑性和疲劳性能最差；而等轴组织则在塑性和疲劳性能上表现最优。可以说，微观组织是决定钛合金性能的“基因密码”，通过热加工工艺精确控制组织形态，是实现性能定制化的核心。

Ti-6Al-4V合金微观组织的演变与表征

Ti-6Al-4V合金微观组织的形成路径，本质上是对其在不同温区进行热-力学处理的结果（如图2所示）。

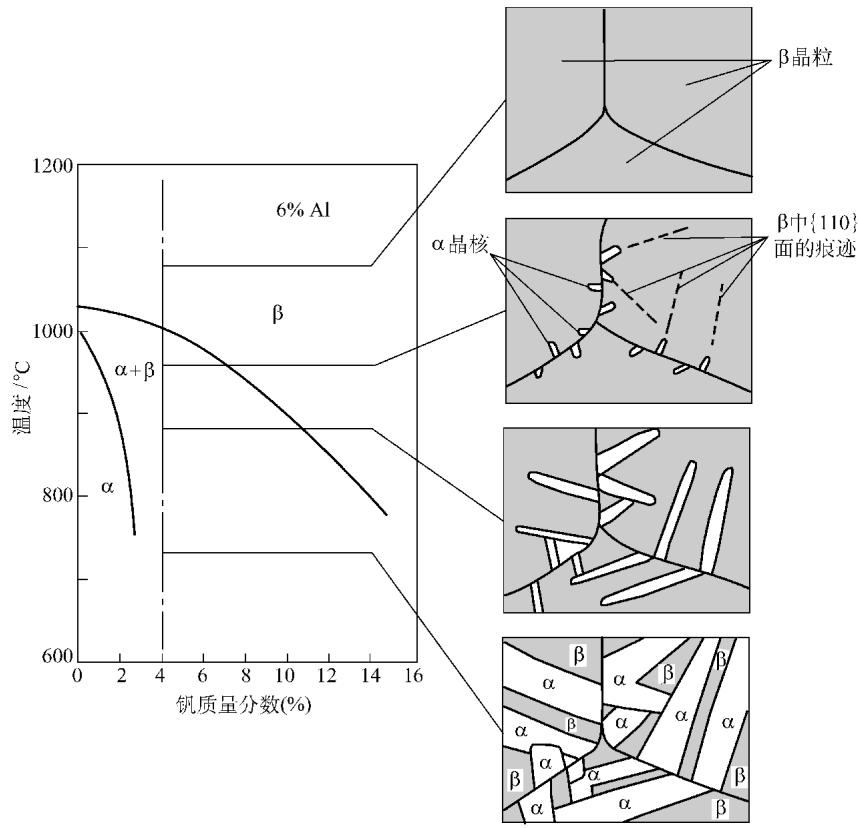

图2 Ti-6Al-4V合金微观组织的形成过程

• 当加热至β相变点以上时：合金完全转变为β相。若缓慢冷却，β相会沿着特定的晶体学取向关系({110}_β // {0001}_α)析出条状的次生α相，形成典型的魏氏组织（如图3）。如果快速冷却（淬火），原子来不及扩散，β相则会转变为不稳定的马氏体相(α’或α’')或亚稳β相。其中，亚稳β相是一种软相，具有最低的模量和最高的阻尼能力。

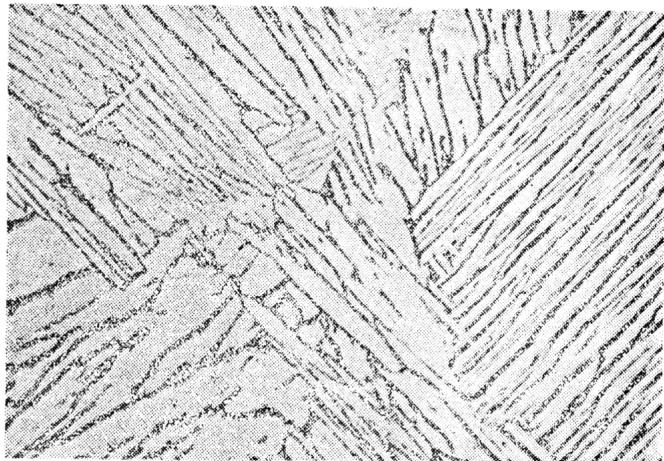

图3 Ti-6Al-4V合金从β相变点以上缓慢冷却后的魏氏组织（500×）

• 当加热至(α+β)两相区时：组织由初生α相和β相构成。冷却后，初生α相保持不变，而原有的β相则会转变为次生α和残余β的混合体，最终形成双态或等轴组织。

正是这种对热处理历史的极度敏感性，给生产质量控制带来了巨大挑战。同一批次的零件，其金相组织可能天差地别。如何快速、无损地评价这种组织变异？超声波速度和衰减测量提供了一种有效的解决方案。

研究表明，超声波在Ti-6Al-4V合金中的传播速度与固溶退火温度（即微观组织状态）密切相关。如图4和图5所示，随着固溶退火温度升高，超声波速度先下降后上升。速度的下降对应了软的亚稳β相的形成，并在1123K附近达到最低点（亚稳β相量最大）。当温度超过1273K后，速度趋于稳定，表明组织已完全转变为α’马氏体。这一清晰的对应关系证明，超声波速度测量不仅可以用于表征固溶退火钛合金的微观组织，甚至可以用来鉴别材料的β相变温度。

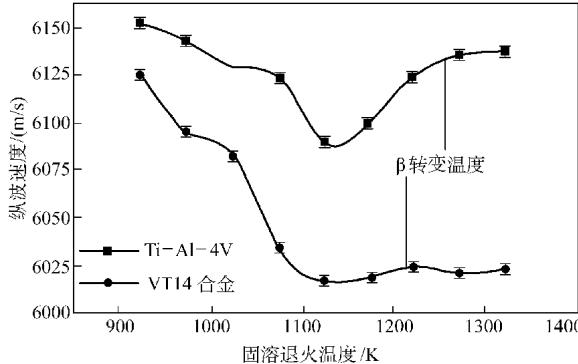

图4 Ti-6Al-4V和VT14合金超声纵波速度与固溶退火温度的关系

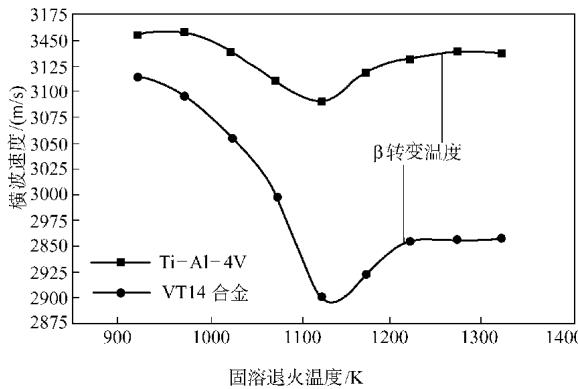

图5 Ti-6Al-4V和VT14合金超声横波速度与固溶退火温度的关系

钛合金无损检测面临的核心挑战与缺陷类型

除了组织不均匀，钛合金在生产和使用过程中还可能产生多种缺陷，这些缺陷是影响其安全可靠性的关键因素，也是无损检测工作的重点和难点。

1. I型偏析：间隙元素的“隐形杀手” 这是指氧、氮等间隙元素在局部富集，严重时会形成硬度极高（≥55HRC）的脆性α相，常伴有微小孔洞（如图6）。这种被称为“硬α”的缺陷是应力集中的策源地，被认为是最有害的缺陷之一。若其出现在表面，会引起开裂；若存在于内部，且不伴随宏观孔洞或裂纹，常规超声检测极难发现。对于航空航天级钛坯，通常需要采用5MHz以上（最高可至25MHz）的高频分区聚焦超声C扫描进行严格筛查。

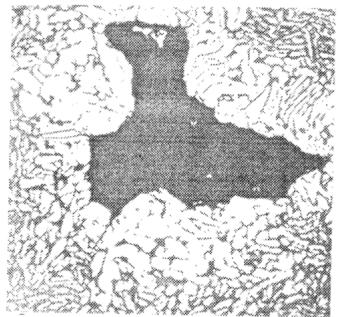

   图6 Ti-8Al-1Mo-1V合金中的α孔洞（25×）

2. II型偏析：化学成分不均的根源 主要由中间合金颗粒在熔炼过程中未能完全熔化导致，会引起局部宏观和微观组织的异常变化。

3. 反常α相：疲劳性能的潜在威胁 表现为粗大的α相颗粒或带状α组织。前者常在局部过热或在(α+β)相区长时间加热时形成，后者则易在模锻件的金属剧烈流动区出现。虽然它们对拉伸性能影响不大，但会显著降低材料的疲劳强度，在生产中是不允许出现的。

4. 难熔金属夹杂：熔炼过程的“外来物” 钨、钼等高熔点、高密度金属颗粒在配料或焊接电极时被带入，且在熔炼时未被充分熔化而残留。对于锻件，可采用5MHz大孔径聚焦相控阵探头来提升检测的信噪比和检出率。

5. 应变感生孔洞：“干净的”孔洞 被认为是由过度的热加工应力引起的。虽然其周围没有脆性相，但作为纯粹的几何不连续，它同样会造成显著的应力集中，属于严重缺陷。

6. 氢损伤：无处不在的脆化风险 钛，尤其是富β相的钛合金，极易吸氢。氢的来源非常广泛，包括冶炼、热处理、焊接、化学加工乃至服役环境。仅仅数百ppm的氢含量就足以导致材料力学性能的严重恶化，引发氢脆。

7. 低熔点金属污染：致命的接触断裂 这是一个曾引发航空发动机故障的真实案例。铝、铜、铅、锌等软金属的微粒或切屑残留在钛合金表面，在后续的热处理或高温工作时，会与钛基体反应，形成低熔点共晶或硬脆的金属间化合物。这些新相会沿晶界渗透，大大削弱晶界结合力，导致零件在远低于设计温度时就发生断裂，后果极其严重。

综上所述，钛合金的质量控制是一个贯穿于熔炼、加工、热处理和服役全过程的系统工程。要准确识别和评估上述这些复杂的组织变异和微观缺陷，对检测技术和分析能力提出了极高的要求。这正是专业检测实验室的核心价值所在。

精工博研测试技术（河南）有限公司（原郑州三磨所国家磨料磨具质量检验检测中心），央企，国字头检测机构，专业的权威第三方检测机构，专业检测钛合金微观组织分析，可靠准确。欢迎沟通交流，电话19939716636
