氦质谱检漏技术核心：设备、材料与性能解析

在追求极致密封性的工业与科研领域，任何微小的泄漏都可能导致系统失效、产品报废甚至安全事故。氦质谱检漏技术，凭借其超高的灵敏度和可靠性，已成为高标准真空密封性检测的黄金标准。要精准驾驭这一技术，深入理解其核心设备、关键材料以及性能指标的内涵至关重要。本文将系统剖析氦质谱检漏仪的构造与性能，并探讨标准漏孔及相关辅助材料在实际检测中的应用。

氦质谱检漏仪：精密检测的心脏

从原理上讲，任何能测量气体分压的质谱仪都具备检漏潜力。当专门使用氦气作为示漏气体进行检漏时，这类仪器便被称为氦质谱检漏仪。它不仅灵敏度极高，更因其检测范围广、定位与定量精准、示漏气体无毒安全、响应迅速等一系列优点，在众多精密制造领域得到广泛应用。

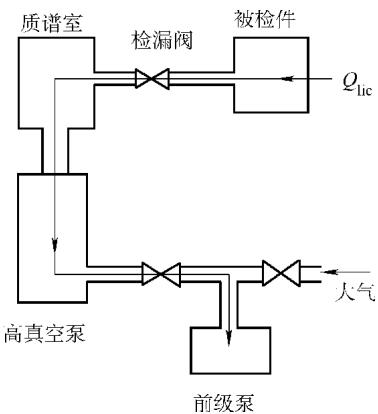

图1 一般氦质谱检漏仪

仪器构造剖析

一台典型的氦质谱检漏仪，其内部精密协作的系统主要由三大模块构成：

• 质谱室：这是仪器的核心分析单元，通常封装在高真空外壳内。它由三部分组成：离化室（多采用尼尔型离化室和钨灯丝，用于将进入的氦气分子电离）、分析器（通过磁场使不同质荷比的离子发生偏转，偏转角常见有60°、90°和180°）和收集极（用于捕获并测量被筛选出的氦离子流）。
• 真空系统：为质谱室的正常工作提供必需的高真空环境。该系统包含主泵（如扩散泵或分子泵）、前级泵、预抽泵、检漏阀以及真空规等一系列组件，共同构建并维持所需的工作压强。
• 电气部分：为整个仪器提供动力与控制。它集成了主机供电、控制单元、离子源电源、发射电流稳定电路、离子流放大器、声光报警器、真空测量电路以及关键的灯丝保护电路等。

在实际应用中，被检件与检漏仪的连接方式直接影响其性能和适用场景。主要有两种主流的连接形式：

1. 正流模式 (Direct Flow)：将被检件直接与质谱室相连。这种方式能够最大程度地捕捉到氦气信号，因此灵敏度最高，特别适用于体积小、漏率极低的被检件。
2. 逆流模式 (Counter Flow)：将被检件连接在前级泵与主泵之间，氦气分子逆着主泵的抽气方向进入质谱室。这种模式能够应对更大的气流量，因此适用于体积大、漏率较高的被检件，检漏效率更高，但灵敏度相对正流模式有所牺牲。目前，多数国产检漏仪倾向于采用逆流设计。

图2 逆流氦质谱检漏仪

一些先进的检漏仪还配备了智能真空系统，能够根据被检件的真空度高低自动切换气流路径，实现正流与逆流模式的灵活转换，极大提升了操作的便捷性和适应性。

关键性能指标解读

1. 最小可检漏率

仪器的灵敏度通常用最小可检漏率 (Q_min) 来量化。它定义为：在仪器最佳工作状态下，使用一个大气压的纯氦气作为示漏气体进行动态检漏时，所能探测到的最小漏孔漏率。

其计算方式是通过与一个已知漏率的标准漏孔进行比对得出。在仪器稳定后，记录本底信号 I₀ 和本底噪声 I_n，然后打开标准漏孔阀，待信号稳定后读取指示值 I。最小可检漏率 Q_min 可通过下式计算：

Q_min = (I_n / (I - I_0)) * Q_0

其中：

• I: 仪器对标准漏孔响应的稳定信号值
• I_n: 仪器输出的本底噪声
• I_0: 仪器输出的本底信号
• Q_0: 标准漏孔的已知漏率

这个公式的本质是衡量仪器能够从背景噪声中分辨出多微弱的有效信号。然而，Q_min 是一个理想化的、由仪器自身性能决定的指标。在实际工作中，我们更关心有效最小可检漏率 (Q_e)。Q_e 不仅与仪器性能有关，还受到检漏方法、系统连接、环境等多种因素的影响，它真实反映了在特定检漏条件下仪器性能的发挥程度。通常，Q_e 会大于 Q_min。要将设备的理论性能转化为可靠的检测结果，需要深厚的实践经验和对整个检测系统的精确控制。

精工博研测试技术（河南）有限公司（原郑州三磨所国家磨料磨具质量检验检测中心），央企，国字头检测机构，专业的权威第三方检测机构，专业检测高精度真空密封性检测，可靠准确。欢迎沟通交流，电话19939716636

2. 反应时间与清除时间

反应时间是衡量检漏效率的另一个核心指标。它指从氦气进入漏孔开始，到检漏仪输出信号达到其最终稳定值63%时所需的时间。这个时间与漏率大小无关，主要取决于质谱室的体积和对氦气的抽速。

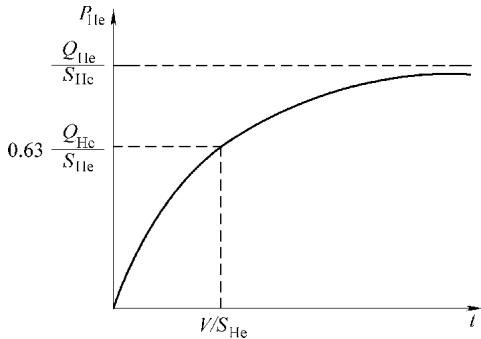

图3 反应时间示意图

灵敏度与反应时间之间存在一种权衡关系。降低对氦气的抽速，可以延长氦分子在质谱室的停留时间，从而提高灵敏度。但代价是反应时间增长，导致检测速度变慢。因此，在评估仪器性能时，必须同时考量灵敏度和反应时间。国家标准通常规定氦质谱检漏仪的反应时间不大于3秒。在实际操作中，为确保信号充分响应（达到最大值的95%），喷枪在可疑漏点处的停留时间应为仪器反应时间的3倍左右。停留时间过短，灵敏度无法完全发挥；停留时间过长，则会显著降低整体检漏效率。

清除时间则指停止向漏孔喷氦后，仪器信号从最大值下降到37%所需的时间。其数值上与反应时间相等，决定了两次喷吹操作之间的必要间隔，同样直接影响着检漏速度。

标准漏孔：漏率测量的“标尺”

如果说检漏仪是发现泄漏的“眼睛”，那么标准漏孔就是度量泄漏大小的“尺子”，是实现漏率精确定量测量的关键量具。它是一种人为制造的、具有已知恒定漏率的校准装置。

标准漏孔的构成

一个带气室的标准漏孔通常由以下几部分构成（如图4所示）：

• 漏孔元件 (1)：核心部件，是一种允许气体以受控速率从高压侧流向低压侧的微通道结构。它必须与系统兼容，能稳定、可靠地限制气流，并具备耐久性和抗污染能力。
• 气室 (2)：为漏孔提供稳定气源的容器，通常为固定体积的钢瓶，确保漏率不因供气不足而随时间发生显著变化。
• 漏孔阀 (3)、充气阀 (4) 和 连接件 (5)：用于控制漏孔的启闭、对气室进行抽空和充气，以及将标准漏孔与检漏系统连接。

图4 带气室标准漏孔的典型组成

常用标准漏孔类型与选型考量

根据其制造原理和材料，标准漏孔可分为多种类型，各有优劣：

1. 渗氦型标准漏孔：其漏孔元件由对氦有较高渗透性的石英或玻璃制成薄壁泡状。优点是对污染不敏感，漏率长期稳定，且可以做到非常小。缺点是漏率受温度影响极大，且玻璃元件易碎，不耐机械冲击。

2. 玻璃毛细管型标准漏孔：将玻璃管拉制成内径约1μm的毛细管。在分子流状态下，其漏率与压力呈线性关系。

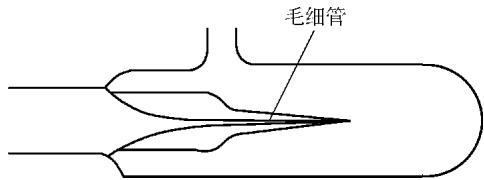

图5 玻璃毛细管型标准漏孔

3. 压扁金属毛细管型标准漏孔：将无氧铜管或可伐管（如Φ4×0.1mm）用油压机压扁，形成微小间隙。这类漏孔温度系数低，可以烘烤，且坚固耐用。但铜质漏孔易因氧化而堵塞，通过镀银等工艺可改善此问题。

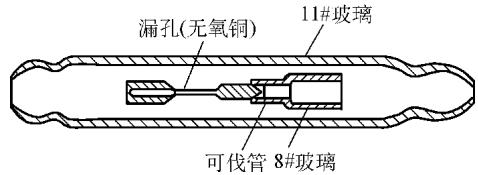

图6 压扁金属毛细管型标准漏孔

4. 玻璃-铂丝型标准漏孔：利用铂丝（如Φ0.1~Φ0.15mm）与硬质玻璃之间热膨胀系数的差异，在非匹配封接后形成漏孔。其制作方便，稳定性好，但极易被水蒸气、油蒸气及微粒堵塞。

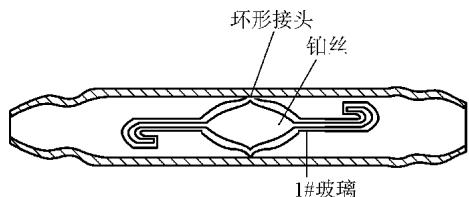

图7 玻璃-铂丝型标准漏孔

辅助设备与材料

检漏吸枪

检漏吸枪（Sniffer Probe）是氦质谱检漏仪在“吸入模式”下使用的取样探头。当被检件内部充入高压氦气后，若存在漏孔，氦气会逸出到周围空气中。使用吸枪可以在被检件表面巡检，将漏出的微量氦气吸入检漏仪进行分析，从而定位漏孔。一个好的吸枪应调节灵活、流导稳定且重复性好。连接吸枪与检漏仪的管路应尽可能短而粗，以缩短反应时间。

示漏气体——氦气

氦气作为理想的示漏气体，是一种无色、无味的惰性气体，分子量为4.003。市售瓶装氦气有工业氦、纯氦和高纯氦等规格。对于大多数检漏应用，对氦气的纯度要求并不苛刻，选用氦含量不低于99%的工业用氦即可满足需求。

临时密封材料——真空泥

真空泥是一种由高粘度、低蒸气压的精制石油脂与高山余土混合制成的黑色可塑性油灰。它在室温下具有良好的塑性和粘附性，饱和蒸气压低（约10^-2 Pa），且不易干燥，非常适合用作低真空系统的临时密封材料，使用温度不宜超过30°C。在检漏过程中，常使用真空泥进行临时性堵漏或密封连接部位，以隔离或确认漏点。
