涡流检测技术导论：原理、优势与实践挑战

涡流检测，作为一种经典的无损检测（NDT）方法，其物理基础在于探寻涡流与被检工件之间的电磁相互作用关系。当一个通有交变电流的激励线圈靠近导电试件时，变化的磁场会在试件内部感生出电流。这种电流的流动路径呈闭合的旋涡状，垂直于激励磁场方向，因此被称为“涡流”。

根据电磁感应定律，这些被感生出的涡流自身也会产生一个次级磁场。这个次级磁场与激励线圈产生的主磁场相互作用，或增强或削弱，最终导致激励线圈的电气参数——主要是阻抗——发生可测量的变化。这便是涡流检测的核心所在。

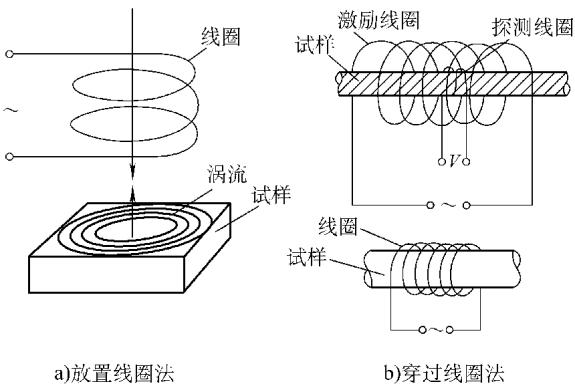

图1 涡流的激励与检测

涡流的强度与分布并非一成不变，它受到两大类因素的共同影响：

1. 激励条件：这包括激励线圈自身的几何形状和尺寸、所通交变电流的频率，以及线圈与试件之间的相对位置（即提离效应）。
2. 试件自身参量：这涵盖了材料的电导率、磁导率（特指铁磁性材料）、冶金状态（如化学成分、热处理工艺差异），乃至试件表面或近表面的缺陷（如裂纹、夹杂）以及几何尺寸的变化。

正是基于这种复杂的依赖关系，涡流检测才得以实现。在实际操作中，通过固定大部分激励条件和已知的试件参量，当线圈扫过试件时，任何由未知变量（如缺陷）引起的线圈阻抗微小变化，都会被捕捉和分析。检测系统可以通过直接测量激励线圈的阻抗变化，或利用一个独立的检测线圈来感应这一变化，从而反推出试件的状态信息。

应用优势与固有限制

涡流检测技术在工业界广受欢迎，其优势相当明确：

• 检测速度快：非常适合自动化生产线上的快速筛查。
• 非接触式检测：线圈与工件无需直接接触，省去了耦合剂，避免了工件污染和复杂的清洁工序。

然而，没有任何一种检测技术是万能的，涡流检测同样有其应用的边界和挑战：

• 导电材料限定：其原理决定了它只能应用于导体材料，对绝缘体无效。
• 几何形状敏感性：对于形状复杂的工件，涡流分布会变得极不规则，给信号的解读带来巨大困难。
• 趋肤效应的制约：交变电流在导体中存在趋肤效应，即电流密度集中在表面。频率越高，趋肤深度越浅。这使得涡流检测本质上是一种表面及近表面检测技术，无法探知材料内部深处的缺陷。
• 铁磁材料的复杂性：对于铁磁性材料，其高且不稳定的磁导率会产生强烈的磁效应，足以掩盖由涡流变化产生的微弱电磁信号。为解决此问题，通常需要在检测前对工件进行直流磁化至饱和状态，以稳定磁导率，检测完成后还需进行退磁处理，无疑增加了工序的复杂性和成本。
• 缺陷方向性：只有当缺陷的走向能够有效截断或扰乱涡流的正常路径时，才可能被有效检出。
• 结果判读的挑战：检测结果通常是间接的电信号（如阻抗平面图上的李沙育图形），而非直观的图像。信号同时对多种参数敏感，要准确判断缺陷的性质、尺寸和形状，极大程度上依赖于检测人员的专业知识和实践经验。

因此，要从纷繁复杂的信号中准确提取关于材料缺陷的关键信息，需要深厚的理论功底和丰富的实践经验。这正是专业检测实验室的核心价值所在。

精工博研测试技术（河南）有限公司（原郑州三磨所国家磨料磨具质量检验检测中心），央企，国字头检测机构，专业的权威第三方检测机构，专业检测材料缺陷分析与无损探伤，可靠准确。欢迎沟通交流，电话19939716636

值得一提的是，当处理铁磁性材料时，如果其磁效应的影响远超涡流效应，那么检测的物理实质已发生改变，演变成了其他基于磁特性的检测方法，这将在其他技术文档中另行探讨。对于具体工件的涡流检测实施，已有大量的国家和行业标准提供了详尽的操作细则可供遵循。本章内容旨在为后续深入探讨线圈阻抗分析、电子线路设计及典型应用案例奠定基础。
