要构建一套行之有效的微波无损检测系统,理解其内部的精密构造是第一步。整套装置可以看作一个协同工作的有机整体,从信号的产生到最终的成像,每一个环节都对检测结果的准确性与可靠性产生直接影响。一套完整的微波检测装置,其架构通常包含四大核心部分。
任何探测仪器都离不开信号的拾取、放大和处理显示,微波检测装置也不例外。在此基础上,针对工程应用的实际需求,还需增加扫查机构。
信号拾取部分:这是整个检测链的起点。
信号放大部分:由于从试件返回的信号往往非常微弱,需要通过高增益放大电路将其放大,以显著提高信噪比,确保后续处理的有效性。
数据处理与显示部分:放大了的低频信号被送入计算机。通过专门的算法进行数据处理后,最终以平面二维(2D)或立体三维(3D)的图像或数据形式呈现给操作者。
扫查机构部分:在实际的工程检测中,为了实现对大面积区域的覆盖,需要一个机械装置带动天线按照预定轨迹进行扫查,这一部分同样不可或缺。
深入到系统内部,我们可以看到构成上述功能的具体硬件。其中,信号源、传输线和传感器的选择与设计,直接决定了检测系统的性能上限。
微波源的技术选型,主要在微波真空器件和固态器件之间展开,二者各有千秋。
微波真空器件:以反射速调管(Klystron)、行波管(TWT)、回波振荡管(BWO)为代表。它们的突出优势在于功率大、频带宽。工作频率可覆盖 5~270 GHz,连续波功率高达 1~3 kW,峰值功率在 1GHz 时甚至可达 5MW。然而,其体积庞大、供电系统复杂的缺点,限制了它们在许多要求便携与紧凑的无损检测场景中的应用。
固态器件:这是当前的主流技术路径。例如,冲击雪崩渡越时间(IMPATT)二极管的输出功率已能达到几十瓦甚至更高;而耿氏(Gunn)体效应二极管在 8 mm 波段的连续波输出功率可达 100 mW 以上,且噪声电平更低。这类器件的工作频率已拓展至 3 mm 波段,输出功率在几十毫瓦级别,其小型化、低功耗和高可靠性的特点,使其能够满足绝大多数微波检测应用的需求。
微波传输线负责高效地传递微波能量,常见的形式包括同轴线、波导管和微带线。

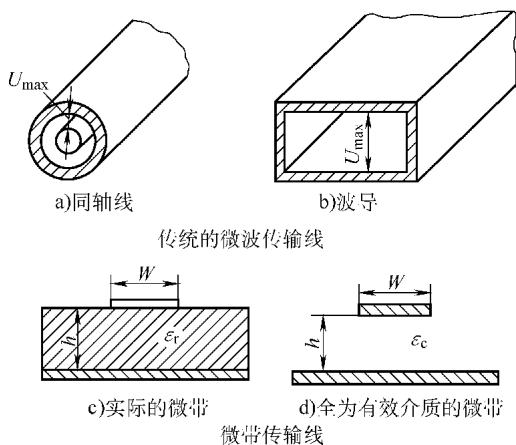

图1 微波传输线
表1 国产同轴射频电缆参数
参数 型号 |
特性阻抗 /Ω |
衰减不大于 /(dB/m) |
电晕电压 /kV |
绝缘电阻 /(MΩ/km) |
---|---|---|---|---|
SYV-50-2 | 50 | 0.1561 | 1 | 10000 |
SYV-50-5 | 50 | 0.082 | 3 | 10000 |
SYV-50-11 | 50 | 0.052 | 5.5 | 10000 |
SYV-75-2 | 75 | 0.280 | 6.9 | 10000 |
SYV-75-5 | 75 | 0.082 | 2 | 10000 |
SYV-75-18 | 75 | 0.026 | 8.5 | 10000 |
SWV-50-2 | 50 | 0.160 | 3.5 | 10000 |
SWV-50-7 | 50 | 0.065 | 4 | 10000 |
SWV-75-7 | 75 | 0.061 | 3 | 10000 |
表2 常用矩形波导参数
波导型号 | 主核频率范围/GHz | 截止频率/GHz | 内截面尺寸/mm | 壁厚/mm | 衰减值/(dB/cm) |
---|---|---|---|---|---|
宽度向 | 高度向 | ||||
WJB-100 | 8.20~12.16 | 6.557 | 22.86 | 10.16 | 1.0 |
WJB-120 | 9.84~15.07 | 7.868 | 19.05 | 9.52 | 1.0 |
WJB-140 | 11.9~18.0 | 9.487 | 15.80 | 7.90 | 1.0 |
WJB-180 | 14.5~22.01 | 11.571 | 12.96 | 6.48 | 1.0 |
WJB-220 | 17.6~26.77 | 14.071 | 10.67 | 4.82 | 1.0 |
WJB-260 | 21.7~33.07 | 17.357 | 8.64 | 4.32 | 1.0 |
WJB-320 | 26.4~40.42 | 21.077 | 7.11 | 3.56 | 1.0 |
微波传感器,即微波天线,是实现与被测物相互作用的关键。它既要向试件高效地发射微波能量,又要灵敏地接收回波。根据收发配置,可分为单天线系统(收发共用)和双天线系统(收发分离)。
从工作原理上看,用于无损检测的天线多属于传输型天线。与用于雷达、遥感的辐射型天线不同,传输型天线专为近场探测优化,能够在近距离上获得更好的指向性,从而提升检测灵敏度和空间分辨力。
以下是几种常用的传输型天线:
末端开口的同轴线或波导管:这是最简单的传感器形式。其指向性高度依赖于与试件表面的距离,只有在贴近表面时效果才好。一旦远离,波束会迅速发散,导致探测性能下降。
介质天线:通过在波导管口加装尖顶或楔形的介质棒,利用渐变形状实现与波导管及自由空间的阻抗匹配。这种设计能有效改善近场指向性。

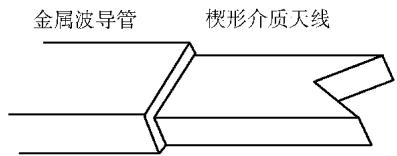

图2 介质天线示意图
微带边缘场谐振传感器:这类传感器利用微带线的边缘场效应构成谐振器。通过谐振法进行检测,它对试件表面的介电特性变化极为敏感,能够实现微米量级的超高空间分辨力,非常适合于表面微小缺陷的精密检测。

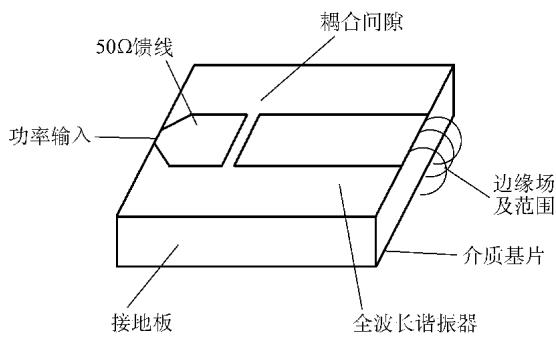

图3 微波谐振传感器
合成孔径天线:为了突破单个天线的物理孔径限制,可以采用多个天线组合,通过信号处理技术“合成”一个等效的大孔径天线。这种方式能够显著提升天线阵列的整体空间分辨力。

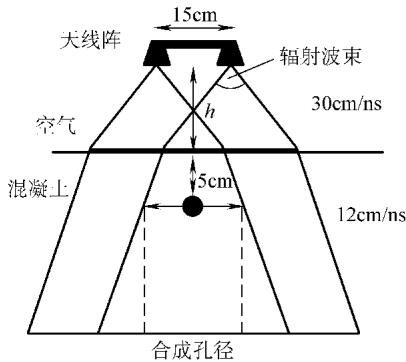

图4 天线合成孔径原理图
根据应用目标和技术成熟度,微波检测仪器可以进行如下划分。
按检测对象划分:
按发展阶段划分:
微波检测试验装置:在技术研发初期,工程师会针对特定检测对象,研究微波源、设计专用传感器和检测网络。然后将这些模块与现有的矢量网络分析仪等通用设备连接,搭建成一套实验系统。这个阶段的研究工作是开发专用仪器的基础。
专用化微波仪器设备:当技术验证成熟后,就可以将试验装置中的各个模块进行系统集成和优化,开发出稳定可靠的专用仪器,如探地雷达、微波湿度计等。这些专用设备的出现,标志着相应的微波检测技术已经进入了成熟的实用阶段。
从实验室的试验装置到工厂的专用设备,不仅是技术的迭代,更是对可靠性、稳定性和易用性的全面提升。这一过程需要深厚的理论知识与丰富的工程实践经验。
