微波无损检测技术：核心方法与应用原理剖析

微波无损检测（Microwave NDT）作为一种先进的检测手段，利用电磁波与被测材料相互作用的特性，来获取材料内部的结构、缺陷及物理化学参数信息。其非接触、高效率的特点，在复合材料、陶瓷、高分子聚合物等非金属材料的质量控制与失效分析中扮演着愈发重要的角色。掌握其核心检测方法的原理与适用场景，是有效运用该技术的关键。

微波检测的体系庞大，但其根本在于分析微波信号穿过、反射或与材料相互作用后发生的变化。这些方法在物理原理和应用领域上各有侧重，具体可归纳如下。

表1 微波检测主要方法、原理及应用领域

一、 透射技术 (Transmission Technique)

透射法是最直观的微波检测构型之一。其基本工作流程是：由微波发生器产生的信号经发射天线射向被测试件，接收天线则在试件的另一侧捕获穿透后的信号。

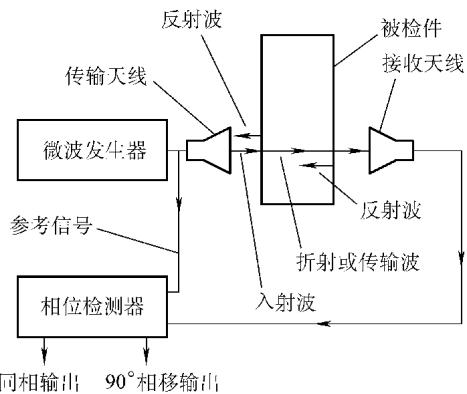

图1 透射法微波检测的基本构成

当微波在材料中传播时，会与材料发生相互作用，导致能量衰减和相位延迟。如果材料内部存在缺陷（如气孔、分层、夹杂），这些不连续的界面会引起额外的反射、折射甚至散射，进一步改变透射波的幅度和相位。微波检测网络将这些高频信号的变化解调为低频信号，经过放大和处理，最终以可视化的方式呈现缺陷信息。根据所采用的微波信号形式，透射法又可细分为点频连续波、扫频连续波和脉冲调制等具体技术。

二、 反射技术 (Reflection Technique)

与透射法不同，反射法通过分析从被测试件反射回来的微波信号来获取信息。根据天线配置，它主要分为单天线法和双天线法两种形式。

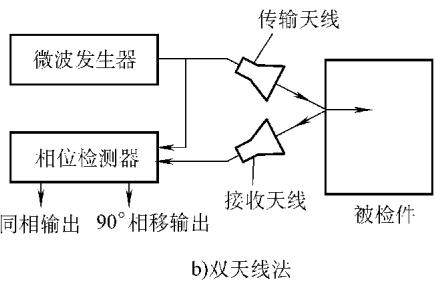

图2 反射技术中的单天线法与双天线法

单天线法：同一个天线同时用作发射和接收。为了有效回收信号，天线通常需要垂直或近乎垂直于试件表面。然而，这种设置存在一个固有弊端：在垂直入射时，试件表面会产生强烈的反射波，这不仅削弱了进入材料内部的有效能量，其产生的强干扰信号还可能淹没来自内部微小缺陷的微弱反射信号。因此，单天线法因其信噪比和灵敏度受限，在精密探伤应用中不常被采用。

双天线法：发射天线与接收天线分置，并以一定角度倾斜入射。这种配置的巧妙之处在于可以利用电磁波的极化特性。当采用平行极化波，并使入射角接近该材料的布鲁斯特角（Brewster Angle）时，表面的反射会显著减小，绝大部分能量能够耦合进试件内部。这极大地抑制了表面干扰，提升了对内部缺陷的探测灵敏度。因此，双天线法在微波探伤或测厚等要求较高的场合中得到了广泛应用。

三、 驻波技术 (Standing Wave Technique)

驻波技术本质上是干涉法的一种具体应用。当两列频率相同、振动方向相同、传播方向相反的波相遇时，便会叠加形成驻波场。

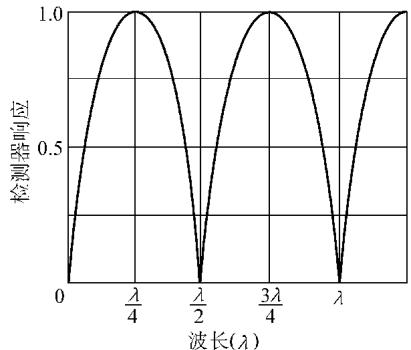

图3 驻波技术示意图

在无损检测实践中，一个典型的应用场景是在待测非金属材料的背面放置一块金属板。入射微波穿透材料到达金属板后被完全反射，反射波与后续的入射波发生干涉，从而在探头与金属板之间形成一个稳定的驻波场。如果材料内部存在分层、脱粘等缺陷，它会改变波的传播路径和相位，进而引起驻波场中波节和波腹位置或强度的变化。通过监测驻波状态的变化，就能极其敏感地探测到这些不连续性缺陷。

这种方法的信号形式同样多样，可以是固定频率的连续波，也可以是扫频或脉冲调制的波形，以适应不同的检测需求。如果您在实际工作中也面临类似的复合材料粘接质量或内部缺陷的精密检测挑战，我们非常乐意与您一同探讨解决方案。

四、 腔体微扰法 (Cavity Perturbation Method)

透射、反射和干涉法在原理上与光学方法有诸多相似之处，而腔体微扰法则是一种微波领域独有的精妙技术。

其核心部件是一个微波谐振腔，这是一个具有高度选频特性的电磁振荡系统，类似于我们熟悉的LC谐振电路。当一个微小的待测物体被置入谐振腔的电磁场中时，如果该物体的介电常数或几何尺寸发生微小变化，就会“微扰”整个谐振腔的电磁场分布。这种微扰将直接导致谐振腔的关键参数——例如谐振频率和品质因数（Q值）——发生相应的、可被精确测量的微小偏移。

这种被称为“腔体微扰”的效应，为高精度的非电量测量提供了可能。通过建立腔体参数变化与待测物理量之间的对应关系，可以实现对材料厚度、温度、线径、湿度甚至微小振动量等参数的精密检测。要实现高信噪比和可靠的检测结果，对谐振腔的设计、样品放置位置以及测量系统的稳定性都有极高要求。这正是专业检测实验室的核心价值所在。
