微波无损检测的核心原理：从物理基础到应用机理

微波无损检测（Microwave NDT）作为一种先进的检测技术，其核心在于利用微波与被测物质相互作用时产生的各种物理效应，来反演材料的内部结构、缺陷状态或其他物理参数。要真正掌握并应用好这项技术，就必须深入理解其背后的物理机理。那么，当一束微波射向材料时，究竟发生了哪些关键的物理现象？这些现象又是如何与材料的缺陷或特性关联起来的？

一、微波检测的物理基石

从根本上讲，微波是电磁波的一种。在自由空间中，它以横波形式传播，意味着其电场（E）与磁场（H）的振荡方向均与波的行进方向（Z）相互垂直，三者构成一个正交坐标系。最典型的形态便是线性偏振的平面电磁波。

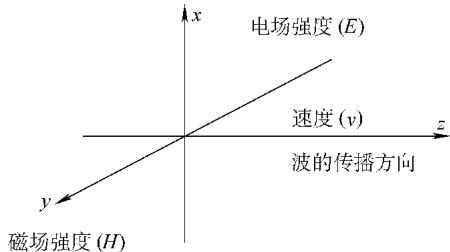

图1 线性偏振平面电磁波

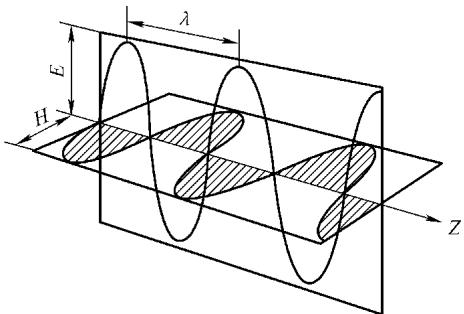

图2 线性偏振、正弦变化平面电磁波在真空中传播（λ：波长，Z：传播方向，E：电场强度，H：磁场强度）

当微波进入一种介质材料时，它的行为由该材料的三个关键电磁参数决定：介电常数 (ε)、磁导率 (μ) 和 电导率 (σ)。这些参数并非一成不变，它们会随着微波频率的变化而变化，并且在考虑能量损耗时，通常以复数形式表示，这为我们探测材料内部信息提供了丰富的物理维度。

1. 对良导体：趋肤效应

微波遇到金属等良导电体时，很难深入其内部。其场强会随着进入深度呈指数衰减。当场强幅度衰减至表面值的 1/e（约36.8%）时，所穿透的深度被称为趋肤深度（或渗透深度）δ。

$$ /delta = 1 / /sqrt{f/pi/mu/sigma} $$

这个公式直观地告诉我们，对于导体，频率 f 越高、磁导率 μ 或电导率 σ 越大，微波的穿透能力就越弱。这解释了为何高频微波主要用于检测金属表面的开口裂纹，而非内部缺陷。

2. 对非导电介质：传播与衰减

当微波入射到陶瓷、复合材料等非导电介质中，其行为则大不相同。在均匀介质内，微波的传播速度 ν 主要由材料的相对介电常数 ε_r 和相对磁导率 μ_r 决定，对于绝大多数非铁磁性材料（μ_r ≈ 1），传播速度主要受介电常数控制。

$$ /nu = f/lambda = c / /sqrt{/mu_{r}/epsilon_{r}}/propto c / /sqrt{/epsilon_{r}} $$

这里的 c 是光速。这个关系是微波检测非金属材料的基础。如果材料内部存在不均匀性，例如气孔、分层、裂纹、夹杂物等，这些区域的介电常数 ε 会与基体材料产生差异。正是这种差异，导致了微波在缺陷界面发生反射和折射，通过分析反射波或透射波的幅度与相位的变化，我们就能“看见”这些隐藏的缺陷。

二、微波在介质界面的反射与折射

当平面电磁波以一定角度入射到两种不同介质的分界面时，其行为与我们所熟知的光学现象非常相似。

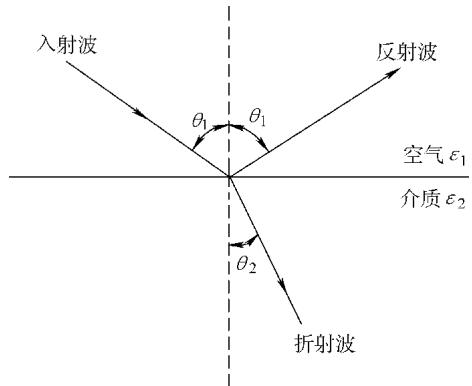

图3 介质分界的斜入射

微波同样遵循反射定律（反射角等于入射角）以及斯涅尔定律（Snell’s Law），折射角 θ₂ 与入射角 θ₁ 的关系由两种介质的介电常数决定：

$$ /frac{/sin/theta_2}{/sin/theta_1} = /frac{/sqrt{/epsilon_1}}{/sqrt{/epsilon_2}} $$

极化特性与布儒斯特角

微波的极化状态对其在界面的反射和透射行为有决定性影响。根据电场矢量与入射平面的关系，可分为平行极化（电场平行于入射面）和垂直极化（电场垂直于入射面）。

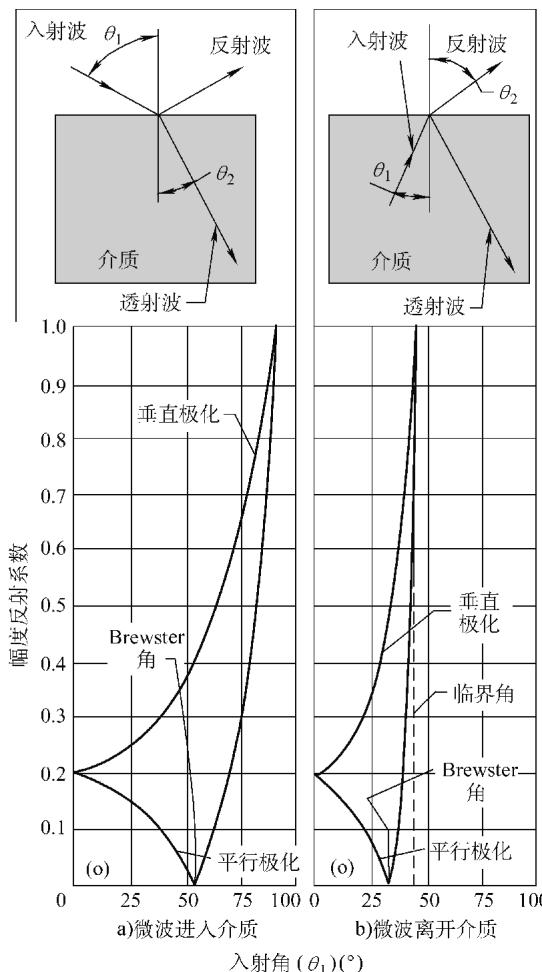

图4 线偏振平面电磁波的平行极化与垂直极化

这两种极化方式下的反射系数（R）和透射系数（T）由不同的菲涅尔方程描述。一个在工程应用中极为重要的现象是布儒斯特角（Brewster Angle）θ_ρ。当采用平行极化方式，并以特定的布儒斯特角入射时：

$$ /theta_{1} = /theta_{/rho} = /arcsin /sqrt{/frac{/epsilon_{2}}{/epsilon_{1} + /epsilon_{2}}} $$

此时，反射系数 R_∥ 为零，所有微波能量都将透射进入第二介质，几乎没有反射。在实际检测中，这一特性被巧妙地加以利用，例如采用双天线（一发一收）并调整到布儒斯特角，可以最大限度地减少被测件表面的直接反射干扰，从而更清晰地捕捉来自内部缺陷的信号。

三、微波在介质中的能量衰减与信号失真

微波在非金属介质中传播并非畅通无阻。能量的衰减和信号的失真（频散）是必然发生的两种效应。

衰减 (Attenuation)

微波的电场会驱动介质中的极性分子进行高频振荡和旋转，这个过程会消耗电磁能并将其转化为热能，导致微波幅度衰减。这种能量的贮存与损耗特性，通常用复数介电常数来精确描述，其实部代表储能，虚部则代表损耗。

微波在介质中传播时，其电场强度 E 可以表示为：

$$ E = E_{0}e^{-αz} /sin(/omega t - /beta z) $$

其中，α 是衰减系数，决定了幅度随传播距离 z 的衰减快慢；β 是相位系数，描述了相位的变化。衰减是限制微波检测穿透深度的主要因素之一。

频散 (Dispersion)

频散是指不同频率的微波成分在介质（尤其是在波导结构中）中传播速度不同的现象。如果检测信号是一个包含多种频率成分的脉冲波，频散会导致信号包络在传播过程中逐渐“展宽”或变形，造成信号失真。

四、其他关键物理现象

1. 驻波 (Standing Wave)

在检测厚度在几个波长范围内的非金属板材时，由于微波在材料前后两个界面会发生多次反射，入射波与反射波会发生干涉，形成驻波。驻波的波腹和波节位置是固定的，其形态对材料厚度和内部缺陷极为敏感。当材料内部存在缺陷时，会改变原有的反射和透射条件，从而扰动驻波场。因此，通过精确测量驻波状态的变化，不仅可以进行缺陷检测，还能实现高精度的厚度测量。

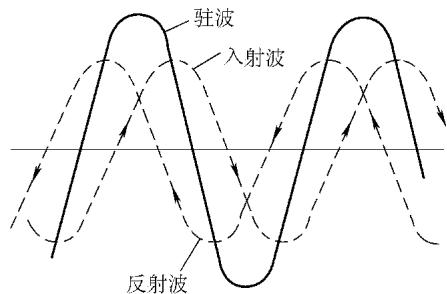

图5 驻波的形成

2. 散射 (Scattering)

当微波照射到尺寸与波长相当的微小颗粒、纤维或粗糙表面时，会向四面八方辐射，这种现象称为散射。如果表面尺寸远大于波长，则主要发生镜面反射。可以说，反射是散射在特定条件下的一个特例。在检测复合材料中的纤维取向、孔隙分布或微小夹杂时，散射信号是主要的分析对象。

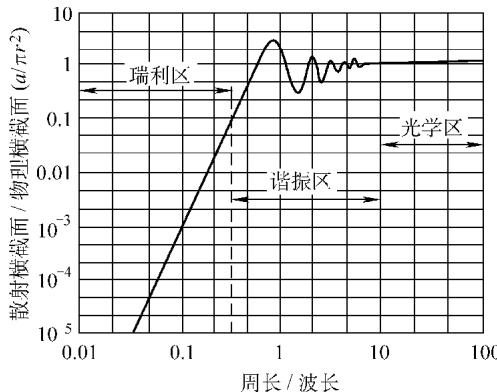

图6 不同半径金属球的微波散射特性

五、不同检测对象的原理应用比较

微波检测技术的强大之处在于，它可以综合利用上述多种物理原理，针对不同的检测对象和目标，灵活选择最合适的检测方法。下表总结了各种常见检测任务所依赖的核心物理原理。

表1 各种微波检测原理比较

从上表可以看出，无论是探测复合材料的分层，还是测量食品的含水量，其背后都是微波与物质相互作用的特定物理规律在起作用。对这些原理的深刻理解和精确测量，是实现可靠、高精度无损检测的前提。这不仅要求精密的仪器设备，更需要深厚的专业知识和丰富的实践经验来解读复杂的微波信号。
