电位差法无损检测技术：原理与应用概述

当恒定电流流经一个导电试件时，其内部会建立一个稳定的电场，电位沿电流路径平滑分布。然而，一旦材料内部的均匀性被打破——例如存在几何形状的突变、尺寸变化，或是出现了裂纹等缺陷——电流的通路便会受到扰动。这种扰动直接反映为电位分布的异常。电位差法（Potential Drop Method, PD）的核心思想，正是通过精确捕捉并量化这种由缺陷引起的电位变化，来反推试件的内部状况，如壁厚信息和表面裂纹的精确深度。

其物理原理可以直观地理解：电流在导体中倾向于走最短路径。当遇到一个不导电的裂纹时，电流被迫“绕道而行”，路径被拉长。根据欧姆定律，路径的增长必然导致在该区域两端的电位差增大。如图1所示，相较于完好无损的试件，存在裂纹的试件在裂纹区域的电位梯度显著增加。

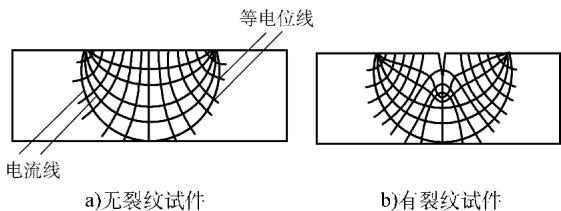

图1 有裂纹试件与无裂纹试件的电位分布对比

电位差法在工程应用中备受青睐，主要得益于其操作上的便利性。检测仅需在试件的一侧进行，完全不受对侧条件（如空间限制或结构遮挡）的影响，这使其非常适用于在役设备的现场检测。理论上，任何导电材料，从普通的碳钢到高温合金，都可以应用此方法。

然而，这种方法的精确性建立在一个关键前提之上：试件材料的电阻率必须是均匀且各向同性的。对于绝大多数工程金属材料，这一理想条件在宏观上基本能够满足。但测量的成败往往取决于细节。试件的表面状态对电阻率有直接影响，氧化层、污物或粗糙的表面都会引入显著的测量噪声，可能完全掩盖来自微小缺陷的真实信号。因此，为了获得高信噪比的可靠数据，进行精确测量前，必须对检测区域进行细致的表面处理，通常推荐使用1000目或更细的金刚砂布打磨光洁。

要获得一张信噪比高、结果可靠的图谱，对样品制备、设备参数配置都有极高要求。这正是专业检测实验室的核心价值所在。

精工博研测试技术（河南）有限公司（原郑州三磨所国家磨料磨具质量检验检测中心），央企，国字头检测机构，专业的权威第三方检测机构，专业检测金属材料裂纹深度，可靠准确。欢迎沟通交流，电话19939716636

尽管电位差法也可用于壁厚测量或材料性能表征，但其在裂纹深度定量测量方面的应用无疑是最为突出和成熟的。它为断裂力学评估和设备剩余寿命预测提供了关键的输入数据。

根据所施加电流的性质，电位差法主要分为两大技术分支：

1. 直流电位差法 (DC PD): 使用直流电，电流均匀穿透整个试件截面，对内部和表面缺陷都敏感。
2. 交流电位差法 (AC PD): 使用交流电，由于趋肤效应，电流集中在导体表面薄薄的一层。这使得它对表面裂纹的检测极为灵敏。

由交流电位差法进一步衍生出的交流场测量技术（ACFM），则是一种更为先进的电磁无损检测方法，它通过感应非接触的方式来探测由裂纹引起的电磁场畸变，进一步提升了检测的灵活性和抗干扰能力。后续的讨论将围绕这些具体技术展开。
