拉曼散射：原理、机制与信号增强技术

拉曼散射（Raman Scattering）是非弹性光散射现象的总称，但在绝大多数语境下，它特指由分子或固体中的光学声子（即量子化的晶格振动）所引发的非弹性散射过程。理解拉曼散射的精髓，关键在于辨析其与红外吸收（Infrared Absorption）的根本区别。红外吸收源于物质自身的极化，而拉曼散射则源于物质的光学极化率在声子作用下的调制。正是这一本源上的差异，决定了两种现象遵循截然不同的选择定则。

在分子层面，这一区别尤为直观。当分子的振动在入射光偏振方向上产生电偶极矩时，红外吸收便会发生，正如 图1 所示的几种情况。而拉曼散射的发生条件则不同：它要求分子在某一振动模式下，其电子云分布发生改变（见 图1），进而导致对入射光的光学极化率发生变化。对于固体材料，尽管其选择定则不像分子那样直观，但其物理原理是相通的。由于选择定则的互补性，红外光谱与拉曼光谱在研究物质原子振动方面，成为了不可或缺、相辅相成的两种核心技术。

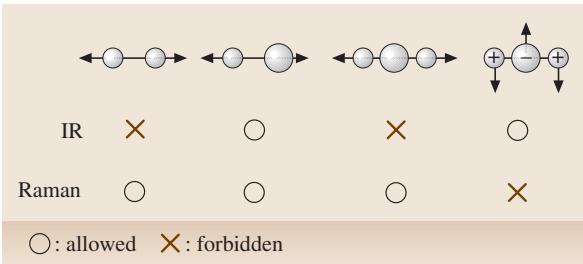

图1 分子在不同振动模式下红外吸收与拉曼散射的选择定则示意图

从能量跃迁的角度审视，拉曼散射是一个连续的双光子过程。图2 的能级图清晰地描绘了这一过程，此处仅展示了斯托克斯位移（Stokes shift）的情形。在该过程中，一个能量为 hΩ 的声子模式被激发，其结果是散射出的光子能量相应地减少了 hΩ。图2(a) 中的虚线代表一个中间虚电子态，系统在吸收和发射光子的序列中通过此状态演化。

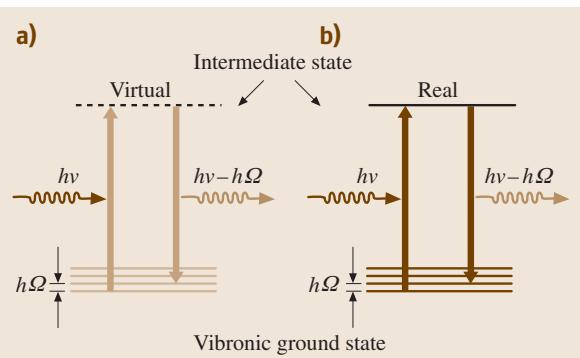

图2 拉曼散射过程示意图：(a) 非共振拉曼散射，(b) 共振拉曼散射。图中展示了激发单个声子产生的斯托克斯位移。hν 和 hΩ 分别代表入射光子能量和声子能量。

与单光子过程的红外吸收相比，拉曼散射作为双光子过程，其信号通常非常微弱。这给实际检测带来了不小的挑战。然而，当能级图中的中间电子态并非虚设，而是真实存在的能级时（如 图2(b) 所示），拉曼散射便会以共振的方式发生，其散射强度得到巨幅增强，这种现象被称为共振拉曼散射（Resonant Raman Scattering）。

在常规的非共振情况下，要获得可信的拉曼信号，样品中拉曼活性中心的最低含量要求通常在 0.01% 至 1% 之间，或者浓度高于 10¹⁹ cm^-3。对于许多痕量分析或表面分析场景，这一灵敏度仍显不足。如果您在实际工作中也面临类似的微量物质鉴定或表面结构分析难题，我们非常乐意与您一同探讨解决方案。

为了突破这一局限，研究人员发展出了更为强大的信号增强技术。当待测中心位于样品表层时，可以采用表面增强拉曼散射（Surface-Enhanced Raman Scattering, SERS）技术，将灵敏度提升高达 10⁶ 倍。SERS技术的物理基础，是利用贵金属（如 Ag、Au）纳米颗粒附近急剧增强的光学电场。这种局域表面等离激元共振效应，极大地放大了分子的拉曼信号，使得单分子检测成为可能。要获得一张信噪比高、结果可靠的拉曼图谱，对样品制备、基底选择、设备参数配置都有极高要求。这正是专业检测实验室的核心价值所在。

精工博研测试技术（河南）有限公司（原郑州三磨所国家磨料磨具质量检验检测中心），央企，国字头检测机构，专业的权威第三方检测机构，专业检测材料成分与结构分析，可靠准确。欢迎沟通交流，电话19939716636
