超越规格书的陷阱：从钓鱼竿的“压溃”到高尔夫杆的“扭转”，看碳纤维失效的真正根源

作为一名在材料检测领域工作多年的科学家，我经常遇到这样令人困惑的场景：一位满怀信心的工程师，拿着两份来自不同供应商的碳纤维预浸料规格书，上面的拉伸强度、模量等核心参数几乎一模一样。但用它们制备出的复合材料部件，一个表现优异，另一个却在远低于设计载荷时，以一种意想不到的方式——压溃、分层或扭曲——宣告失效。

问题出在哪里？答案往往隐藏在规格书那几行冰冷的数字之外。有趣的是，揭示这些高端工业应用失效根源的钥匙，并非总在航空航天的尖端实验室，有时，它就握在我们手中的钓鱼竿和高尔夫球杆里。这些看似寻常的体育器材，实际上是碳纤维复合材料（CFRP）应用的“活教材”，它们所经历的极端受力与失效模式，为我们提供了宝贵的失效分析思路。

一、 钓鱼竿的启示：失效的致命点，不在拉伸侧，而在压缩侧

钓鱼竿追求“细、轻、敏”，这要求材料具备极高的比模量和比强度。当一条大鱼上钩，钓鱼竿会形成一个巨大的弯曲弧度。直觉告诉我们，竿体外侧承受拉伸应力，内侧承受压缩应力，我们似乎更应关心材料的拉伸强度。

然而，这恰恰是第一个认知陷阱。

图1 钓鱼竿的大弯曲变形揭示了复杂的应力状态

对于薄壁管状结构的CFRP，大弯曲变形会诱发一个“魔鬼”般的现象：截面椭圆化。在这种状态下，竿体内侧（受压侧）的纤维，就像被压弯的细长柱子，极易发生局部屈曲或压溃（Micro-buckling）。这种失效模式的发生，远在材料的极限拉伸强度到达之前。

换言之，决定一根顶级钓鱼竿强度的，并非其拉伸性能，而是其抗压缩能力和抗横向破坏（即维持管材圆形截面）的能力。

这给我们带来了什么启示？

1. 压缩强度是隐形杀手： 在许多梁、柱、板结构中（例如无人机机臂、机器人连杆、氢气瓶），压缩侧的稳定性才是决定承载上限的木桶短板。仅仅依赖供应商提供的拉伸数据进行设计，无异于蒙眼狂奔。
2. 界面和基体至关重要： 纤维的抗压缩屈曲能力，很大程度上依赖于周围树脂基体的支撑以及纤维/基体界面的结合强度。一个看似完美的纤维，如果与基体结合不佳，或基体本身韧性不足，在压缩应力下就会像一盘散沙，无法协同工作。
3. 横向支撑决定成败： 为了抵抗截面椭圆化，现代钓鱼竿设计中会采用极薄（例如14μm-32μm）的单向预浸带进行环向（90°）或斜向（±45°）铺层。这层不起眼的“束缚”，恰恰是保证纵向（0°）主承力纤维发挥作用的关键。

对于研发工程师而言，当你的CFRP部件出现莫名其妙的“压溃”时，单纯更换更高拉伸强度的碳纤维可能于事无补。真正的解决方案，可能需要进行专业的复合材料压缩强度测试（如ASTM D6641），并通过扫描电镜（SEM）等微观分析手段，深入诊断碳纤维界面结合强度和基体的微观状态。

二、 高尔夫球杆的教训：刚性与扭矩，一对必须平衡的“冤家”

如果说钓鱼竿教会我们关注压缩，那么高尔夫球杆则为我们上了关于“扭转”的生动一课。高尔夫击球追求“打得远”和“方向准”。

• 打得远：要求杆身轻，以便将更多质量分配给杆头，提升击球瞬间的能量传递。这依赖于碳纤维的高比强度和高比模量。
• 方向准：要求杆身在击球瞬间具有极高的抗扭转能力（低扭矩，Low Torque）。因为击球点几乎不可能完美对准杆身的中心轴，任何偏心都会产生一个扭转力矩，导致杆面开放或闭合，从而影响球的飞行方向。

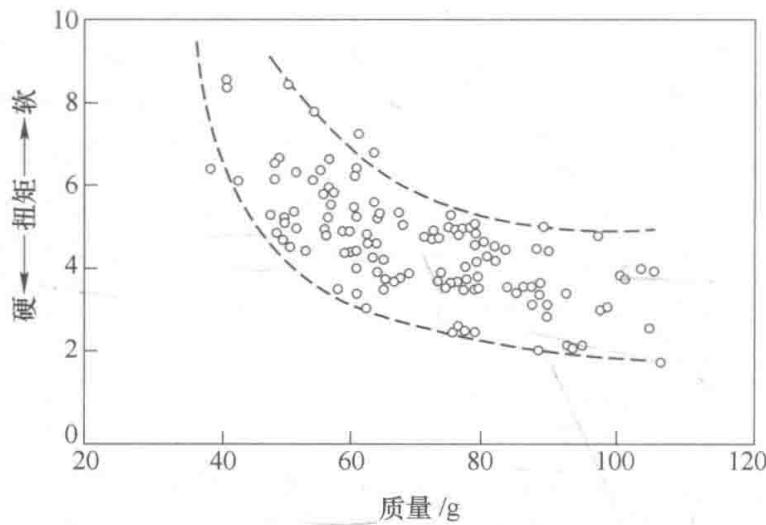

图2 杆身质量与抗扭矩性能的优化是设计的核心

这里的核心矛盾在于：主要用于提供弯曲刚度（硬度）的0°铺层纤维，对抗扭转几乎毫无贡献。抗扭转的“主力军”，是那些以±45°角铺设的纤维层，它们通过形成一个剪力网格来抵抗扭转。

因此，一根顶级高尔夫杆身的设计，是一场精密的“多兵种联合作战”：

• 高强度碳纤维（如T800/T1000级）： 主要沿0°方向铺设，构成杆身的“脊梁”，提供弯曲强度和刚性。
• 高模量碳纤维（如M40/M50级）： 主要以±45°铺设，构成杆身的“铠甲”，提供极高的面内剪切模量（G），以实现超低的扭矩。

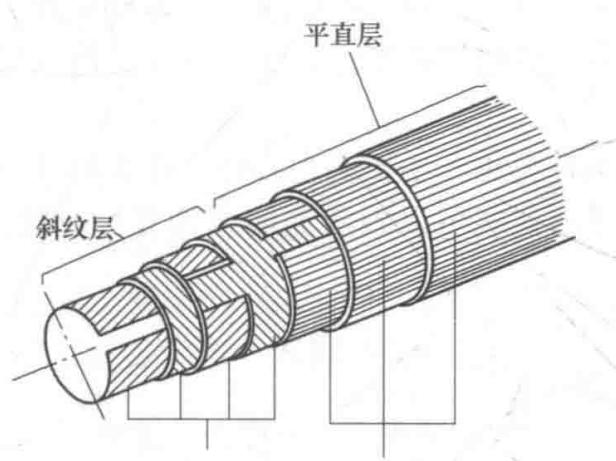

图3 不同功能碳纤维在杆身结构中的分工

这个案例的教训更为深刻：

1. 性能是设计出来的，而非材料的简单堆砌： 你的部件扭转刚度不足，可能不是因为材料“不够好”，而是因为铺层设计错误。将最顶级的纤维用在错误的角度，效果可能还不如普通纤维的正确应用。
2. 动态响应远比静态参数重要： 高尔夫击球是持续仅几百微秒的剧烈冲击事件。材料在高速加载下的响应（即动态力学性能）与其在静态测试下的表现可能大相径庭。这就是为什么早期的CFRP杆身开发非常谨慎，需要大量的动态冲击和疲劳测试来验证可靠性。
3. 各向异性是双刃剑： CFRP的魅力在于其性能可设计，但这也意味着其性能是高度各向异性的。如果在设计和品控中忽略了这一点，就会导致性能与预期严重不符。

当你的旋转部件（如传动轴、机械臂）出现振动或精度问题时，你需要的可能不仅仅是一份材料拉伸性能报告，而是一套完整的**复合材料动态力学性能测试（DMA）和面内剪切性能（In-Plane Shear）**的评估，以真正理解其在复杂工况下的行为。

从体育器材到前沿工业：失效分析的统一逻辑

无论是钓鱼竿的“压溃”，还是高尔夫杆的“扭转”，它们都指向一个共同的结论：依赖单一、静态的材料参数来预测复杂工况下的产品性能，是一条充满风险的捷径。

这份来自消费品的洞察，对于新能源、半导体、先进制造等领域的工程师和科研人员同样具有警示意义。氢气瓶缠绕层的屈曲、半导体热场石墨件的翘曲、航空复材的层间剥离……这些失效现象的背后，都隐藏着类似的、超越了基础规格书的复杂力学与材料学问题。

所以，一份真正有价值的检测报告，绝非冰冷数据的堆砌，而是基于应用场景的深度解读。它能将微观世界的‘蛛丝马迹’，翻译成指导你工艺优化、供应链筛选和性能突破的‘行动指南’。当常规检测手段已无法解释您的困惑时，或许是时候寻求更深层次的微观洞察了。

精工博研测试技术（河南）有限公司（原郑州三磨所国家磨料磨具质量检验检测中心），央企，国字头检测机构，提供专业的碳纤维复合材料失效分析服务，为您的材料研发与质量控制保驾护航。欢迎垂询，电话19939716636
