生物医用碳材料：从“理想之选”到“失效之谜”的深度剖析

日期：2025-07-22 浏览：9

生物医用碳材料：从“理想之选”到“失效之谜”的深度剖析

“您的产品，其植入物材料与人体组织的结合力，比不锈钢和钛合金高出近10倍。” 如果您是医疗器械的研发工程师，听到这样的描述，无疑会将其视为理想之选。这正是碳材料，尤其是碳/碳（C/C）复合材料，在早期动物实验中展现出的惊人潜力。以低温各向同性热解碳（LTI）制成的人工心脏瓣膜，已成功应用于超过60万患者，其优异的抗血栓性、耐磨性和生物惰性，似乎为碳材料在人体内的应用铺平了康庄大道。

然而，一个尖锐的矛盾摆在所有从业者面前：为何除了心脏瓣膜这一“明星产品”外，绝大多数碳基植入物，如人工关节、牙根、韧带等，都步履维艰，甚至在临床应用前就已折戟？规格书上相似的材料，为何在真实生物环境中表现出天壤之别？

作为长期专注于碳材料微观结构与性能关联性研究的科学家，我们深知，问题的根源往往隐藏在常规检测无法触及的“冰山之下”。本文将从两大核心痛点——**“界面结合失效”与“材料完整性崩溃”**出发，为您剖析生物医用碳材料从理想到现实的鸿沟，并揭示如何通过深度表征来驾驭这匹“黑马”。

痛点一：界面“失联”——生物相容性背后的集成难题

生物医用材料的成功，本质上是一场在材料表面与生命组织之间展开的“对话”。碳材料的生物惰性是一把双刃剑：它能减少炎症等异物反应，但这种“消极”的兼容性，并不等同于“积极”的组织集成。

1. 惰性表面与物理固定的困境

早期的设计思路，如采用玻璃炭（GC）或高致密LTI制作牙根、人工血管，主要依赖材料的光滑表面与生物惰性，期望通过机械锁定或组织的被动包裹实现固定。然而，现实是残酷的。玻璃炭牙根因强度不足及导致牙肉变色而被淘汰；LTI牙根虽然性能更优，但其长期固着率依然面临挑战，尤其是在口腔这种内外环境交织、力学与菌群环境极其复杂的场景下。

实验数据明确指出了方向：C/C复合材料与骨组织的结合力可达2 MPa，远超金属的0.2-0.3 MPa。这暗示我们，单纯的惰性表面是不够的，材料必须主动为组织的长入提供“锚点”。

2. 从“被动包裹”到“主动融合”：多孔结构的价值与陷阱

为了解决固定难题，研究者提出了构建多孔表面的设计原则，即“微框架结构表面层”（Fine Rahmen structure Surface, FRS）。其核心理念是通过在C/C复合材料芯材表面，利用低温气相热解碳（LTPC）沉积技术，构建一个高孔隙率（>50%）且具备足够刚性的多孔网络。

图1 FRS炭人造牙根材料照片

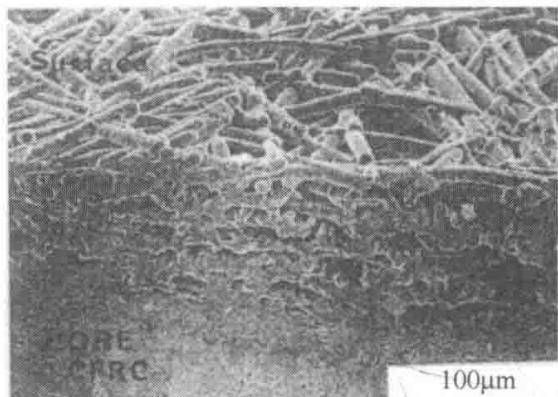

图2 FRS炭人造牙根材料的表面及截面结构

动物实验结果令人振奋：植入猿猴大腿骨7个月后，FRS植入物的界面剪切强度高达23 MPa，这是一个惊人的数值。X光显微照片更揭示了其成功秘诀：新生骨组织深入多孔层内部并发生钙化，与植入物形成了类似天然牙根膜的纤维结合组织，实现了力学传递与生物功能的统一。

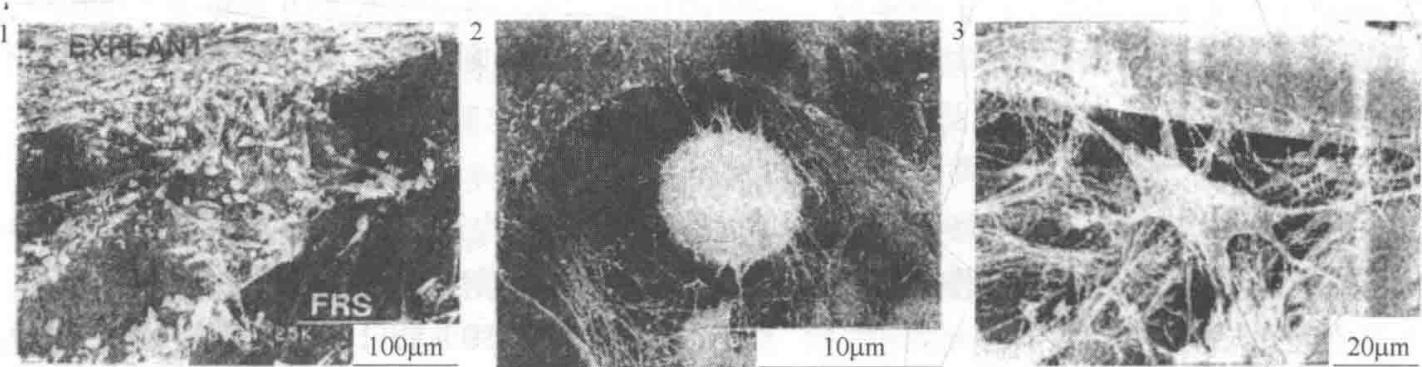

图3 细胞在FRS植入物表面生长并分泌胶原蛋白纤维

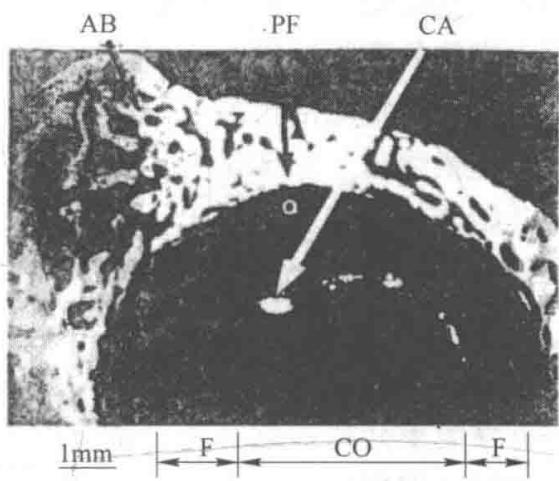

图4 FRS植入物与颚骨形成功能性结合组织层

这里的技术“魔鬼”在于：

孔径分布的精准调控： 孔隙太大，结构强度不足；孔隙太小（如<50μm），细胞和血管无法长入，营养供给中断。如何表征并控制从表面到内部的孔径梯度，是决定成败的关键。
表面化学状态： 沉积LTPC的工艺参数直接影响表面的官能团和润湿性，进而决定细胞的初始黏附行为。
界面完整性： FRS层与C/C芯材的结合是否牢固？是否存在微观裂纹？

最终，植入物的命运并非由材料本身决定，而是由它与生命体构筑的那个微米级界面所决定。 这需要超越常规SEM形貌观察，借助气体吸附（BET/BJH）、X射线光电子能谱（XPS）和高分辨率显微CT等手段，对孔结构、表面元素化学态及界面结合进行三维、定量的精细评估。

痛点二：完整性崩溃——微粉、杂质与强度不稳定性

如果说界面问题是“能否用”，那么材料的完整性问题就是“能用多久”。这也是除LTI心脏瓣膜外，其他碳基植入物，尤其是承力部件，面临的最大瓶颈。

1. 致命的“微粉污染”

碳材料，特别是C/C复合材料和碳纤维，其脆性与层状结构使其在循环载荷或摩擦下，极易产生微米甚至纳米级的颗粒。这些“黑色粉末”一旦脱落进入组织，会引发严重的炎症反应、组织磨损甚至器械松动。

人工关节： C/C复合材料用于关节时，磨损产生的碳粉是其无法进入临床的直接原因。即便采用SiC等高硬度涂层，也必须严苛评估涂层的耐磨性、与基体的结合强度，以及长期服役下是否会因疲劳而剥落。
韧带/肌腱： 碳纤维虽有极高的拉伸强度，但其微小的纤维断片极易游离，造成持续的组织刺激，使其应用至今未能实用化。

2. 看不见的“杀手”：ppb级杂质与结构不均

对于血液接触类应用，如血液灌流和人工肝脏，材料的纯度与均一性是生命线。早期的活性炭血液灌流，因活性炭颗粒与血液直接接触，导致血栓形成和炭微尘脱落引发的严重并发症。解决方案是采用高分子材料进行包覆。

这引出了一个更深层次的品控难题：

涂层是否100%完整？ 如何检测微米级涂层的针孔缺陷？
原料是否足够纯净？ 活性炭在制造过程中可能吸附的金属离子或其他有机物残留，哪怕是ppb（十亿分之一）级别，都可能成为溶出物，引发毒性或免疫反应。
结构是否稳定？ 用于血液灌流的球形活性炭，其耐压强度、耐磨性必须高度一致，任何批次的波动都可能导致灾难性后果。

同样，对于植入物，如LTI，其优异的血液相容性，正是建立在化学气相沉积（CVD）工艺所带来的超高纯度和致密均质的微观结构之上。任何工艺波动导致的结构不均或杂质引入，都可能破坏其完美的表面性能。

在生物医用领域，任何材料的‘平均性能’都毫无意义，致命的永远是那个最薄弱的点。 这要求检测方案必须具备发现“极端缺陷”的能力，例如通过辉光放电质谱（GDMS）或高分辨电感耦合等离子体质谱（ICP-MS）进行超痕量元素分析，以及利用聚焦离子束（FIB）等技术对涂层/基体界面进行微纳级别的结构与成分剖析。
