炭石墨活塞环的非预期磨损：从宏观失效到微观溯源的诊断路径

“设计寿命一万小时的无油压缩机，为何在三千小时就出现密封失效，导致效率骤降？” 作为一名在特种设备领域工作的工程师，您可能对这个场景再熟悉不过。问题往往指向那个在高温、高压、无润滑环境下默默工作的核心部件——炭石墨活塞环。您翻遍了供应商提供的规格书，所有参数都符合要求，但失效依旧发生。这究竟是哪里出了问题？

在精工博研，我们接触过大量此类案例。答案，往往隐藏在规格书之外，隐藏在材料、设计与工况三者复杂的交互作用中。单纯抱怨材料“不行”，或者用“经验公式”估算磨损，都无法触及问题的根源。本文将带您跳出传统认知的框架，从首席科学家的视角，层层剖析炭石墨活塞环从选型到失效的完整逻辑链，并揭示如何通过精准的检测分析，找到那个决定成败的“魔鬼细节”。

1. 解构磨损现场：您的活塞环是如何“死”的？

当一个炭石墨环失效时，我们得到的往往是一个简单的结论：“磨损超差”。但这远远不够。磨损的“形态”比磨损的“量”更能说明问题。教科书告诉我们，可以用径向磨损量（μm/h）或重量磨损率（μg/h）来评价。但在失效分析的战场上，这些只是基础数据。我们首先要问的是：

• 磨损是均匀的吗？ 原文提到，磨损沿环的周边不均匀，在环瓣中间最大。这是一个关键线索。这种抛物线状的磨损分布，直接反映了环在工作状态下背压分布的不均一性。如果磨损呈现出局部异常的凹坑或划痕，那可能指向了硬质颗粒的磨粒磨损，需要追溯工作介质的纯度或缸体表面的异常。
• 转移膜（Transfer Film）形成了没有？ 炭石墨的自润滑核心，在于它能在对偶的金属缸壁上形成一层极其纤薄、稳定且低剪切强度的石墨转移膜。理想的摩擦，是石墨环与这层石墨膜之间的摩擦。如果这层膜无法形成，或者被持续破坏，那么磨损将急剧增加。现场检查时，缸壁是否呈现出均匀的、铅灰色光泽，是判断转移膜状态的第一个信号。

所以，一个合格的失效分析，绝不是用卡尺量一下剩余厚度。而是要像法医一样，通过磨损的宏观形貌，初步判断其“死因”——是正常的疲劳磨损，还是异常的磨粒磨损，亦或是转移膜失效导致的粘着磨损？每一种形态，都指向了不同的排查方向。

2. 致命的“配对”错误：当炭石墨遇上不合适的金属

选择摩擦副，如同选择合作伙伴，性格不合，终将两败俱伤。原文的数据图（图1）揭示了一个深刻的道理：不存在万能的炭石墨材料，只有在特定配对下才能发挥最佳性能的材料。

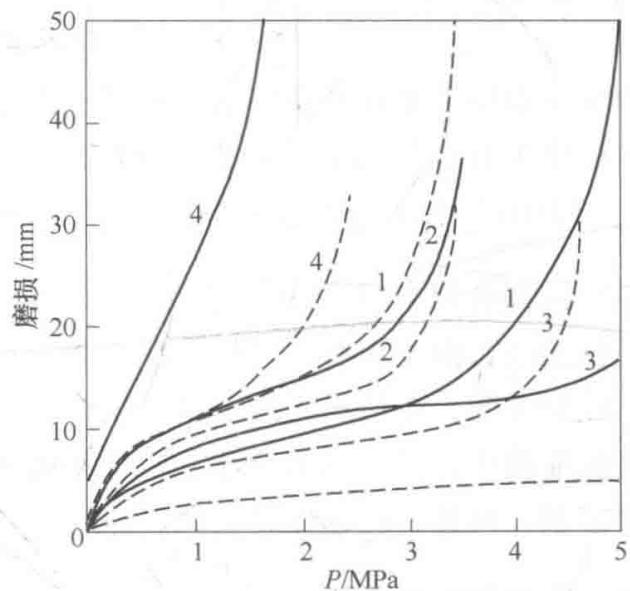

图1 石墨抗磨材料在几种金属表面上的磨损率与比载荷的关系

我们来深度解读这张图背后的“化学”：

• 焙烧炭材料 vs. 生铁： 焙烧炭材料（通常石墨化度较低，硬度较高，保留一定的孔隙结构）在生铁表面表现优异。这可能是因为生铁表面相对粗糙，且含有石墨相，有利于焙烧炭中的石墨颗粒填充其微观凹陷，快速形成机械混合的稳定转移膜。
• 电化石墨 vs. 钢/铬： 电化石墨（石墨化度高，质地更纯、更软）则在更光滑、更硬的钢或镀铬表面上效果更佳。它能通过范德华力形成一层取向性更好的、分子级的润滑膜，实现极低的摩擦系数。若将它用在粗糙的生铁上，反而可能因其质软而被快速磨耗。
• 为何都“讨厌”铜和黄铜？ 这是一个经典的“坑”。在有氧和一定温度环境下，铜是优良的氧化催化剂，它会急剧加速炭石墨材料在摩擦热点处的氧化，导致材料从“磨损”变成“烧蚀”，寿命自然无从谈起。很多工程师仅从机械性能出发选择了铜合金作为对磨件，最终导致了无法解释的快速失效。

材料的匹配，并非简单的‘选优’，而是基于摩擦化学与界面物理学的‘联姻’。 错误的搭配，即使是再昂贵的炭石墨材料，其表现也可能不如最普通的品级。

3. 看不见的杀手：工作介质与热失配

如果材料和摩擦副都选对了，活塞环为何依然会提前“阵亡”？这时，我们需要排查两个看不见的“杀手”。

杀手一：工作介质的“背叛”

原文中的图2对比了压缩空气和水蒸气两种介质下的磨损，差异触目惊心——在水蒸气中，磨损率可以高出数倍。

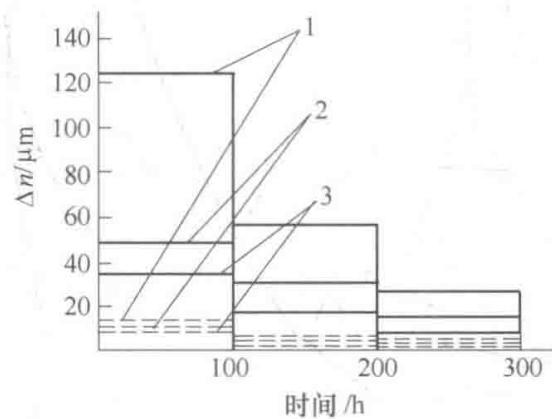

图2 介质对磨损的影响

原因何在？石墨的层状结构依赖于其片层间吸附的微量气体分子（尤其是水分子）来维持低剪切力。但在高温、高湿度的水蒸气环境中，过量的水分子会破坏这种微妙的平衡，形成液膜，反而增加了流体阻力并可能引发腐蚀磨损。这解释了为何“湿度大的水蒸气”比“加热的干蒸汽”磨损大两倍。您的设备是否在某些时段处理了比设计值更高湿度的气体？这可能是压垮骆驼的最后一根稻草。

杀手二：热膨胀的“陷阱”

炭石墨材料与金属的热膨胀系数（CTE）存在巨大差异，如表1所示。炭石墨的CTE通常只有钢的1/4到1/5。这个差异在设计时必须被精确计算，否则就会埋下失效的种子。

表1 几种材料在不同温度区间的线膨胀系数α (℃^-1)

• 径向间隙： 当温度升高，金属缸体的膨胀速度远快于炭石墨环，径向间隙会变大，可能导致密封压力不足和泄漏增加。
• 轴向间隙： 同时，金属活塞槽的膨胀也会快于环的高度，导致轴向间隙变大，可能引起环在槽内的异常“拍打”，加剧冲击磨损。

更危险的是，规格书上给出的CTE往往是一个平均值。而炭石墨作为一种非均质材料，其真实的CTE曲线在不同温度区间是变化的。一个看似安全的常温间隙，在峰值工作温度下可能已经进入了“危险区”。

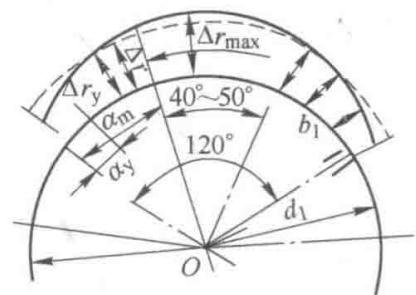

图3 沿着活塞环瓣周边上磨损的变化

从“经验公式”到“精准诊断”

面对如此复杂的失效机制，仅仅依赖“经验公式”或供应商的常规参数表，无异于盲人摸象。要真正解决问题，必须建立一套从宏观到微观的系统性诊断思路。一份真正有价值的检测报告，绝非冰冷数据的堆砌，而是基于应用场景的深度解读。它能将微观世界的‘蛛丝马迹’，翻译成指导你工艺优化、供应链筛选和性能突破的‘行动指南’。

这包括：

• 材料反向工程： 对失效的炭石墨环进行成分、石墨化度（XRD）、微观结构（SEM）、缺陷水平（Raman）的全面表征，确定其真实的“材料基因”。
• 摩擦界面分析： 采用SEM/EDS分析缸壁和环表面的转移膜，研究其厚度、成分、均匀性和附着状态，判断润滑机制是否正常建立。
• 精准热物性测量： 通过热膨胀仪（TMA/Dilatometer）精确测量材料在整个工作温度范围内的CTE曲线，为间隙的优化设计提供真实可靠的数据。

当常规检测手段已无法解释您的困惑时，或许是时候寻求更深层次的微观洞察了。

精工博研测试技术（河南）有限公司（原郑州三磨所国家磨料磨具质量检验检测中心），央企，国字头检测机构，提供专业的炭石墨密封件失效分析服务，为您的材料研发与质量控制保驾护航。欢迎垂询，电话19939716636

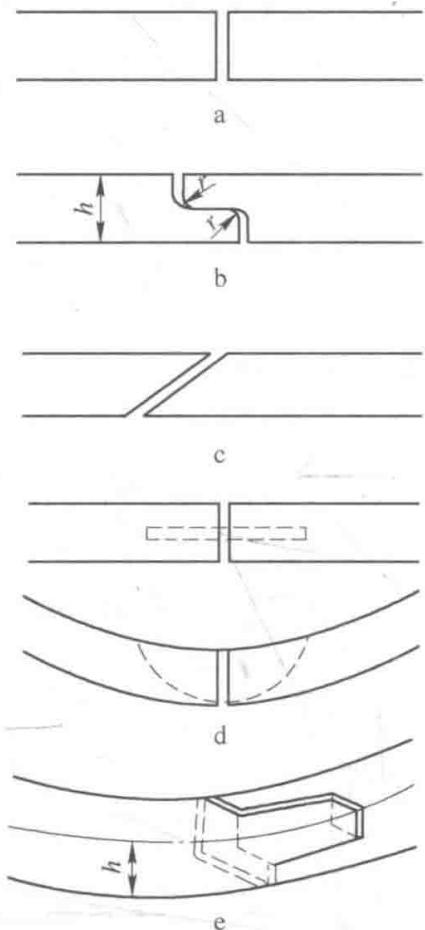

图4 炭石墨活塞环的接口形式
