超越规格书：不透性石墨设备在苛刻工况下的失效根源与诊断策略

作为一名在特种化工、先进冶金领域奔波多年的工程师，您是否也曾面对这样的两难境地？一套全新的不透性石墨管道系统，在投产后不久便在法兰连接处出现渗漏，导致紧急停产。设备供应商坚称是安装扭矩过大导致石墨脆裂，而施工方则出示了符合规范的安装记录，暗示材料本身存在缺陷。在昂贵的停产损失面前，责任的边界变得模糊，而问题的真正根源——材料的微观真相，却被掩盖在争执之下。

这并非孤例。不透性石墨，凭借其在强酸、强碱、有机溶剂和高温环境下的优异化学惰性，成为化工流体输送系统中不可或缺的关键材料。从管道、泵阀到热交换器，它的身影无处不在。然而，其“优等生”表现的背后，是作为一种脆性复合材料的固有“阿喀琉斯之踵”。它的可靠性，远非一份简单的产品规格书所能完全定义。当失效发生时，仅仅依赖宏观观察和经验判断，往往会陷入“公说公有理，婆说婆有理”的困境。

作为首席碳材料科学家，我们深知，每一次失效背后，都有其材料科学的必然逻辑。今天，我们将跳出传统的设备选型手册，从失效分析的视角，深度剖析不透性石墨制品在实际应用中那些隐蔽的“坑”，并揭示如何通过科学的检测手段，让数据开口说话，精准锁定失效的根本原因。

1. 致命的“界面”：问题往往不出在石墨，而出在树脂

不透性石墨的“不透”，源于用酚醛树脂、呋喃树脂等高分子聚合物对多孔石墨基体进行浸渍和固化，填充了其固有的孔隙。这就决定了它是一种“石墨-树脂”复合材料。石墨本身或许能耐受170℃以上的高温和多种腐蚀介质，但整个系统的“短板”，恰恰在于性能相对脆弱的树脂，以及石墨与树脂的结合界面。

常见误区： 采购时只关注石墨牌号和使用温度，而忽略了浸渍树脂的类型及其在特定介质中的长期稳定性。

失效场景分析： 某氯化物生产线的石墨管道，标称耐温150℃，但在120℃下长期运行后出现大面积“出汗”和强度下降。解剖分析发现，并非石墨被腐蚀，而是浸渍用的酚醛树脂在特定有机氯化物蒸汽的持续渗透下发生了溶胀和塑化，导致树脂与石墨颗粒的界面脱粘，微观泄漏通道形成，最终宏观上表现为“渗漏”。

诊断策略：

• 树脂定性与状态评估： 通过傅里叶变换红外光谱（FTIR）分析，可以精准鉴定浸渍树脂的化学类型（是酚醛、呋喃还是改性树脂？），并判断其是否因化学侵蚀或过热而发生降解、交联等化学结构变化。
• 热性能分析： 差示扫描量热法（DSC）和热重分析（TGA）可以确定树脂的玻璃化转变温度（T_g）和热分解温度。若失效样品T_g显著降低，则表明发生了塑化；若热失重曲线异常，则可能指向树脂降解。
• 微观形貌与界面观察： 利用扫描电子显微镜（SEM）观察失效部位的截面，可以直接看到树脂是否从石墨孔隙中脱落、界面是否存在间隙，以及浸渍的饱满度。不均匀的浸渍，即存在大量未被填充的“干区”，是重要的制造缺陷证据。

表1：典型不透性石墨管使用条件（数据来源：产品规格书）

这份表格仅仅是“准入证”，它无法保证在边界条件下，或在规格书未列出的混合化学环境中，树脂依然能保持其物理和化学完整性。

2. “脆”的真相：裂纹形态揭示是“天灾”还是“人祸”

“石墨很脆”是共识，但如何科学地界定“脆断”的责任方？是安装不当的应力集中，还是材料内部的固有缺陷？裂纹的微观形态，忠实地记录了断裂发生前的最后一刻。

失效场景分析： 一台不透性石墨离心泵的叶轮（如图1所示）发生碎裂。现场检查发现叶轮边缘有明显的冲击痕迹，设备方认为是操作中混入固体颗粒导致。但对断口进行微观分析后，在裂纹的起始区域（辉区）发现了一个尺寸远超正常标准的石墨基体原生孔洞，表明该处存在显著的应力集中源。最终判定为材料存在制造缺陷，在正常运行应力下，由缺陷处萌生裂纹并扩展，最终导致失效。

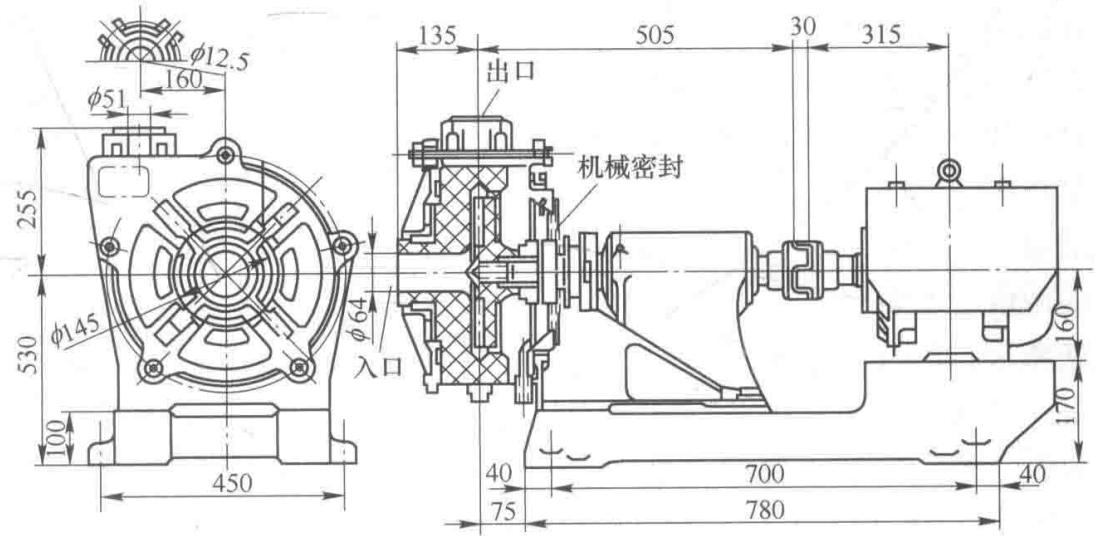

图1：不透性石墨离心泵结构

诊断策略：断口学分析（Fractography） 通过SEM对断裂面进行高倍率观察，是区分失效模式的黄金法则：

• 解理断裂： 断面呈现平坦的小刻面，是典型的脆性断裂特征。若辉区（裂纹源）中心存在气孔、夹杂或大的石墨颗粒，则强烈指向材料内部缺陷。
• 疲劳断裂： 在振动工况下，可见清晰的疲劳辉纹（海滩条纹），这表明裂纹是在循环应力下缓慢扩展的。这可能与设备振动超标或管道系统未安装有效的膨胀节（如图2所示）和支撑有关。
• 沿晶/穿晶断裂： 裂纹是沿着石墨颗粒边界扩展还是直接切断颗粒，可以揭示是界面结合弱还是石墨基体本身强度不足。

图2：用于吸收热应力和振动的管道补偿器结构

因此，一份完整的失效分析报告，必须包含对裂纹源、扩展路径和最终断裂区的微观分析。这不仅能明确责任，更能为预防措施（如改进安装工艺、增加减震设计、提高来料检验标准）提供直接的科学依据。

当您面对棘手的石墨设备失效问题，常规手段已无法给出答案时，或许是时候寻求更深层次的材料失效分析了。 精工博研测试技术（河南）有限公司（原郑州三磨所国家磨料磨具质量检验检测中心），央企，国字头检测机构，提供专业的不透性石墨失效分析服务，为您的材料研发与质量控制保驾护航。欢迎垂询，电话19939716636

3. 纯度悖论：当ppb级的杂质成为“反应釜”

在某些高纯工艺中，例如半导体蚀刻液输送、医药中间体合成，对不透性石墨的要求超越了耐腐蚀和耐温，进入了“纯度”的维度。此时，石墨基体或浸渍树脂中ppb（十亿分之一）级别的金属杂质，都可能成为催化副反应、污染产品的“元凶”。

失效场景分析： 某制药厂使用石墨喷射泵（如图3所示）稀释高纯度酸液，发现产品中特定重金属离子含量异常升高，导致批次报废。起初怀疑是原料问题，但经过对石墨泵部件的痕量元素分析，发现其石墨基体中含有超出预期的铁、铬、镍等元素。这些元素在强酸冲刷下被缓慢溶出，污染了产品。

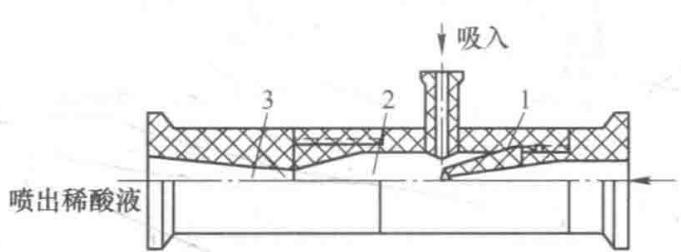

图3：不透性石墨喷射泵结构示意

诊断策略：高精度痕量元素分析

• 电感耦合等离子体质谱（ICP-MS）： 这是分析固体材料中ppb甚至ppt（万亿分之一）级别痕量元素的权威方法。通过对石墨设备的不同部位（如管道内壁、泵体、叶轮）进行取样分析，可以绘制出杂质元素的“地图”，精准溯源污染来自哪个部件。
• 辉光放电质谱（GD-MS）： 对于需要了解杂质沿深度分布的场景（例如，判断污染是来自表层还是整个基体），GD-MS能够提供高分辨率的深度剖析。

表2：石墨喷射泵在不同化工场景的应用实例

如表2所示，随着应用场景从传统的“防腐”向“高纯”领域延伸，对不透性石墨的评价维度也必须升级。一份只包含力学性能和耐温等级的规格书，对于高纯应用是远远不够的。

结论：让检测报告成为决策的“导航仪”

不透性石墨制品，从管道、管件（如图4所示）到复杂的泵阀，其可靠性是一个系统工程，取决于石墨基体、浸渍树脂、加工工艺和安装使用的每一个环节。当失效发生时，与其陷入无休止的扯皮，不如相信科学。

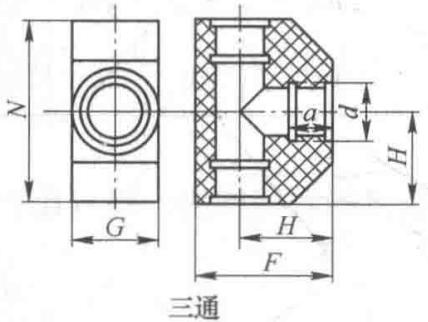

图4：常见的不透性石墨管件（三通、弯头等）

一份真正有价值的检测报告，绝非冰冷数据的堆砌，而是基于应用场景的深度解读。它能将微观世界的‘蛛丝马迹’，翻译成指导您工艺优化、供应链筛选和设备可靠性提升的‘行动指南’。它能清晰地告诉您，问题的根源是树脂选型错误、浸渍工艺缺陷、安装应力过大，还是材料中潜藏的有害杂质。

下一次，当您的石墨设备再出状况时，请记住，裂纹和污染物不会撒谎。让专业的材料分析，成为您走出困境、做出正确决策的导航仪。
