从“天衣无缝”到“千疮百孔”：石墨换热器失效背后，被忽视的材料学“黑洞”

在化工、冶金及新能源领域，板室式不透性石墨热交换器以其卓越的耐腐蚀性和高效的传热性能，被誉为处理强腐蚀性介质（如盐酸、含氟介质）的“重器”。其设计寿命通常可达5年以上，一台11m²的设备在盐酸冷却应用中的效能甚至能匹敌150m²的传统陶瓷设备。然而，在精工博研的失效分析实验室中，我们却频繁见到这样的案例：价值不菲的石墨换热器，在服役数月后便出现渗漏、串漏甚至板片开裂，导致整条生产线非计划性停车，损失惨重。

现场的初步结论往往归咎于“粘接不良”或“超压操作”。但这些结论对于防止下一次事故的发生，几乎毫无价值。作为材料科学家，我们深知，宏观的设备失效，其根源必然深植于材料微观结构的“魔鬼细节”之中。当您的石墨设备过早“报废”时，真正的元凶可能并非操作工的失误，而是以下四个被普遍忽视的材料学“黑洞”。

黑洞一：伪“不透性”——浸渍树脂的隐形缺陷

不透性石墨的核心工艺，在于使用酚醛树脂等高分子材料对多孔的石墨基体进行高压浸渍与固化，以封堵其固有孔隙。理论上，这层“保护罩”应是致密且均匀的。但现实是，浸渍工艺的微小偏差，会埋下致命的隐患。

隐患A：未完全固化的树脂。 如果浸渍过程中的温度、压力控制或固化时间不足，树脂将无法达到理想的交联密度。这种“半成品”在设备出厂的常压测试中可能侥幸过关，但在实际工况的化学腐蚀与热应力联合作用下，会逐渐被溶蚀、降解，形成新的渗漏通道。
隐患B：树脂中的“水与气”。 原料树脂中过高的水分和挥发分含量，在固化过程中会形成微米级的气泡和孔隙，破坏了密封层的完整性。这些缺陷在设备投用初期难以察觉，但随着时间推移，腐蚀介质会沿着这些微观通道“潜行”，最终导致宏观的泄漏。

仅仅依赖设备商的合格证是远远不够的。一份真正可靠的质量评估，需要深入材料内部。通过扫描电镜（SEM）结合能谱分析（EDX），我们可以清晰地观察到树脂在石墨孔隙内的填充状态与分布均匀性。而通过热重分析（TGA-MS），则能精准量化树脂的固化程度与残留挥发物，从源头识别出这种潜伏的风险。

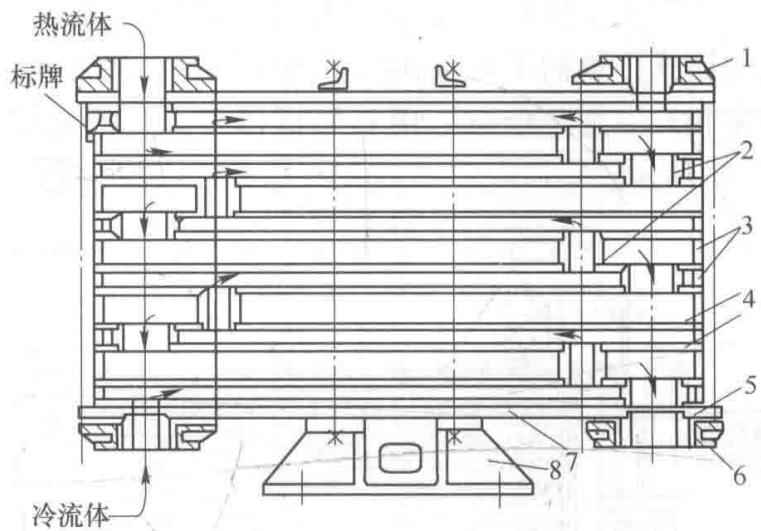

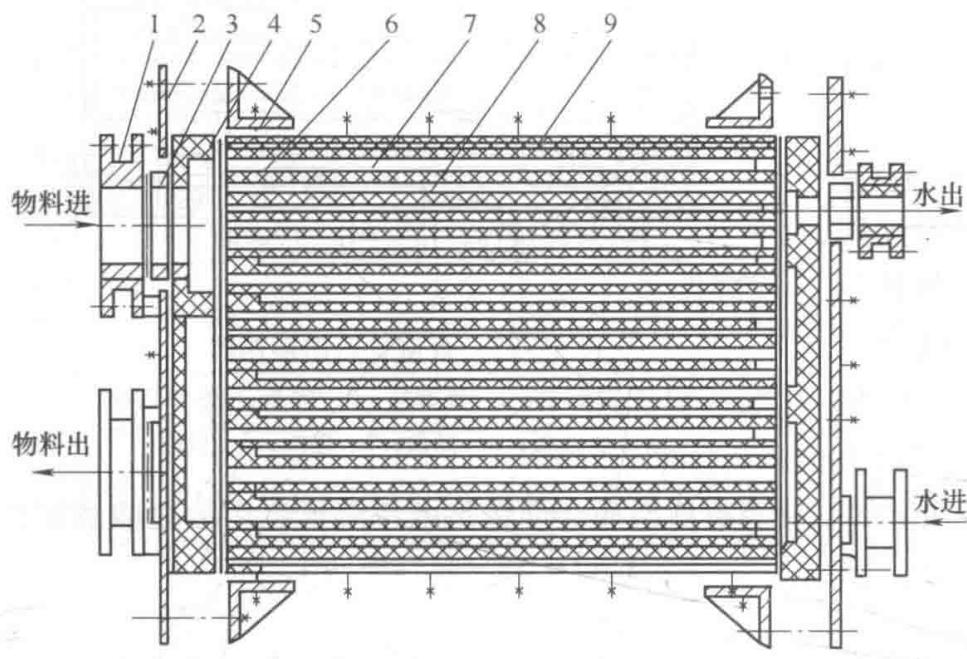

图1 板室式石墨换热器结构示意

黑洞二：脆弱的“胶结线”——被误解的界面科学

板室式换热器是由数十上百块石墨板通过酚醛胶泥粘接而成的复杂集合体（如图1）。这条长达数百米的胶结线，是整个设备的生命线。我们发现，大量的失效并非石墨板本体的破损，而是胶结界面的“脱开”。

问题根源A：表面的“假清洁”。 石墨加工后，其表面可能残留有脱模剂、切削液或微细的石墨粉尘。如果粘接前未能实现物理与化学层面的双重洁净，胶泥就无法与石墨基体形成有效的润湿和化学键合。这就像在油腻的盘子上涂胶水，结合力无从谈起。
问题根源B：胶泥的“坏配方”。 胶泥的性能不仅取决于树脂本身，更受填料（如石墨粉）的影响。若填料中混入碳酸盐等杂质，在酸性工况下会与介质反应生成气体，导致胶层内部产生鼓泡、开裂。胶泥配比不当、搅拌不均或施工环境温湿度失控，都会导致固化后的胶层孔隙率过高，强度不足。

失效分析的价值，在于精确诊断是“粘接失效”（胶泥与石墨脱开）还是“内聚失效”（胶泥本身开裂）。通过对失效界面进行微观形貌观察（SEM）和表面化学分析（如FTIR、XPS），我们可以判定失效的根本原因，究竟是表面处理不当，还是胶泥本身的质量缺陷。这种基于证据的诊断，是您与供应商进行技术交涉或索赔的有力依据。

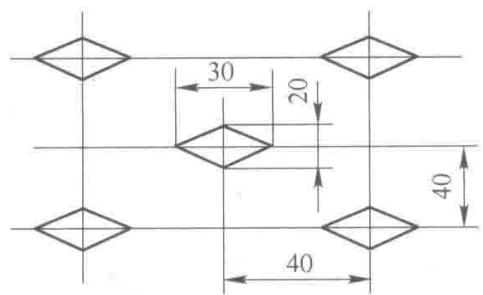

图2 传热板上支撑与导流的垫块分布

黑洞三：失之毫厘的“应力幽灵”——加工精度与结构设计的陷阱

石墨是典型的脆性材料，对局部应力集中极为敏感。设备的设计与加工精度，直接决定了其承压能力和寿命。

陷阱A：不平整的接合面。 如果石墨板的平面度或尺寸公差超标，组装后胶结面的受力将极不均匀。在拧紧拉杆施加预紧力时，部分区域会承受远超设计值的压应力，而另一部分区域则可能“虚不受力”，留下渗漏的隐患。在运行过程中，这些应力集中点便会成为裂纹的萌生源。
陷阱B：不合理的结构设计。 物料进出口的接管处是应力最复杂的区域。如果管口设计缺乏有效的应力过渡，温度的剧烈波动（热冲击）所产生的温差应力会反复作用于此，最终导致疲劳断裂。同样，换热通道内垫块（如图2）的分布、连通管（如图3）的几何形状，都直接影响流体的均匀性和压力分布，设计不当同样会引发局部过热或超压，诱发失效。

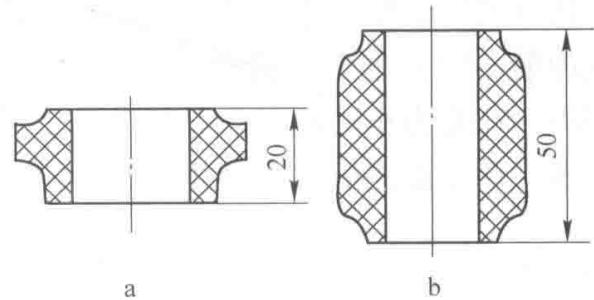

图3 不同功能的连通管结构
