石墨换热器：为何您的“抗腐蚀利器”会提前失效？——从材料科学视角深挖根源

在与强酸、强碱、卤素等极端腐蚀介质的博弈中，石墨换热器常被视为工程师手中的“王牌”。其优异的导热性与远超多数金属的耐腐蚀性，让它在特种冶金、精细化工、硫化工等领域备受青睐。然而，在我们精工博研的失效分析案例库中，一个令人困惑的现象反复出现：两套采购自不同批次、但规格书参数（如工作压力0.2-0.4MPa，使用温度-30~150°C）几乎完全一致的石墨换热器，一套能稳定运行超过4年，另一套却在数月内就出现效率锐减、甚至介质泄漏的严重问题。

问题出在哪里？答案往往隐藏在规格书之外，深藏于石墨材料本身的微观世界中。作为材料科学家，我们必须指出一个残酷的事实：您采购的并非一块“完美”的石墨，而是一个复杂的、由石墨基体、浸渍树脂、胶粘剂共同构成的复合系统。任何一个环节的微小瑕疵，都可能成为整个设备失效的导火索。

一、浸渍工艺的“魔鬼细节”：看不见的孔隙是泄漏的起点

天然石墨或人造石墨本体都存在一定比例的固有孔隙，这使其无法直接用于承压流体设备。因此，“浸渍”成为赋予其不透性的关键工序。酚醛树脂、呋喃树脂或PTFE等被用来填充这些微孔。但问题恰恰在于，填充得“好不好”？

一个常见的认知误区是，只要设备出厂时不漏，浸渍就是合格的。然而，真正的考验来自实际工况下的热循环与化学侵蚀。

• 浸渍不充分与“假性密封”： 低成本或不成熟的工艺可能导致树脂仅在材料表层形成一层薄膜，深层孔隙并未被有效填充。在我们的分析中，通过扫描电镜（SEM）观察失效换热器的截面，经常能发现大量裸露的、未被树脂覆盖的石墨颗粒。这些区域在初始的气密性测试中可能侥幸过关，但在介质的持续渗透和压力波动下，会迅速成为泄漏通道。
• 树脂选型与工况的错配： 浸渍树脂的种类直接决定了换热器的耐腐蚀谱。例如，在处理某些强氧化性介质时，若错误选用了耐氧化性较差的酚醛树脂，树脂本身会发生降解，导致密封失效。一份专业的浸渍石墨耐腐蚀性测试报告，应当包含对浸渍树脂成分的精确鉴定（如通过FTIR或Py-GC-MS），并评估其在模拟工况下的长期化学稳定性。

所以，浸渍石墨的可靠性，并非取决于“有”浸渍，而在于浸渍的“均一性”与“渗透深度”。

二、胶接缝：被忽视的“阿喀琉斯之踵”

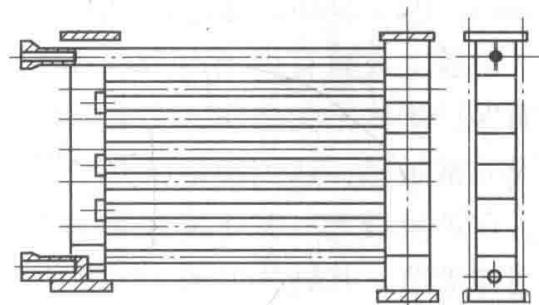

原文中提到的多种石墨换热器，如排管式、鼠笼式，其复杂的结构都离不开一个核心工艺——“胶结”。石墨管与分配板、接头之间的粘接，构成了设备中最薄弱的环节。

胶接缝的失效通常源于以下几点：

1. 热失配应力： 石墨、胶粘剂的热膨胀系数存在差异。在频繁的升降温过程中，界面处会产生剪切应力。如果胶粘剂的韧性不足或与石墨的浸润性不佳，微裂纹便会萌生并扩展，最终导致脱粘。
2. 化学渗透与溶胀： 没有任何胶粘剂是绝对“万能”的。某些溶剂型介质可能会缓慢渗透胶层，使其溶胀、软化，导致粘接强度急剧下降。
3. 固化工艺缺陷： 胶粘剂的固化温度、时间、压力控制不当，会导致固化不完全或产生内应力，为早期失效埋下伏笔。

对工程师而言，这意味着在评估这类设备时，不能只看整体，更要关注细节。一份可靠的石墨设备粘接强度检测，应模拟真实工况的温湿度及化学环境，对胶接样件进行拉伸、剪切和疲劳测试，从而量化其长期服役的可靠性。

三、结垢分析：从“洗垢”到“寻根”

几乎所有换热器都面临结垢问题，石墨换热器也不例外。原文提到“极易积污，积污后应用盐酸清洗处理”。这种处理方式看似直接，却可能掩盖了更深层次的问题。

我们主张，在清洗前，对垢样进行一次彻底的换热器结垢成分分析。为什么？

• 识别腐蚀产物： 通过X射线衍射（XRD）和X射线荧光光谱（XRF）分析，如果垢样中发现了本不应存在的金属元素，这可能暗示着上游设备（如管道、泵）正在发生腐蚀，而石墨换热器只是“受害者”和“报警器”。
• 优化清洗方案： 精确了解垢样的化学成分（如碳酸盐、硫酸盐、硅酸盐或有机聚合物），可以帮助我们选择最高效且对基材损伤最小的清洗剂，避免使用盐酸等强酸对浸渍不佳的区域造成二次损伤。
• 反推工艺问题： 垢样的形成与工艺流体的pH值、温度、流速、杂质浓度密切相关。分析结果可以为工艺工程师提供优化操作参数、减少结垢趋势的直接依据。

从被动地“洗垢”，到主动地“寻根”，这体现了从设备维护到工艺管理的思维跃迁。

四、结构选型背后的材料风险权衡

不同的结构设计，如插入式、环流式、套管式，其应用场景和优缺点各不相同，但其材料失效的风险点也各有侧重。

• 插入式与套管式： 这类结构通常涉及石墨与金属（如钢管）的组合。这里的关键风险在于两种材料的电化学腐蚀以及密封界面的可靠性。一旦密封失效，工艺介质接触到内部钢管，将引发快速腐蚀。
• 鼠笼式与排管式： 胶接点数量众多，粘接质量的一致性是最大的挑战。一个点的失效，就可能引发连锁反应。
• 环流式： 由石墨板和垫块组成，密封垫片的材质选择、耐老化性能以及压紧面的平整度至关重要。其高达2MPa的许用压力（若数据无误），对材料致密性和整体结构强度提出了极为苛刻的要求。

结论：超越规格书，拥抱深度材料洞察

石墨换热器的性能和寿命，远非简单的温度、压力参数所能定义。它是一场关于材料科学、界面化学和工程设计的综合考验。当您的设备出现性能不达标或过早失效时，仅仅与供应商争论规格书上的数据是远远不够的。

所以，一份真正有价值的检测报告，绝非冰冷数据的堆砌，而是基于应用场景的深度解读。它能将微观世界的“蛛丝马迹”，翻译成指导你工艺优化、供应链筛选和性能突破的“行动指南”。当常规检测手段已无法解释您的困惑时，或许是时候寻求更深层次的微观洞察了。
