辐射应用中的石墨：为何“同规不同质”？关键在于微观结构的精细表征

在先进科学与工业领域，从同步辐射光源的X射线光学元件，到核反应堆中的中子分析，碳石墨材料，特别是高定向热解石墨（HOPG），扮演着不可或缺的角色。然而，一个长期困扰着工程师和科研人员的难题是：为什么两批采购自不同供应商、甚至同一供应商的石墨制品，明明规格书上的参数（如密度、纯度）完全一致，但在实际应用中，其性能表现却可能天差地别？

一套价值不菲的X射线单色器，可能因为其中一片HOPG的性能不达标而导致整个光束线分辨率下降；一次关键的痕量元素辐射分析，也可能因为炭精坩埚中未被检出的ppb级杂质（如硼）被中子活化，而引入巨大的背景噪声。这些问题的根源，往往隐藏在规格书无法体现的微观结构之中。

对于在极端辐射环境下工作的石墨材料，宏观参数的达标只是“准入门槛”，决定其性能上限与稳定性的，是其微观世界的“指纹”——晶体取向度、缺陷分布以及杂质元素的存在形态与均一性。

1. 应用场景的“双刃剑”：化学纯度与结构纯度的双重考验

辐射环境对石墨材料的要求是极致且分裂的。不同的应用，关注的焦点截然不同，这也对我们的检测与表征提出了双重挑战。

场景一：辐射分析用炭精盒——化学纯度的“绝对零容忍”

在利用原子反应堆进行中子活化分析时，炭精盒被用作盛放待测样品的坩埚。在这里，石墨的角色看似简单——一个耐高温的惰性容器。但真正的挑战在于，中子束流不会区分样品和容器。如果坩埚材料本身含有微量的、高中子俘获截面的元素（如B, Cd, Gd等），这些杂质元素被活化后就会成为强烈的辐射源，对样品的微量分析造成致命的干扰。

因此，这类应用对石墨的化学纯度要求达到了极限。常规的化学分析方法往往力不从心，必须借助辉光放电质谱（GD-MS）等高灵敏度技术，实现对ppb（十亿分之一）甚至ppt（万亿分之一）级别杂质元素的精准定量，才能确保分析结果的真实可靠。这里的核心痛点是：你采购的“高纯石墨”，真的足够“纯”吗？

场景二：射线光学元件——结构纯度的“极致有序”

与化学纯度同样重要的，是结构纯度。在低能级核废料的4π测定器中，人造石墨墙体利用其对中子的高反射率来构建一个封闭的测量空间。而在更为精密的X射线和中子衍射装置中，高定向热解石墨（HOPG）则被用作反射镜和单色器，其作用是从复杂射线源中“筛选”出特定波长的、高度准直的射线束。

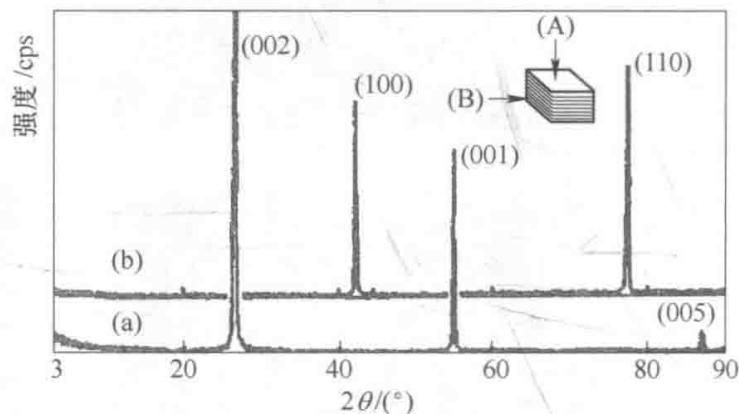

图1：典型高定向热解石墨（HOPG）的X射线衍射谱，尖锐的(00l)衍射峰预示着其高度的晶体取向性。

这种“筛选”能力，完全依赖于石墨晶体结构的高度有序性。理想的HOPG，其内部无数个石墨烯片层应该像一叠码放整齐的扑克牌，所有片层的法线方向（c轴）都指向同一个方向。任何偏离这种理想排列的“瑕疵”，都会导致射线散射或吸收，直接影响仪器的分辨率和信噪比。

2. 高定向热解石墨（HOPG）：“平均值”之外的性能密码

自上世纪70年代以来，HOPG因其优异的性能和稳定性，已全面取代了易潮解的NaCl晶体等早期材料，成为X射线与中子光学领域的核心材料。它是通过对热解石墨（PG）进行高温高压处理，或对特定高分子前驱体（如聚酰亚胺薄膜）进行高温石墨化而制得的一种近似单晶的材料。

衡量HOPG品质的核心指标是镶嵌角（Mosaic Spread, MS），它描述了内部微晶c轴取向的离散程度，角度越小，取向性越好。

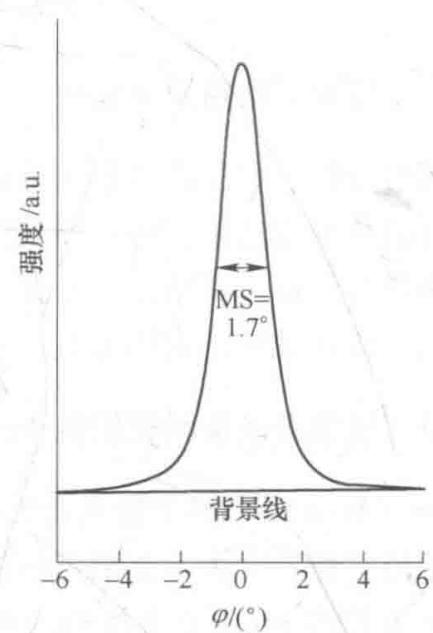

图2：通过X射线摇摆曲线测定HOPG镶嵌角（取向分布）的实例，峰形的宽窄直接反映了晶体取向的一致性。

然而，一个普遍的认知误区在于，仅仅依赖供应商提供的一个平均MS值来评判材料优劣。在我们的失效分析案例中，大量“合格”的HOPG元件，其问题的根源恰恰在于取向度的不均匀性。一块标称MS为0.8°的HOPG，可能在其工作区域的某个局部，实际的MS值劣变为2.0°，这个“性能短板”足以毁掉整个光学系统的精度。

表1：不同类型石墨材料的物性对比

从上表可以看出，随着晶体有序度的提升（从PFGB到HOPG再到单晶），材料的各项异性特征愈发显著。例如，沿片层方向（a-b方向）的热导率和电导率极高，而垂直于片层方向（c轴）则表现为优良的绝热和绝缘体。这种极致的各向异性正是其功能性的来源，而任何微观结构的无序都会破坏这种特性。

3. 从“看山是山”到“看山不是山”：揭示微观真相的多维表征

要真正掌控石墨材料的性能，就必须超越宏观平均值的局限，深入其微观世界。这需要一套组合式的、多维度的表征方案。

• 从点到面：镶嵌角分布面扫描（Mapping）我们不能满足于单点的MS值，而是利用高分辨率X射线衍射仪，对HOPG元件的工作表面进行逐点扫描，绘制出完整的镶嵌角分布图。这能直观地暴露出品质不均的区域，为器件筛选和工艺优化提供直接依据。

• 追根溯源：前驱体与工艺的显微印记最终的石墨微观结构，深刻地烙印着其“出身”的痕迹。

• 集结石墨（Kish Graphite）：从熔融铁水中析出的KG，具有近乎完美的石墨层面，但尺寸受限，形态不规则，难以加工成大型构件。其SEM图像下清晰的解理台阶，是其优良取向的直观证据。

• 高分子转化法：以Kapton®（聚酰亚胺）薄膜为例，其高分子链在薄膜阶段的取向程度，直接决定了最终石墨化产物的取向度。TEM显微照片可以清晰地揭示，取向良好的前驱体（图4a）能形成大面积连续的石墨晶格，而无取向的前驱体（图4b）则只能得到混乱的微晶结构。

图3：集结石墨（KG）剖切面的SEM图像，展示了高度取向的层面断裂结构。

图4：经2800℃处理后，取向(a)与无取向(b)的Kapton型聚酰亚胺薄膜的TEM显微照片，其微观结构差异巨大。

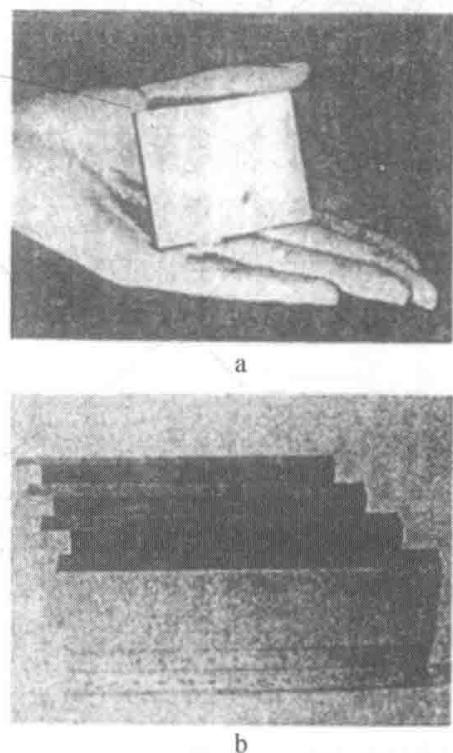

图5：由Kapton树脂制成的高性能石墨片，分别用作X射线单色器(a)和中子射线滤波器(b)，其优异性能源于前驱体的精确控制。

因此，一份真正有价值的检测报告，绝非冰冷数据的堆砌，而是基于应用场景的深度解读。它能将XRD的衍射峰、SEM的形貌、TEM的晶格像与材料的最终性能关联起来，将微观世界的‘蛛丝马迹’，翻译成指导你工艺优化、供应链筛选和性能突破的‘行动指南’。当常规检测手段已无法解释您的困惑时，或许是时候寻求更深层次的微观洞察了。
