碳基色谱填料如何破解分析分离难题

现有分析手段无法精准、高效地表征其复杂体系。 一个典型的场景是，研发工程师拿着两批次的原料，规格书参数几乎一模一样，但最终产品性能却天差地别。问题出在哪？答案很可能就隐藏在常规检测无法触及的微观世界里，而色谱分析，正是窥探这个世界的窗口。

然而，这个窗口本身，也常常会“起雾”。您是否也曾被这些问题困扰？

• 气相色谱（GC）分析：在分析工业尾气或化学反应气体时，分子筛色谱柱对CO₂的“致命”吸附，导致峰形严重拖尾甚至不出峰，而样品中的水汽更是会迅速降低柱效，使得数据重现性成为奢望。

• 液相色谱（HPLC）分析：面对强极性化合物（如某些药物中间体、代谢物），常规的C18反相柱几乎没有保留，样品直接穿透；而在碱性流动相条件下，硅胶基质的柱子又迅速水解报废，成本高昂。

这些看似是分析方法的难题，其根源却是材料的局限。无论是分子筛的极性骨架，还是硅胶基质的化学不稳定性，都决定了它们在应对苛刻分析任务时的“天花板”。今天，我们不谈常规的参数对比，而是深入探讨一种颠覆性的解决方案——高性能碳基色谱填料，以及如何通过深刻的材料表征，真正驾驭它。

一、气相色谱的“破局者”：告别双柱切换与水分干扰

在传统的无机永久气体分析中，工程师们常常需要搭建复杂的双柱系统：一根0.5nm分子筛柱分离O₂、N₂、CH₄、CO，另一根多孔聚合物柱分析CO₂和轻烃。这不仅意味着繁琐的阀切换、双倍的校准工作量，更致命的是，当样品中CO₂浓度较高或含有微量水时，分子筛柱的性能会快速、不可逆地衰减。

问题的核心在于吸附机理。 分子筛依靠其规整的孔道结构和骨架上的极性位点进行筛分和吸附。这种亲水性表面，使得它对水分子有极强的亲和力，同时对极性的CO₂分子产生近乎化学吸附的强作用力，难以脱附。

而碳基填料，特别是以特种高分子为前驱体制备的多孔碳微球，则从根本上改变了游戏规则。

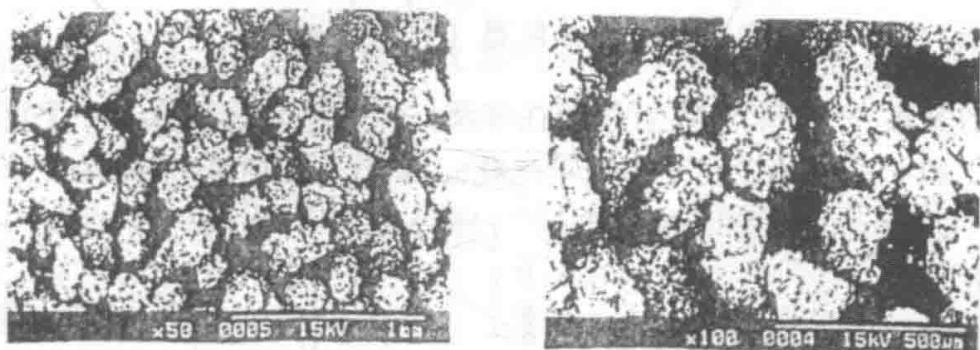

图1：气相色谱用多孔碳填料的显微照片，其不规则的多孔结构是高效分离的关键

它的优势在于：

1. 疏水表面，无惧水汽：碳材料表面天然疏水，水蒸气在其上几乎不被保留，不会产生干扰峰。即便有少量吸附，也可以通过简单的程序升温轻松脱除，而不会像分子筛那样造成永久性损伤。

2. 一柱通吃，简化流程：凭借其优化的孔结构和表面化学性质，单根碳基色谱柱即可在一次进样中，实现从O₂、N₂到CO、CH₄、CO₂，乃至N₂O、C₂H₄、C₂H₆等多种组分的基线分离。这意味着更短的分析周期、更简单的仪器配置和更低的维护成本。

3. 性能稳定，批次均一：与来源复杂的活性炭不同，现代高性能碳填料多采用高纯度合成高分子为原料，通过精确控制的碳化和活化工艺制成。这保证了其孔径分布、比表面积等关键参数具有极高的批次稳定性和一致性。

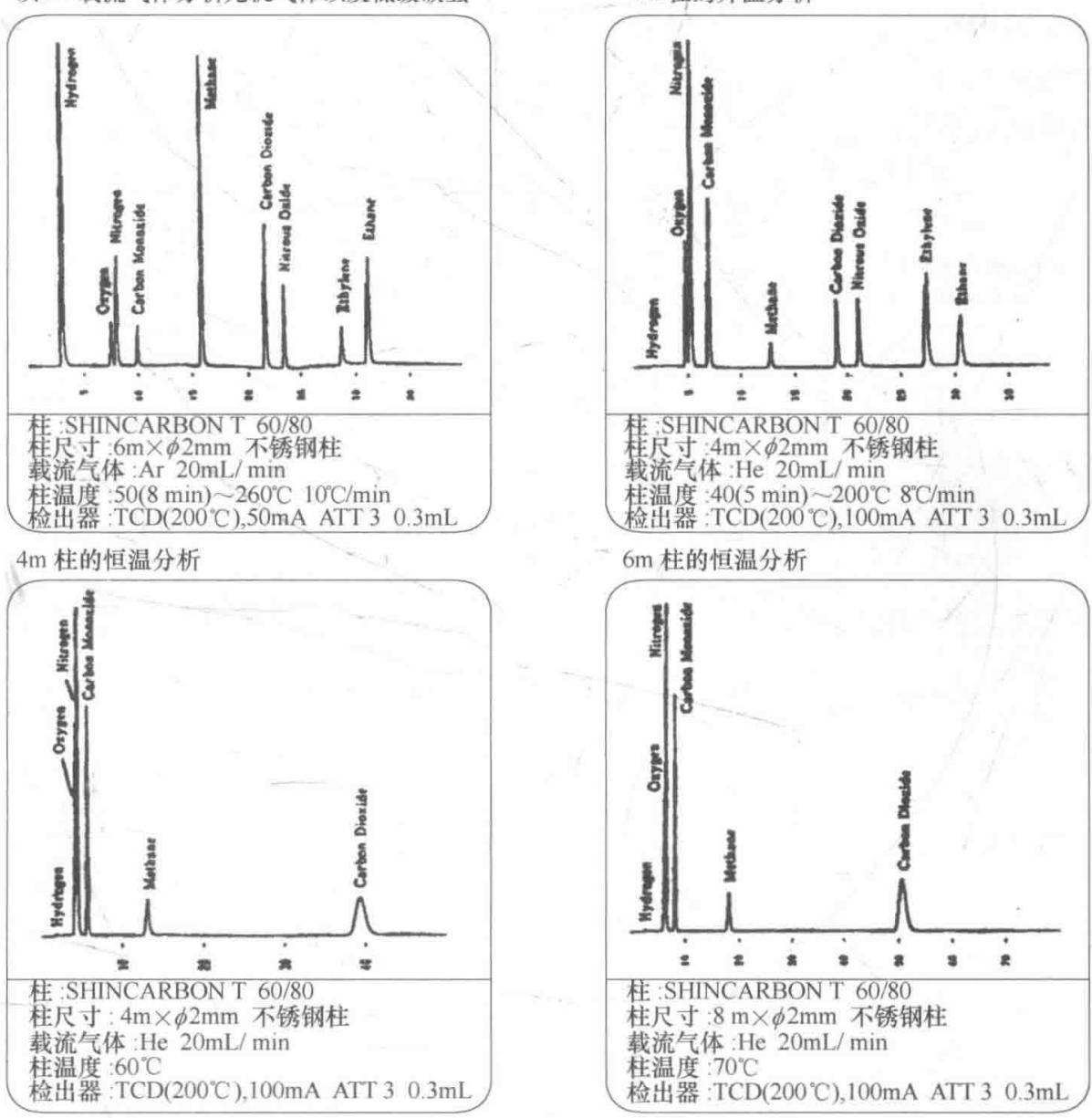

图2：采用碳基填料的单柱气相色谱，实现对水、永久气体和轻烃的基线分离，展示了其卓越的综合性能

如图2所示，仅用一根色谱柱，通过简单的升温程序，即可完美分离包含永久气体和低级碳氢化合物的复杂混合物。这对于催化反应研究、工业流程气体监控等应用，其价值不言而喻。

二、液相色谱的“特种兵”：攻克极性与极端pH挑战

在液相色谱领域，十八烷基键合硅胶（ODS或C18）凭借其通用性占据主导地位。但其短板同样明显：在pH > 8的环境下，硅胶基质会发生水解，导致固定相流失、柱效锐减；对于强极性化合物，由于缺乏有效的保留机理，往往束手无策。

此时，**多孔石墨碳（Porous Graphitic Carbon, PGC）**便作为“特种兵”登场。

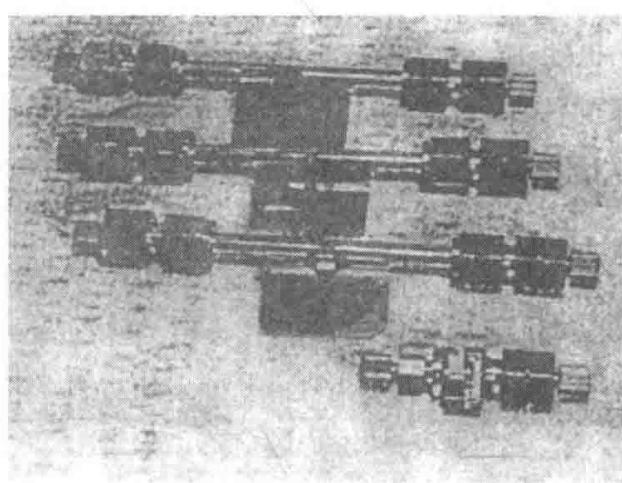

图3：用于高效液相色谱的不锈钢色谱柱

与GC填料不同，用于HPLC的碳填料通常是机械强度更高的球形颗粒，以承受高压。如图4所示，其完美的球形和均一的粒径是保证高柱效和低背压的基础。

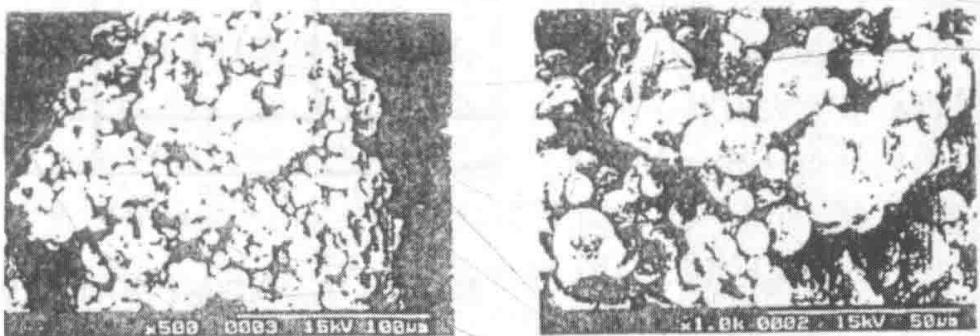

图4：液相色谱用球形碳填料的显微照片，其规整的形态是实现高效分离的保障

PGC的独特之处在于其100%的石墨化碳表面，这带来了两大革命性优势：

1. 超宽pH耐受性（1-14）：纯碳骨架在任何pH的流动相中都极其稳定，让分析工作者可以从容地选择最优pH条件来改善分离度，而无需担心对色谱柱的损伤。

2. 独特的“极性保留”机制：在反相色谱中，一般是“疏水保留疏水”。但PGC却能有效保留许多强极性化合物。这源于一种被称为“极性诱导偶极”的相互作用。当极性分析物流经石墨化碳表面时，会诱导碳表面的π电子云发生极化，从而产生静电吸引力，实现对传统反相柱无法保留的物质的有效保留。

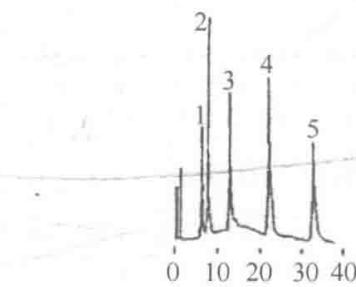

图5：碳基色谱柱（下）与传统ODS柱（上）在高亲水性物质分离上的对比，碳柱展现出明显更强的保留和更好的分离效果

如图5对高亲水性物质（邻苯二酚胺类）的分离实例，传统ODS柱（上图）对这些物质几乎没有保留，所有组分在死时间附近流出，无法分离。而PGC柱（下图）则提供了足够的保留和优异的分离度。

此外，PGC平坦的石墨片层结构使其对分析物的空间结构和几何形状极为敏感。这种独特的“形状识别”能力，使其在分离结构异构体、几何异构体等“老大难”问题上，常常能带来意想不到的惊喜。

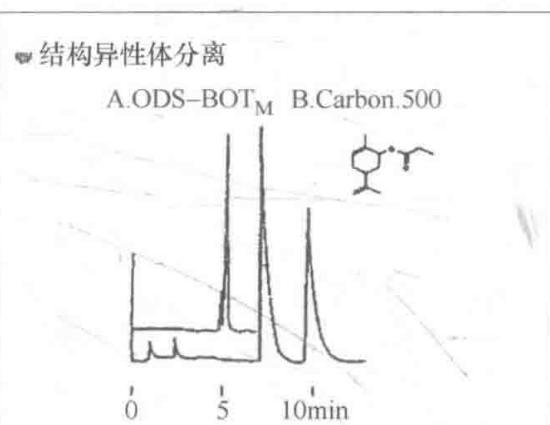

图6：碳基色谱柱在碱性药物和类固醇异构体分离中的应用实例，展示了其在复杂体系中的强大分离能力

从“用好”到“洞悉”：材料表征是核心竞争力

看到这里，您可能会认为，只要换用碳基填料，所有问题便迎刃而解。但现实是，碳材料的世界远比我们想象的复杂。不同厂家、不同批次的碳填料，即便标称规格相同，其分离性能也可能存在差异。为什么？

因为决定其性能的，不只是粒径和孔径这些宏观参数，更是深层次的微观结构与表面化学：

• 石墨化度：对于PGC，石墨化程度直接影响其π电子云的分布和极性保留能力。

• 孔径分布：是决定传质效率和比表面积的关键。

• 表面官能团：残留的含氧官能团会引入极性位点，影响疏水性和峰形。

• 痕量杂质：ppb级的金属杂质可能会成为催化活性位点，导致样品降解或不可逆吸附。

因此，一份真正有价值的检测报告，绝非冰冷数据的堆砌，而是基于应用场景的深度解读。它能将材料微观世界的“蛛丝马迹”，翻译成指导您选择色谱柱、优化分析方法、甚至反向指导材料合成的“行动指南”。当常规分析手段已无法解释您的分离困惑时，或许是时候寻求更深层次的微观洞察了。

精工博研测试技术（河南）有限公司（原郑州三磨所国家磨料磨具质量检验检测中心），央企，国字头检测机构，提供专业的多孔碳材料分析与色谱柱填料表征服务，为您的材料研发与质量控制保驾护航。欢迎垂询，电话19939716636
