从“金属思维”到“石墨思维”：规避炭石墨机械件设计的五大隐形陷阱

作为一名在精工博研实验室深耕多年的碳材料科学家，我见过太多因炭石墨零件失效而导致的项目停滞与巨额损失。最常见的场景，莫过于一位充满信心的工程师，拿着一份完美的金属零件图纸，说：“就照这个，换成石墨材料。” 结果，在远低于设计载荷的工况下，零件应声脆断。

问题出在哪里？他们用设计钢材的“金属思维”，去驾驭一种性能如同精密陶瓷的材料。炭石墨，尤其是用作机械摩擦件、热场结构件时，其优异的自润滑、耐高温特性背后，隐藏着一套截然不同的物理法则。若不洞悉其“脾性”，再精良的加工也只是通往失败的捷径。

今天，我将为你揭示从金属思维转向“石墨思维”必须规避的五大设计陷阱。这不仅是理论知识，更是我们从无数失效分析案例中提炼的实战经验。

陷阱一：强度的“方向性”与“离散性”——被数据表误导的可靠性

工程师最容易犯的第一个错误，是迷信材料规格书（TDS）上的强度值。

金属思维：材料的抗拉、抗压、抗弯强度在数值上相近，且性能稳定。

石墨思维：炭石墨的强度高度“偏科”且极不稳定。其抗压强度极高，但抗弯强度可能只有抗压的1/3，而抗拉强度更是低至1/12。更致命的是，同一批次材料，你测出的抗压强度数据，误差高达200%都毫不稀奇。

为什么会这样？因为炭石墨材料内部并非均匀的整体，而是由石墨颗粒、粘结剂碳化的残炭以及无处不在的微米级孔隙构成的复合体。这些孔隙和微裂纹，在受压时会被“压实”而影响不大，但在受拉或受弯时，则会成为裂纹的起点，导致灾难性的脆性断裂。

【实战启示】：

• 设计约束：永远让炭石墨零件处于受压状态。任何需要承受显著拉伸或弯曲应力的设计，从源头上就是错误的。
• 性能表征：仅有一个平均强度值是毫无意义的。一份可靠的来料检验，必须包含对强度数据分布范围（如韦伯模量分析）的评估，以及通过扫描电镜（SEM）对内部孔隙结构、裂纹分布的直观表征。这才能告诉你，材料的“最弱点”在哪里，而非“平均水平”如何。

陷阱二：应力集中——脆性材料的“阿喀琉斯之踵”

金属因其塑性，在遇到尖角、开孔等应力集中点时，会通过微小的局部变形来“卸力”。而炭石墨完全没有这个能力，其破坏变形量不超过1%。

金属思维：允许尖锐内角、薄壁、突然的截面变化。

石墨思维：任何应力集中点都是断裂的“预告”。一个未经倒角的直角，其尖端承受的应力可能是平均应力的数倍甚至数十倍，足以让零件在使用、运输乃至安装过程中就直接报废。

图1：炭石墨零件的正确与不正确结构示例，核心在于避免应力集中

【实战启示】：

• 结构优化：设计必须遵循“圆润、厚实、简约”的原则。所有棱角必须做大尺寸的倒角或圆角过渡。避免薄壁结构（壁厚与直径比不宜过小），避免复杂的内孔和细长的悬臂。
• 加工控制：图纸上画出完美的圆角，不代表加工就能实现。一个劣质的加工可能留下肉眼难见的刀痕，这本身就是新的微观应力集中点。因此，对关键部位进行表面轮廓度和粗糙度检测至关重要。

陷阱三：热膨胀失配——高温应用中的“无声杀手”

在半导体热场、特种冶金等领域，炭石墨零件常与金属部件组合使用。这是一个经典的“冰与火之歌”：炭石墨的线膨胀系数（CTE）远小于金属。

金属思维：采用螺栓、销钉、键槽等常规方式进行紧固连接。

石墨思维：在高温下，金属部件会剧烈膨胀，而石墨几乎“原地不动”。如果采用刚性连接，金属的膨胀力会像一把巨钳一样，轻易地将石墨零件挤碎。

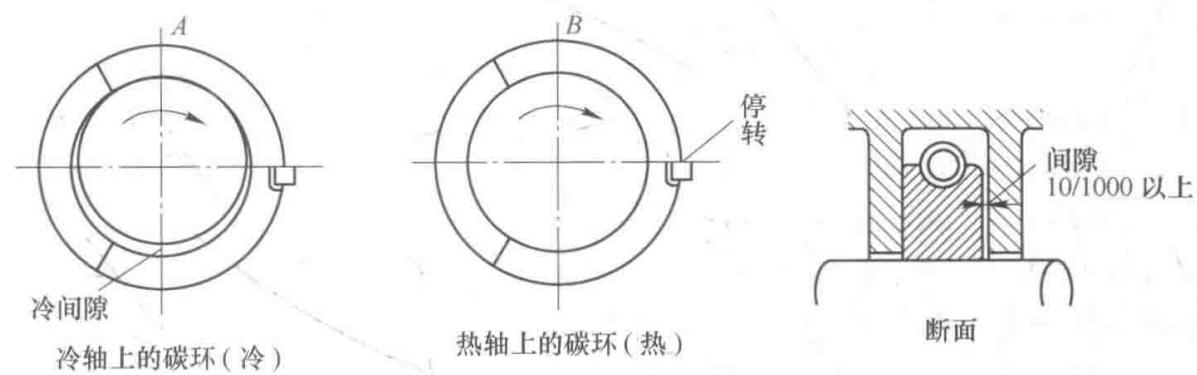

图2：冷、热间隙示意图，精确计算工作温度下的间隙是设计的核心

【实战启示】：

• 连接方式：
  • 低载荷：采用浮动连接，如利用平座上的止动销来限制转动，但允许轴向自由滑动。
  • 高载荷/精密固定：采用加热金属套的“热套”或冷却石墨件的“冷装”工艺，利用热胀冷缩产生的包紧力来固定。
  • 辅助固定：在某些场合，使用耐高温的胶粘剂或陶瓷漆也是一种有效的柔性连接方案。
• 关键检测：设计的前提是获得精准的材料热膨胀系数。必须通过热机械分析仪（TMA）或热膨胀仪（DIL）获取材料在整个工作温度区间的CTE曲线，而不是依赖一个常温下的数值。这对于计算“冷间隙”与“热间隙”至关重要。

陷阱四：摩擦副的“攻守之道”——被忽略的对偶面

在密封环、轴承等摩擦应用中，人们往往只关注石墨件本身的磨损，却忽略了与其对磨的金属表面。

金属思维：只要硬度足够，金属表面加工到一定粗糙度即可。

石墨思维：与石墨对磨的金属表面，其状态直接决定了石墨的“生死”。一个粗糙的金属表面，在微观下就像一把锉刀，会持续不断地“切削”石墨，导致磨损率居高不下，永远无法进入稳定的磨合期。

【实战启示】：

• 对偶面要求：与石墨摩擦的金属表面必须进行精加工，最好是抛光或研磨至镜面级别。其表面粗糙度（Ra）是决定整个摩擦系统寿命的关键参数。
• 系统性分析：当出现异常磨损时，失效分析不能只看石墨零件。必须同时对金属对偶件进行表面形貌和粗糙度分析。我们经常发现，问题的根源是金属件的加工质量不达标，或是在运行中被硬质颗粒划伤。

陷阱五：公差的“经济学”与“必要性”——过度设计与性能不足的平衡

炭石墨加工成本不菲，对公差的追求需要理性。

金属思维：所有尺寸都追求尽可能高的精度。

石墨思维：将精度用在“刀刃”上。对于非配合的轮廓尺寸，采用模压成型公差或常规机加工公差即可，这能显著降低成本。但对于决定性能的“核心尺寸”，则必须投入血本。

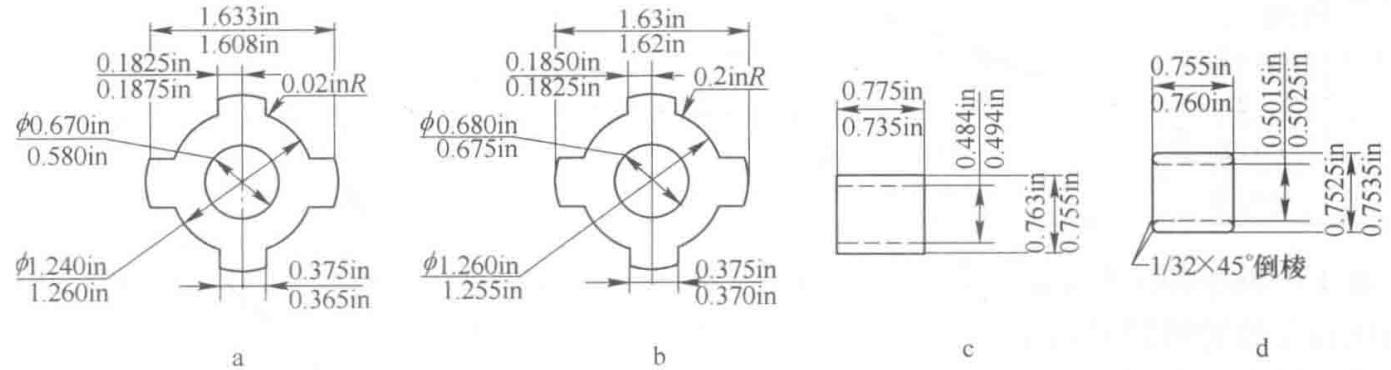

图3：炭密封件的尺寸标记实例，展示了模压与机加工的不同公差要求

【核心公差关注点】：

• 摩擦面：平面度、平行度、垂直度是重中之重。这些参数决定了接触应力的均匀分布，直接影响密封性能和磨损寿命。使用光学平晶进行光带检测是评价平面度的经典方法。
• 配合间隙：内外径的公差直接决定了与金属件的配合间隙，这在考虑热膨胀后尤为重要。

下表列出了一些典型的公差标准作为参考，但最终的公差设定应完全取决于具体应用。

表1：美国USG公司标准公差示例

表2：法国罗兰炭素公司标准公差示例

结论：从材料表征开始的“石墨思维”

从“金属思维”切换到“石墨思维”，本质上是从“想当然”的设计，转变为一种“基于深度洞察”的设计。这意味着，在绘制图纸之前，你必须像侦探一样，全面掌握你手中这块炭石墨的真实“档案”：它的内部微观结构、真实的强度分布、在工作温度下的热膨胀行为、以及它与配对材料的摩擦学特性。

所以，一份真正有价值的检测报告，绝非冰冷数据的堆砌，而是基于应用场景的深度解读。它能将微观世界的‘蛛丝马迹’，翻译成指导你结构优化、供应链筛选和性能突破的‘行动指南’。当常规检测手段已无法解释您的困惑，或者您希望从源头避免这些代价高昂的陷阱时，或许是时候寻求更深层次的微观洞察了。
