在特种冶金、重型装备或轨道交通领域，当一台核心的直流电机开始频繁出现换向火花时，经验丰富的工程师通常会启动一套标准排查流程：检查换向器是否失圆、表面是否光洁，排查刷握压力是否均匀、电刷位置是否偏移。然而，当这些机械与电气调整都宣告无效后，问题往往指向一个更深层次、也更易被忽视的领域——碳刷材料本身。

您是否遇到过这样的困境：两批次来自同一供应商、规格书参数完全一致的电刷，装机后一台运行平稳，另一台却火花四溅，寿命锐减？这背后隐藏的，正是碳-石墨材料微观世界的复杂性。超过60%的顽固性换向问题，其根源并非机械装配，而是电刷材料与电机实际运行工况的“微观失配”。

这篇文章将带您跳出传统“电-机”二维框架，从材料科学的第三维度，重新审视直流电机的换向火花，并揭示如何通过精准的材料表征，从根源上解决这一顽疾。

1. 换向火花的“表象”：电、位、机的三重奏

教科书将换向火花的原因归结为电磁、电位和机械三大类。这个分类是正确的，但它描述的是现象，而非本质。

机械性原因：换向器偏心、表面粗糙、电刷跳动等，破坏了电刷与换向片之间微米级的稳定接触。
电位性原因：相邻换向片间电压过高（例如，大容量电机中超过25-28V），足以击穿空气隙，尤其在有碳粉堆积时，极易形成电弧。
电磁性原因：这是最核心的电气因素。在毫秒级的换向周期内（T ≈ 0.001s），换向元件中的电流需要从 +i_a 迅速反转至 -i_a。如果电流反转滞后（延迟换向），在电刷离开换向片的瞬间，线圈中残余的电磁能量（L_ri_KK²/2）会以火花的形式剧烈释放。

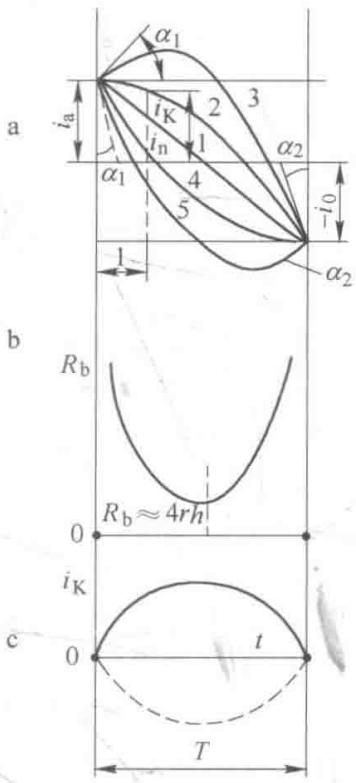

图1 当换向延迟时，残余电流引发的火花能量释放

然而，这些因素并非孤立存在。它们共同指向一个核心战场：电刷-换向器界面。而决定这场战役胜负的关键角色，正是碳刷的材料学特性。

2. 问题的核心：被误读的“理想换向”与碳刷的真正使命

所谓理想的“直线换向”，即电流随接触面积线性变化，在现实中几乎不存在。改善换向的本质，是利用电刷的电阻来主动干预换向过程，即“电阻换向”。

当电刷同时接触两块换向片时，会短路一个电枢线圈。此时，电流分配取决于两条路径的接触电阻。拥有较高且稳定接触电阻的电刷，能迫使电流更多地流经接触面积更大的路径，从而引导电流平稳地完成换向，抑制火花产生。

这里的关键在于，电刷的使命远不止“导电”这么简单。它必须扮演三个关键角色：

动态电阻调节器：通过其固有的体电阻率和接触电阻，智能地分配换向电流。
固体润滑剂：在换向器表面形成一层稳定、低摩擦、具备导电性的“接触膜”（Patina）。
热量管理者：有效传导和散发接触点产生的焦耳热和摩擦热。

任何一个角色的失职，都会打破界面的微妙平衡，导致火花产生。而这些角色的性能，完全由碳刷的微观材质和结构决定。

3. 从“选牌号”到“解剖材料”：为什么您的电刷会“撒谎”？

原文提到“合理选用电刷的材质和结构”是改善换向的关键。这正是问题的症结所在。多数工程师依赖供应商提供的“牌号”和有限的宏观参数（如肖氏硬度、电阻率、抗弯强度）进行选择。但这远远不够。

在我们的失效分析案例库中，导致换向失败的深层材料因素包括：

电阻率的“陷阱”：您在规格书上看到的电阻率是一个平均值。但对于电刷，其各向异性至关重要。电流垂直于压制方向（即工作方向）和水平方向的电阻率可能差异巨大。不合适的各向异性会扰乱预期的电阻换向效果。
看不见的孔隙结构：孔隙率和孔径分布决定了电刷的润滑性能和耐磨性。过高的开孔率可能导致结构强度不足，在高速下易碎裂；而过低的孔隙率则不利于形成稳定的接触膜，导致摩擦系数剧增和异常磨损。
石墨化度的“魔鬼细节”：石墨化度不仅影响导电性，更决定了材料的自润滑能力和与换向器铜材的相容性。石墨化不均匀的电刷，其表面各点性能差异巨大，运行时如同在光洁的地板上散布了砂纸，极易引发局部过热和电弧。
致命的ppb级杂质：某些游离的碱金属或铁族元素杂质，即使含量在ppb（十亿分之一）级别，在电场和高温作用下也可能成为电弧的“催化剂”，显著降低片间电压的耐受阈值。

一份真正有价值的检测报告，绝非冰冷数据的堆砌，而是基于应用场景的深度解读。它能将微观世界的‘蛛丝马迹’，翻译成指导你工艺优化、供应链筛选和性能突破的‘行动指南’。当常规检测手段已无法解释您的困惑时，或许是时候寻求更深层次的微观洞察了。

精工博研测试技术（河南）有限公司（原郑州三磨所国家磨料磨具质量检验检测中心），央企，国字头检测机构，提供专业的电机电刷失效分析服务，为您的材料研发与质量控制保驾护航。欢迎垂询，电话19939716636

4. 系统性诊断：如何通过材料分析终结换向难题

面对顽固的换向火花问题，我们提倡超越传统的现场调整，引入系统的材料失效分析流程。

第一步：火花等级与损伤形貌的关联分析

火花等级（见表1）是现象，换向器与电刷的损伤形貌是结果。我们将两者关联，进行初步诊断。

表1 火花等级与损伤状态简明判别

火花等级	电刷下的火花程度	换向器及电刷的状态	潜在问题指向
1 - 1 1/4	无火花或微弱点状火花	表面光洁，无灼痕	正常或理想状态
1 1/2	电刷边缘大部分有轻微火花	换向器有轻微黑痕（可擦除）	轻微的换向延迟或机械振动
2	电刷边缘有强烈火花	换向器有永久性黑痕，电刷有灼痕	显著的换向不良，可能涉及材料或电气调整问题
3	强烈火花并飞出，有环火风险	换向器严重烧蚀，电刷损坏	严重的系统性故障，材料、机械、电气均存在问题

例如，2级火花伴随换向器表面出现“搓板状”磨损，通常指向电刷的机械冲击强度不足或存在硬质点；而3级火花伴随环火，则可能与电刷材料中易电离杂质含量超标有关。

第二步：从宏观到微观的性能解剖

基于初步诊断，我们采用一系列精密的材料表征技术，对“嫌疑”电刷进行全面解剖：

扫描电子显微镜（SEM）与能谱分析（EDS）：观察电刷工作面和磨屑的微观形貌，判断磨损机制（是疲劳磨损、磨料磨损还是电弧烧蚀？），并现场分析异常颗粒或污染物的元素成分。
X射线衍射（XRD）与拉曼光谱（Raman）：精确评估材料的石墨化度、晶粒尺寸（L_c）和微观应力。这能揭示材料热处理工艺的稳定性，解释为何不同批次性能差异巨大。
四探针法电阻率测试：测量电刷在不同方向上的电阻率，揭示其各向异性，评估其是否满足“电阻换向”的设计要求。
热分析（TGA/DSC）：评估材料在高温下的稳定性及其粘结剂的性能，判断其在极限工况下的可靠性。
