碳滑块与受电弓滑板：从性能参数到失效机理的深度解析

“我们采购的两批次碳滑块，供应商提供的规格书参数几乎一模一样——电阻率、肖氏硬度、抗折强度都达标，但实际装机后，一批能稳定运行数千公里，另一批却在严苛工况下（如冬季结冰、大电流启动）提前崩裂、异常磨损。问题究竟出在哪里？”

这个问题精准地切中了碳/石墨集电材料领域的核心痛点：标准宏观性能参数，仅仅是评价产品质量的“准入证”，远非预测其在复杂工况下服役行为的“通行证”。

一、 “性能天平”的艺术：为何不存在“完美”的碳滑块？

一个普遍的认知误区是追求“最耐磨”的碳滑块。这在技术上或许可以实现，例如采用高硬度的炭黑基配方，但代价是什么？代价是您昂贵的接触网线或导电轨的急剧磨损。更换一根接触网的成本，远高于更换成百上千片碳滑块。

因此，理想的集电材料设计，本质上是一场精妙的平衡艺术：

• 自我牺牲 vs. 保护对偶件： 滑块必须具备一定的“自我牺牲”精神，通过自身的微量磨损，在接触界面形成一层具有优异润滑性的石墨转移膜，从而保护接触线。纯焦炭基的材料对导线磨损小，但自身磨耗快；炭黑基的材料则相反。如何通过配方和工艺，找到这对矛盾的最佳平衡点，是材料科学的核心挑战。

• 导电性 vs. 机械强度： 提高石墨化程度或金属浸渍量可以显著降低电阻率和接触压降，满足大电流通过的需求（常见于启动频繁的港机吊车）。但这往往会牺牲材料的硬度和韧性，使其在高速冲击或振动下更容易碎裂。

这份性能天平的微妙平衡，无法仅凭几个孤立的参数来定义。它深植于材料的微观结构与制造工艺之中。

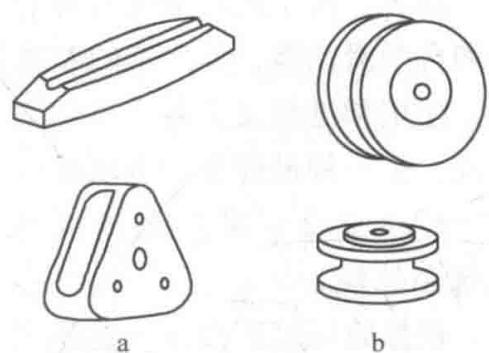

图1：典型的碳滑块与滑轮，其几何形状背后是复杂的性能权衡。

二、 失效分析：当碳滑块“未老先衰”，我们在看什么？

当您的碳滑块出现早期失效时，简单的归因于“质量不好”是无济于事的。我们需要像法医一样，从失效的“尸体”上寻找线索。在精工博研，我们的失效分析路径通常遵循从宏观到微观的系统化流程。

1. 宏观失效模式的初步诊断

• 异常磨损： 磨损面出现“搓板状”波纹、深犁沟或“起毛”现象。这往往指向环境因素（如雨雪天气下的电化学腐蚀加剧）或机械因素（如过大的弹簧压力、导轨接头不平顺）。

• 崩边掉角与断裂： 这并非正常的磨损，而是脆性断裂。这强烈暗示材料内部存在结构缺陷，如微裂纹、颗粒结合不佳或韧性不足。即使材料的磨耗比数据很好，但只要韧性不足，一次强烈的机械冲击就足以使其报废。

图2：无轨电车用碳滑块的典型设计，其结构完整性至关重要。

2. 微观结构的“犯罪现场”

仅仅看懂宏观现象是不够的，真正的答案隐藏在微米甚至纳米尺度之下。

• 孔隙结构与浸渍质量： 碳材料本身是多孔体。通过浸渍石蜡、机油或树脂来填充孔隙，可以提升润滑性、强度和耐候性。但是，浸渍是否充分、均匀？我们通过扫描电镜（SEM）结合能谱分析（EDS）可以清晰地看到浸渍物的分布。不均匀的浸渍会导致局部性能薄弱，成为裂纹的策源地。

• 晶体结构与石墨化度： 并非所有碳都是一样的。XRD（X射线衍射）可以精确测量石墨微晶的层间距（d₀₀₂），而拉曼光谱（Raman）则能灵敏地反映晶格的有序度（I_D/I_G比值）。这两个参数共同定义了材料的“石墨化度”。石墨化度不仅决定了导电、导热性能，更深刻影响着材料的摩擦学行为。两批次看似相同的滑块，其石墨化度的细微差异，就可能导致截然不同的磨损率和抗电弧能力。

• 颗粒结合与界面状态： 材料是由骨料（如焦炭、石墨颗粒）和粘结剂（如煤沥青）经过高温处理形成的。骨料与粘结炭之间的界面结合强度，直接决定了材料的韧性。在SEM下观察断口形貌，我们可以判断是穿晶断裂（强度高）还是沿晶界断裂（结合弱），从而找到材料易碎的根本原因。

3. 致命的“隐形杀手”：ppb级杂质元素

对于高性能应用，尤其是高速受电弓滑板，材料的纯度至关重要。规格书中常见的“灰分≤1.5%”是极其粗略的指标。某些特定的金属杂质，即使含量仅在ppm（百万分之几）甚至ppb（十亿分之几）级别，也可能对性能产生致命影响。例如，碱金属或铁族元素会催化碳在高温下的氧化，或降低抗电弧烧蚀的能力。通过高精度的ICP-MS（电感耦合等离子体质谱）分析，我们可以精准锁定这些“隐形杀手”。

一份真正有价值的检测报告，绝非冰冷数据的堆砌，而是基于应用场景的深度解读。它能将微观世界的‘蛛丝马迹’，翻译成指导你工艺优化、供应链筛选和性能突破的‘行动指南’。当常规检测手段已无法解释您的困惑时，或许是时候寻求更深层次的微观洞察了。

精工博研测试技术（河南）有限公司（原郑州三磨所国家磨料磨具质量检验检测中心），央企，国字头检测机构，提供专业的碳滑块与受电弓滑板性能检测服务，为您的材料研发与质量控制保驾护航。欢迎垂询，电话19939716636

三、 从“亡羊补牢”到“未雨绸缪”：构建科学的评价体系

理解了失效的深层原因后，我们就能建立更科学、更具预测性的评价体系，从而在采购和研发阶段就规避风险。

1. 定义工况，定制选材

不同应用场景对材料性能的侧重点完全不同，如下表所示。

表1：不同应用场景下碳滑块/滑板材料性能要求侧重点

2. 超越标准参数，建立多维度质量控制

对于供应商的来料检验或新材料的研发，我们建议建立一个超越常规参数的“指纹”档案：

• 基础物性： 电阻率、肖氏硬度、密度、抗折/抗压强度 (这是基线)。

• 结构指纹： XRD衍射谱图、Raman光谱图 (评估石墨化度和微观缺陷)。

• 形貌指纹： SEM观察原始表面、抛光面和断口形貌 (评估孔隙率、颗粒分布和结合状态)。

• 纯度指纹： 全元素分析，特别是关键杂质元素的定量数据 (评估纯度风险)。

通过建立这样一套立体的“材料指纹”，您才能真正做到对供应链的精准把控，确保每一批次产品的性能都稳定如一，让碳滑块不再成为系统中那个最不可预测的“黑箱”。
