炭石墨滑板的失效密码：从宏观磨损到微观性能的系统性诊断

两批次的受电弓滑板，供应商提供的规格书参数几乎完全一致，但在实际运营中，一批的服役寿命远超预期，另一批却在数万公里后就出现异常磨损甚至脆断，导致非计划性维护，打乱了整个运营节奏。问题出在哪里？

根源在于，一份标准的规格书，往往只揭示了材料性能的“冰山一角”。而决定其在严苛的机-电-热-化耦合环境下能否可靠服役的，是隐藏在水面之下的微观结构与工艺稳定性。

磨损的表象：机械剥离与电弧烧蚀的二重奏

电力机车的受电弓滑板，其宿命就是在与接触导线的高速相对滑动中，实现稳定可靠的电流传输。这个过程必然伴随着磨损。通常，我们将磨损归结为两大类：机械磨损与电气磨损，而后者往往占据主导，约占总磨损量的三分之二。

• 机械磨损：无声的“研磨机”。它源于滑板与导线间的摩擦、冲击，尤其是在线路不平顺、环境多粉尘（如风沙天气）的情况下，硬质颗粒的介入会加剧磨料磨损。其大小与受电弓的接触压力、材料的摩擦系数和硬度直接相关。

• 电气磨损：致命的“电弧刺客”。当机车高速运行时，任何瞬时的接触不良（离线）都会在滑板与导线间激发出高温电弧。电弧的能量足以使碳材料瞬间升华，造成远超机械磨损的材料损失。离线率是电气磨损的放大器，哪怕是极低的离线率，其破坏力也呈指数级增长。

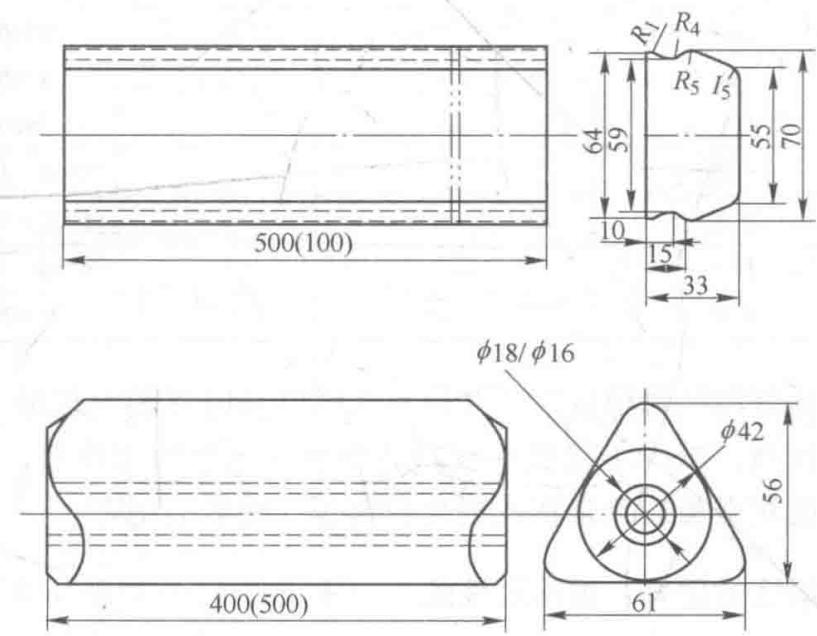

图1：国产炭滑板标准外型

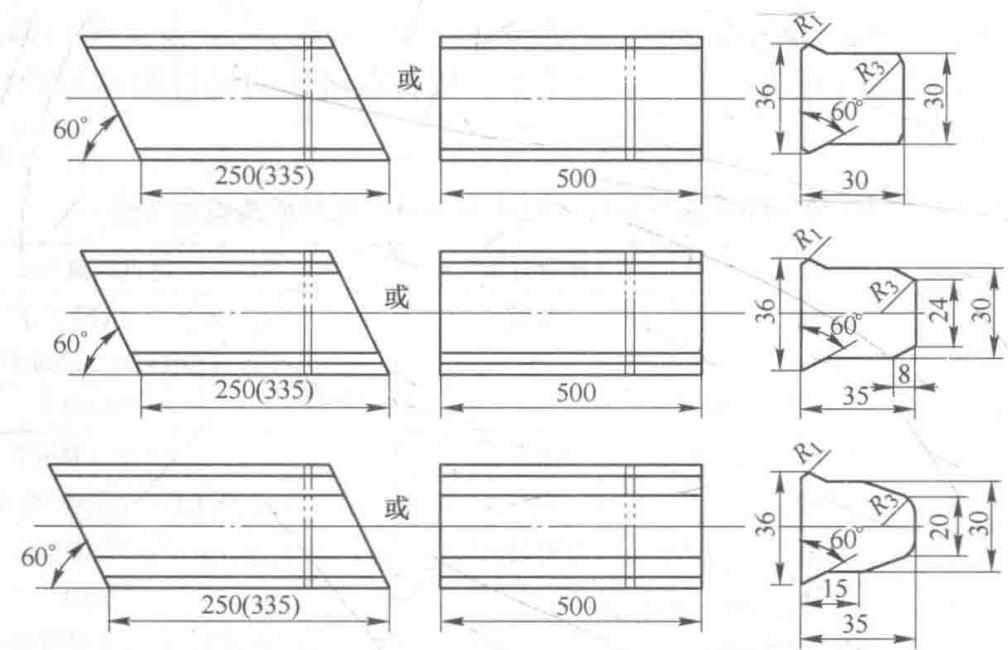

图2：国产炭滑板尺寸示例

理解了这两种磨损机制，我们才能开始深入探究：为什么看似相同的滑板，其抗磨损能力却天差地别？答案，藏在材料的微观世界里。

超越规格书：决定滑板命运的关键微观指标

传统的滑板规格书通常会列出密度、电阻率、硬度、抗折强度等参数。这些固然重要，但它们只是最终性能的宏观体现。作为材料科学家，我们更关注决定这些宏观性能的底层基因——材料的微观结构与物相组成。

1. 石墨化度：润滑性与耐磨性的核心平衡点

滑板材料通常分为两大类：以沥青焦为主要原料的焙烧炭滑板（如C21、C22牌号）和经过石墨化处理的电化石墨滑板（如C23牌号）。石墨化处理的目的是将无序的碳结构转变为有序的层状石墨结构，从而大幅提升润滑性能和导电性。

但这远非“石墨化了就好”这么简单。

• “度”的陷阱： 石墨化是一个渐进过程，其程度直接影响性能。低温石墨化处理的滑板，虽然润滑性提升，但硬度和强度会下降，反而可能加速自身磨损。而过高的石墨化度又会导致材料过软，强度不足。真正的挑战在于找到那个兼顾润滑、导电、强度和硬度的“最佳工艺窗口”。

• 均匀性的诅咒： 更为致命的是，石墨化度的不均匀性。一块滑板上如果存在石墨化程度低的“硬点”，它就会像砂纸一样磨损昂贵的铜导线；如果存在石墨化程度过高的“软点”，则会成为应力集中区，在冲击下率先断裂。

如何精准评估石墨化度的“度”与“均匀性”？仅靠宏观硬度测试是远远不够的。必须借助**X射线衍射（XRD）分析其晶格参数（如d₀₀₂层间距）和拉曼光谱（Raman）**分析其有序/无序碳的比例（I_D/I_G比值）。将这两种微观结构信息关联起来，才能真正描绘出一幅完整的“石墨化地图”，预测其在摩擦副中的真实表现。

2. 体密度与孔隙结构：看不见的强度杀手

体密度（假密度）越高，通常意味着材料更致密，强度更高，导电性更好。但事情的另一面是，密度是如何实现的？

高压成型虽然能提高密度，但也可能在材料内部引入微裂纹等缺陷，成为疲劳破坏的策源地。更重要的是，材料内部的孔隙大小、分布和连通性，对材料的抗冲击韧性和耐候性（如抗冻融性）有着决定性影响。在雨雪冰冻天气，水分渗入孔隙后结冰膨胀，会从内部瓦解材料结构，导致寿命锐减。这解释了为何某些滑板在冬季的运行里程会大幅缩水。

3. 硬度与强度的辩证法

滑板的硬度是一个微妙的平衡。硬度过低，自身磨损快，更换频繁；硬度过高，虽能“长寿”，却以牺牲接触网导线为代价，这在经济上是绝对无法接受的。

表1：不同材质滑板的性能对比参考

这里的关键在于，肖氏硬度（HS）只是一个表征值。两块硬度读数完全相同的滑板，可能因为内部粘结剂（沥青）的碳化程度、骨料（焦炭、石墨粉）的颗粒形貌与级配不同，而表现出截然不同的耐磨和冲击性能。一份深入的失效分析，必须结合金相显微观察和扫描电镜（SEM）分析，才能洞察其硬度背后的微观机理。

系统性思维：从材料检测到整机匹配

优秀的炭石墨滑板是成功的一半，另一半则在于它与整个受电-接触网系统的匹配。

• 压力匹配：过大的受电弓压力会加剧机械磨损，过小则会提升离线率，催生电弧烧蚀。必须根据线路条件和材料特性，寻找最佳压力值。

• 结构兼容：滑板的安装方式、胎板架的选择（如铸铝胎板因其形稳、导热好而更优）都会影响接触电阻和热量疏散，避免局部过热点的产生。

• 禁止混用：在同一线路上，绝对禁止金属滑板与炭滑板混用。金属滑板会粗暴地刮掉炭滑板辛辛苦苦在导线上建立的“石墨润滑膜”，使炭滑板的寿命急剧下降。

所以，一份真正有价值的检测报告，绝非冰冷数据的堆砌，而是基于应用场景的深度解读。它能将材料微观世界的‘蛛丝马迹’，翻译成指导您工艺优化、供应链筛选和性能突破的‘行动指南’。当常规检测手段已无法解释您的困惑时，或许是时候寻求更深层次的微观洞察了。
