石墨制品性能表征：从防爆板到润滑脂，为何数据表之外的微观世界决定成败？

“我们采购的两批石墨防爆板，供应商提供的规格书一模一样，但实际使用中，一批的爆破压力精准稳定，另一批却频繁出现过早或延迟爆破，几乎酿成安全事故。” 这背后揭示了一个行业内普遍存在却又常被忽视的现实：对于石墨这类“传统”材料，我们往往满足于宏观的、纸面上的参数，却对其性能一致性的根源——微观结构，知之甚少。

本文将从首席科学家的视角，带您深入石墨防爆板、摩擦密封件和石墨润滑剂这三类典型应用，剖析那些隐藏在数据表之下的“坑”，并阐明如何通过深度的微观结构表征，真正实现对材料性能的掌控，从而规避研发和生产中的重大风险。

1. 石墨防爆板：安全冗余的背后，是微观结构的“一致性”挑战

石墨防爆板是化工、冶金等高压系统最后的安全屏障。相比于金属爆破片，它在耐腐蚀、抗疲劳、高温稳定性（在非氧化气氛下可耐受超过2000°C高温）以及瞬时响应方面具有无可比拟的优势。它不像金属片那样因温度升高而强度剧降，也不像安全阀那样可能被腐蚀物堵塞。理论上，它是一种近乎完美的被动安全装置。

但问题在于，爆破压力的精确度真的只由宏观尺寸决定吗？

工程师面临的真正挑战是爆破压力的离散性。一片设计在10MPa爆破的石墨板，其实际爆破值可能在9.5MPa到10.5MPa（±5%）之间浮动。这在多数情况下可以接受，但如果这个范围扩大到±10%甚至更高，安全冗余就变成了安全隐患。

失效的根源往往不在设计，而在材料本身：

• 孔隙结构的均匀性： 制造石墨制品时，不可避免地会形成微米级的孔隙。如果这些孔隙分布不均，就会在某些区域形成应力集中点。在压力作用下，这些“脆弱”的区域会成为裂纹的起源，导致防爆板在远低于额定压力时就提前失效。

• 浸渍树脂的“暗伤”： 对于树脂浸渍的不透性石墨，浸渍工艺是关键。如果树脂未能完全、均匀地填充孔隙，或在固化过程中产生微裂纹，这些缺陷在腐蚀性介质和压力波动下会迅速扩展。其使用温度上限（通常低于130°C）也完全受限于树脂的耐温性。

• 石墨化度的均一性： 对于不经浸渍的高温石墨防爆板，其强度直接取决于石墨微晶的规整程度。石墨化过程中的细微温差，都可能导致成品内部石墨化度不均。这在常规检测中难以发现，却是爆破压力不稳定的深层原因。

• 安装应力： 如图1所示，不平整的法兰盘、有缺陷的密封垫、未对中安装或不均匀的螺栓紧固力，都会给脆性的石墨板引入额外的预应力，这无异于降低了它的实际爆破阈值。

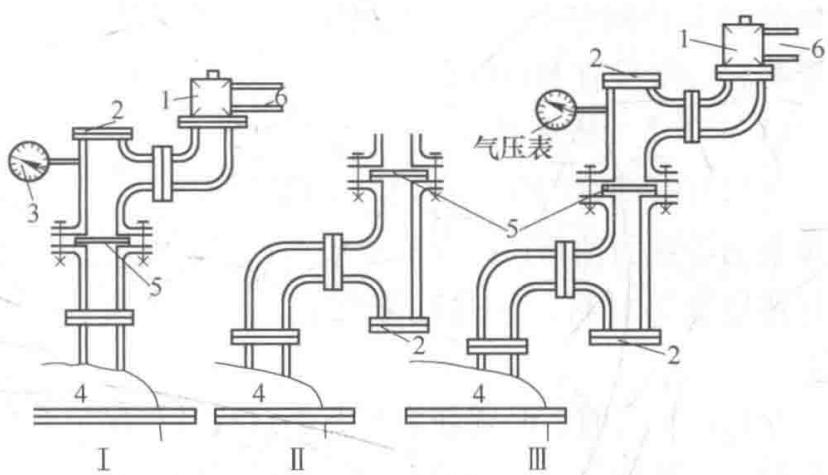

图1 石墨防爆板的安装方法

因此，一份真正有价值的石墨防爆板失效分析，绝不能止步于“过载”的结论。必须通过扫描电镜（SEM）观察断口形貌，寻找裂纹源头；利用压汞法或气体吸附法精确分析孔径分布；并通过X射线衍射（XRD）和拉曼光谱（Raman）评估其石墨化度的均匀性。只有这样，才能从根本上回答：问题出在材料批次、制造工艺还是安装规范上？

所以，一片合格的石墨防爆板，其价值不在于破碎的瞬间，而在于破碎前，其微观结构所承诺的确定性。

精工博研测试技术（河南）有限公司（原郑州三磨所国家磨料磨具质量检验检测中心），央企，国字头检测机构，提供专业的石墨制品性能检测与失效分析服务，为您的材料研发与质量控制保驾护航。欢迎垂询，电话19939716636

2. 润滑与摩擦：从宏观性能到微观表征的认知跃迁

碳石墨材料的另一大应用领域，是利用其独特的层状结构和自润滑性，在严苛工况下实现可靠的密封、摩擦与润滑。

2.1 炭石墨密封与摩擦件：性能的平衡艺术

从造纸机吸附箱的高速（可达12m/s）湿磨密封片，到特种泵内耐腐蚀的轴承护套，再到高性能离合器的摩擦片，对碳石墨材料的要求是矛盾且精准的。

• 密封片： 要求极低的摩擦系数和磨损率，以在真空环境下与滚筒保持轻微接触，形成水膜密封。这需要采用结晶度高、杂质少的“电化石墨级”材料。

• 摩擦片： 则恰恰相反，需要通过在配方中添加特定磨料（如M121型号），来显著提高摩擦系数，实现高效制动。

• 轴承护套： 核心诉求是耐腐蚀和尺寸稳定性。但其与金属轴之间巨大的热膨胀系数差异，是设计和安装中最大的“坑”，处理不当极易导致护套开裂或抱死。

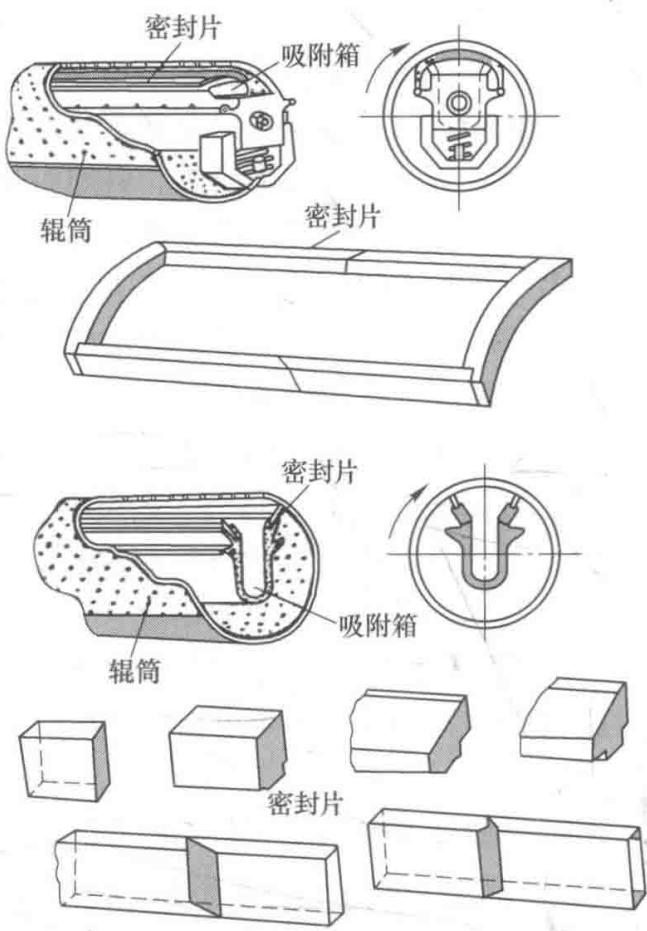

图2 典型密封片的外形和连接形式

这里的共性挑战是，如何通过材料微观结构表征来预判和控制这些宏观性能？仅仅知道材料牌号是远远不够的。我们需要深入分析石墨的晶粒取向、粘结剂相的种类与分布、以及添加剂（磨料）的粒径与形貌。这些微观参数直接决定了材料在实际工况下的摩擦学行为和寿命。

2.2 石墨润滑剂：超越传统指标的深度洞察

石墨润滑剂，无论是作为干粉、水剂还是油剂（润滑脂），其核心都是利用石墨微粒的易剪切性。但“润滑性能良好”这句简单的描述，背后隐藏着复杂的科学。

一份典型的润滑脂规格书，如表1和表2所示的石墨复合钙基和锂基润滑脂，会列出滴点、针入度、腐蚀性等指标。这些是重要的基础性能，但无法解释为何两款指标相近的产品，在高负荷、高温或高剪切速率下的表现却判若云泥。

表1 石墨复合钙基润滑脂的性能（SYB1407-75）

表2 石墨锂基润滑脂的性能（SY1412-75）

真正的性能差异，源于石墨添加剂本身和它与基质的相互作用：

1. 粒径与形貌： 是片状、蠕虫状还是球形？粒度分布是窄还是宽？微米级的粗颗粒可能提供更好的承载能力，但纳米级的细颗粒更容易渗透到紧密配合的间隙中。激光粒度仪和电镜分析是回答这些问题的唯一手段。

2. 胶体稳定性： 在水剂或油剂中，石墨颗粒是否能长期稳定悬浮，直接决定了润滑效果的持久性。这不仅与粒径有关，更取决于颗粒的表面化学状态和分散剂的效能。表3中热模锻润滑剂的“沉降度≤3%”就是一个关键的质量控制点。

3. 纯度与灰分： 特别是在金属拉丝、热模锻等高温应用中，石墨中的微量杂质（如SiO₂, Fe₂O₃）可能在高温下变成硬质磨粒，或催化基油氧化，从润滑剂变为“研磨膏”。精确的灰分测试和元素分析至关重要。

表3 石墨型热模锻润滑剂产品质量指标

因此，石墨润滑剂性能评价，必须从宏观的理化指标，走向微观的颗粒表征。它要求我们不仅要看润滑脂的滴点，更要看石墨颗粒在高温下的演变；不仅要看水剂的黏度，更要看其长期的储存稳定性。

结论：拥抱复杂性，用深度检测构筑核心竞争力

从确保化工厂安全的防爆板，到提升机械效率的润滑剂，碳石墨材料的应用看似传统，实则对材料科学的理解深度提出了极高的要求。依赖供应商提供的有限数据，无异于在黑暗中航行。

真正的质量控制和性能突破，始于对材料微观世界的深刻洞察。一份真正有价值的检测报告，绝非冰冷数据的堆砌，而是基于应用场景的深度解读。它能将微观世界的‘蛛丝马迹’，翻译成指导你工艺优化、供应链筛选和性能突破的‘行动指南’。当常规检测手段已无法解释您的困惑时，或许是时候寻求更深层次的微观洞察了。
