为何您的电加工石墨电极性能总是不达预期？

日期：2025-07-21 浏览：67

超越规格书：为何您的电加工石墨电极性能总是不达预期？

一家精密模具制造商的工程师，手持两份来自同一供应商、规格参数几乎一模一样的石墨电极材料报告，但在实际的电火花加工（EDM）或电解加工（ECM）中，一批材料表现优异，加工出的模具轮廓清晰、表面光洁；另一批却如同噩梦，电极损耗异常，放电不稳定，最终导致工件精度超差甚至报废。

问题出在哪里？当采购、品控和工艺工程师们围绕着宏观的密度、电阻率、抗折强度这些“纸面数据”反复比对却一无所获时，真正的答案，其实隐藏在材料微观世界的“冰山之下”。作为深耕碳材料表征多年的科学家，我想告诉你一个行业内半公开的秘密：对于高性能电加工应用，依赖常规的材料规格书（TDS）来评判石墨电极，无异于一场豪赌。

电加工的本质：一场材料与物理的精准博弈

无论是利用阳极溶解原理的电解加工（ECM），还是依靠脉冲放电热蚀作用的电火花加工（EDM），其核心都是将工具电极的几何形状，以极高的保真度“复印”到难加工的金属工件上。

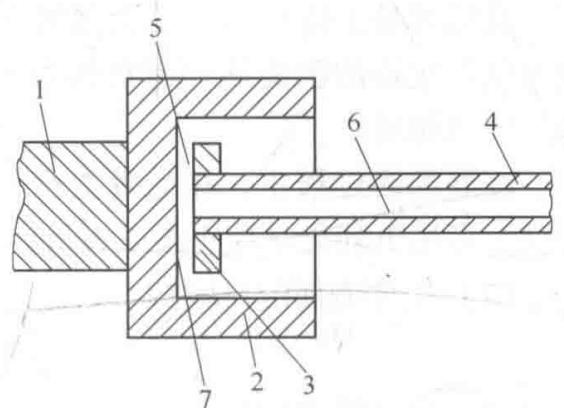

图1 电解加工设备加工部分示意图

在这一过程中，石墨材料凭借其优异的导电性、耐热冲击性、化学惰性以及远胜于铜电极的抗损耗能力和易加工性，成为了无可替代的选择，尤其是在加工高硬度合金（如钛合金、超硬合金）、复杂型腔（如汽车轮毂、发动机叶片）等领域。

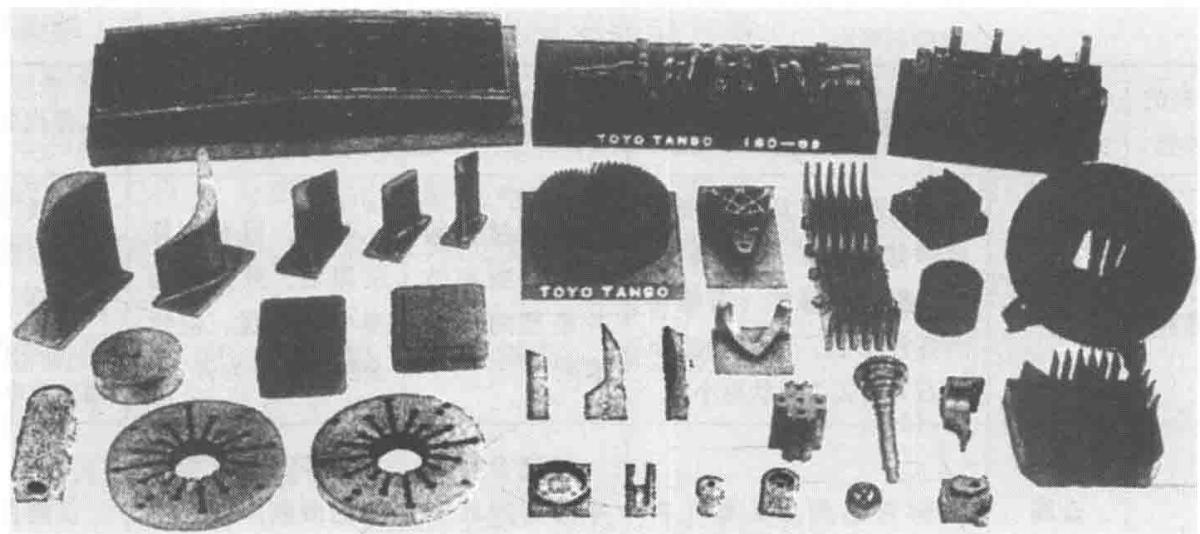

图2 汽车模具加工用石墨电极

理论上，电解加工（ECM）的电极无损耗，而电火花加工（EDM）的石墨电极损耗比也极低。但“理论”与“现实”之间，隔着一道由材料微观结构不确定性筑成的高墙。

“隐形杀手”：决定电极性能的四大微观结构陷阱

为什么规格书相似的石墨，实际表现却千差万别？因为常规的宏观参数，掩盖了决定性能的微观结构细节。

陷阱一：颗粒尺寸——“平均值”的谎言

规格书上标注的“平均粒径”极具误导性。决定放电稳定性的，并非平均值，而是粒度分布的宽度和是否存在异常粗大颗粒。一个宽分布，意味着材料内部电导率和强度的不均匀。而一颗“离群”的粗大颗粒，在微细、高精度的加工中，可能成为一个不稳定的放电点，引起局部过大电流，瞬间破坏表面光洁度，甚至造成电极微小崩裂。

陷阱二：孔隙结构——看不见的“疏松地带”

气孔率是另一个典型的“宏观陷阱”。18%的气孔率和20%的气孔率，看似相差无几。但真正的差异在于孔径分布和孔隙的连通性。大量开放式的、互相连通的微米级孔隙，会在加工过程中成为电解液或工作液的“藏身之所”，影响冲屑排屑效率，导致放电产物堆积，引发二次放电，恶化加工表面。更糟的是，这些孔隙也是应力集中点，是电极在加工中断裂的策源地。

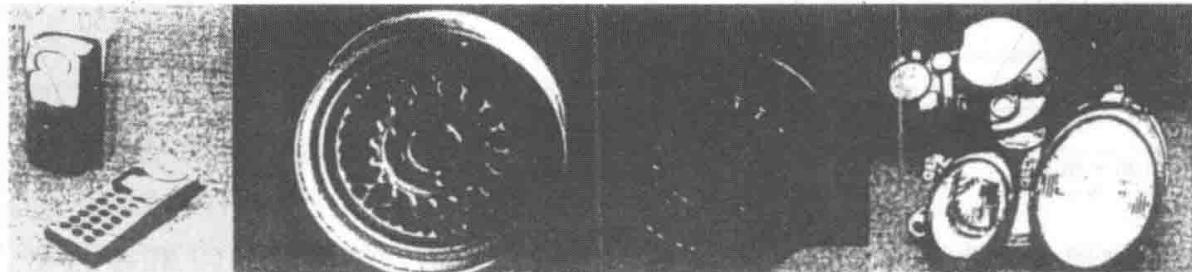

图3 结构复杂的石墨电极对材料均匀性要求极高

陷阱三：石墨化程度——“伪熟”与“真熟”的天壤之别

石墨化是将碳原子从无序排列转变为有序层状结构的过程。不充分或不均匀的石墨化，会残留大量的乱层碳或无定形碳。这些区域的导电性和导热性远逊于晶格完整的石墨，在电场作用下会成为高电阻点，导致局部过热，加剧电极损耗。仅通过XRD测量一个平均的d₀₀₂层间距来判断石墨化度是远远不够的，它无法告诉你材料内部是否存在这种“夹生”的区域。

陷阱四：痕量杂质——ppb级别的“致命一击”

规格书上的“灰分含量”是另一个粗糙的指标。0.01%的灰分，其成分是稳定的氧化硅，还是电化学活性极强的铁、铜、钠、钾？答案截然不同。在电加工的高能环境下，ppb级别的碱金属或过渡金属杂质，都可能成为异常放电的催化剂，严重干扰加工的稳定性。这些“杀手级”杂质，在常规的灰分测试中根本无法被识别。

一份真正有价值的检测报告，绝非冰冷数据的堆砌，而是基于应用场景的深度解读。它能将微观世界的‘蛛丝马迹’，翻译成指导你工艺优化、供应链筛选和性能突破的‘行动指南’。当常规检测手段已无法解释您的困惑时，或许是时候寻求更深层次的微观洞察了。

精工博研测试技术（河南）有限公司（原郑州三磨所国家磨料磨具质量检验检测中心），央企，国字头检测机构，提供专业的电加工石墨电极检测服务，为您的材料研发与质量控制保驾护航。欢迎垂询，电话19939716636

破局之道：建立基于微观指纹的石墨电极评价体系

要摆脱对“规格书”的盲目依赖，就必须建立一套能够深入材料内部、描绘其“微观指纹”的综合评价体系。这正是精工博研这样的专业第三方检测机构的核心价值所在。

我们如何为您揭示材料的真相？

形貌与尺寸分析： 我们采用扫描电子显微镜（SEM）直观呈现颗粒形貌、团聚状态和表面缺陷。结合激光粒度分析，我们提供完整的粒度分布曲线，而不仅仅是一个平均值，精准捕捉那些可能导致灾难的“超尺寸颗粒”。
孔隙结构解构： 通过压汞法（MIP）和气体吸附法（BET），我们能精确测定材料的孔径分布、总孔体积和比表面积，清晰揭示孔隙是开放的还是封闭的，这对于评估电解液/工作液的渗透和排屑至关重要。
晶体结构量化： 我们将X射线衍射（XRD）与拉曼光谱（Raman）联用。XRD提供晶格完整度（如d₀₀₂, Lc, La）的宏观统计信息，而Raman则能以微米级的精度探测局部石墨化程度（I_D/I_G比值）的均匀性，精准锁定那些“夹生”的薄弱环节。
超痕量元素溯源： 针对杂质，我们动用电感耦合等离子体质谱（ICP-MS）。它能将检测限度推进至ppb（十亿分之一）级别，将灰分中的每一种有害元素都“揪”出来，让那些隐藏的“电弧催化剂”无所遁形。
