机械炭石墨制品：超越规格书的性能“密码”与失效根源诊断

您是否遇到过这样的困境：两批次的石墨部件，规格书上的参数——电阻率、抗折强度、肖氏硬度——几乎完全一致，但在实际应用中，一批表现稳定，另一批却出现早期开裂、异常磨损甚至灾难性失效？问题出在哪里？

答案很简单：规格书没有、也不可能告诉你全部的真相。对于焊接炭棒、受电弓滑板、熔焊模具这类在极端工况下服役的机械炭-石墨制品，其性能的稳定性和寿命，远不是几个宏观参数所能定义的。真正的性能“密码”隐藏在材料的微观结构、物相组成和动态工况下的界面行为中。作为首席科学家，我将带您深入这些被忽视的角落，揭示失效的真正根源。

1. 从“耗材”到“关键部件”：重新审视基础碳石墨制品

我们常常将焊接炭棒、气刨碳棒等视为普通耗材，但其性能的微小波动，可能直接导致焊接质量的下降和生产效率的损失。

1.1 焊接与气刨炭棒：不只是导电和耐温

传统的规格书（如表1和表2所示的前苏联标准）关注的是尺寸、强度和电阻率。然而，对于一名追求高质量焊接的工程师而言，这远远不够。

表1 焊接炭棒的典型规格与技术特性参考

表2 焊接与切割炭棒的推荐负载参考

真正的痛点在于：

• 热冲击稳定性： 炭棒在工作中瞬间承受巨大的温差，频繁的断裂并非源于机械强度不足，而是热冲击抗性差。这与材料的导热率、热膨胀系数、孔隙率和微裂纹分布直接相关，而这些参数在常规规格书中完全缺失。

• 电弧稳定性与杂质： 为什么有些炭棒电弧飘忽不定、烟尘巨大？根源很可能在于灰分含量与成分。旧标准中高达7%的灰分是不可接受的，而气刨棒中1%的灰分也需要深究其构成。ppb级的碱金属（钠、钾）或铁系元素污染，就能严重干扰电弧的稳定性，并污染母材。

• 镀铜层的意义： 气刨碳棒表面的镀铜层（见图1），其作用远不止是提高导电性。一个致密、结合良好的镀铜层能有效降低炭棒本体的焦耳热，延缓氧化，从而维持电弧的稳定和炭棒的消耗速率。镀层厚度、均匀性和与基体的结合强度，是评价其质量的关键。

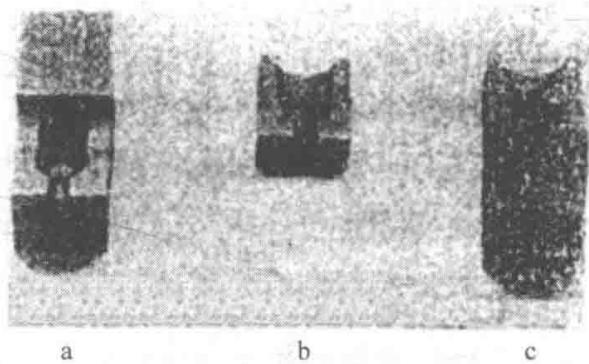

图1 空气-电弧切割用炭棒

因此，评价一根炭棒的优劣，需要从简单的物理测试升级到包括热学性能分析（如热膨胀系数、热导率）和高精度化学成分分析（如GDMS、ICP-MS）的综合诊断。

1.2 熔焊模具与减震器：被忽视的微观结构与摩擦学

对于用于轨道焊接的石墨熔焊模（见图2）和精密设备中的石墨减震器柱塞，挑战同样隐藏在细节中。

图2 铝热法轨道焊接用石墨熔焊模

• 石墨熔焊模： 其宣称的“可熔接几百次”寿命，强烈依赖于石墨的抗熔融金属（铜液）侵蚀能力和抗热疲劳性能。这取决于石墨的牌号、颗粒尺寸、浸渍处理工艺和孔隙的性质（开气孔vs闭气孔）。当模具过早损坏时，失效分析不应止于外观，而应通过金相切片式的微观结构分析，探究是晶界被侵蚀，还是热循环导致了微裂纹的扩展。

• 石墨减震器柱塞： 其核心价值在于提供稳定且可预测的摩擦力。然而，石墨的摩擦系数对环境湿度、温度和配副材料（金属缸体）的表面状态高度敏感。要确保其性能一致性，必须对石墨材料的石墨化度、晶粒取向和表面形貌进行严格控制，并通过摩擦磨损试验机在模拟工况下进行验证。

2. 核心战场：轨道交通中的碳石墨摩擦学与电学

在高速铁路和城市地铁系统中，碳-石墨部件的可靠性直接关乎运营安全与成本，这里是材料性能的终极考场。

2.1 受电弓滑板与三轨导电块：一场关于“界面”的精密战争

受电弓滑板（见图3）和地铁导电块（见图4）是典型的“电-摩”耦合应用。其核心使命是在高速滑动中，稳定地传输数百甚至上千安培的电流，同时，通过自身的“牺牲”来保护价值高昂的接触网线或轨道。

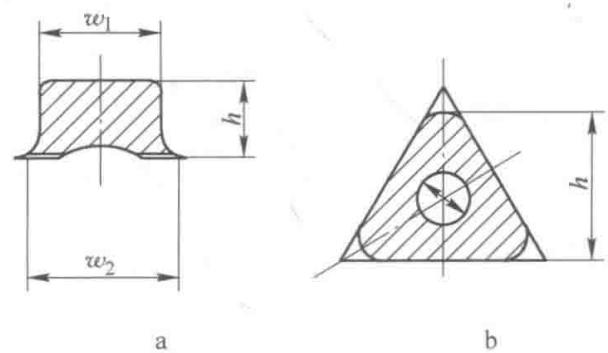

图3 受电弓滑板断面形状

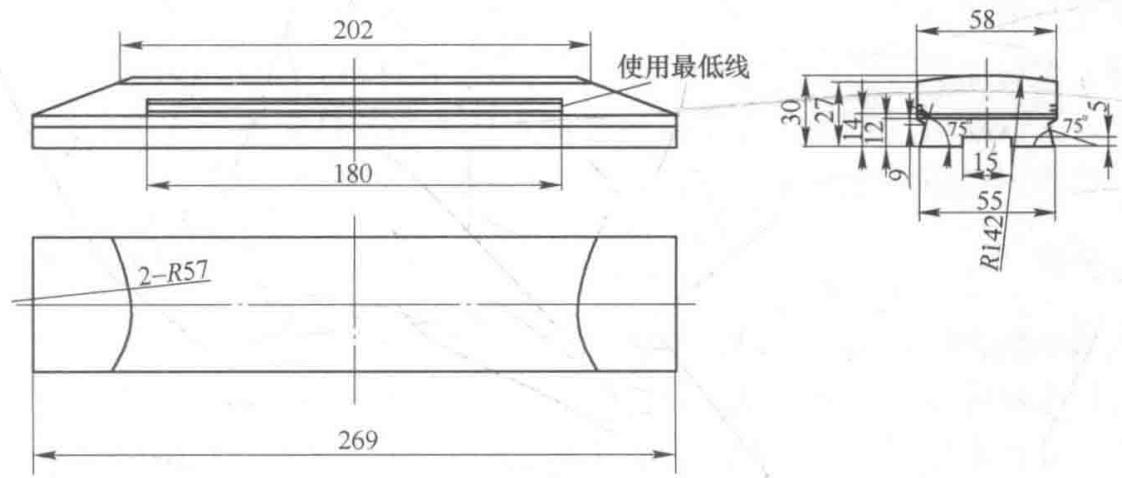

图4 地铁导电电极结构图

对比不同材质滑板的参数（见表3）和地铁导电块的指标（见表4和表5），我们能发现性能的权衡。例如，纯炭素滑板对架线磨损小，但自身强度低、电阻率高；而金属浸渍炭素则是一种折中方案。

表3 滑板材质的参考特性对比

表4 地铁石墨导电板通用质量指标

表5 某品牌地铁石墨导电电极质量指标

然而，这些宏观参数无法回答关键问题：为什么A厂的滑板比B厂的寿命长30%，同时对接触网的损伤更小？ 这里的核心是**“界面科学”，即滑板与接触网之间动态形成的“第三体”——转移膜**。

• 理想的转移膜： 一块性能优异的碳滑板，会在铜接触网上形成一层薄而均匀、高度石墨化的润滑导电膜。这层膜能显著降低摩擦系数和接触电阻，并有效抑制破坏性的电弧产生。

• 失效的根源： 材料的石墨化度（可通过XRD和Raman光谱分析）、微观孔隙结构、以及浸渍金属（如铜、铅）的分布均匀性，共同决定了转移膜的质量。石墨化度低、孔隙率高或金属相分布不均，都无法形成稳定的转移膜，导致剧烈的粘着磨损、电弧烧蚀和接触网的损伤。

一份真正有价值的检测报告，绝非冰冷数据的堆砌，而是基于应用场景的深度解读。它能将微观世界的‘蛛丝马迹’，翻译成指导你工艺优化、供应链筛选和性能突破的‘行动指南’。当常规检测手段已无法解释您的困惑时，或许是时候寻求更深层次的微观洞察了。

精工博研测试技术（河南）有限公司（原郑州三磨所国家磨料磨具质量检验检测中心），央企，国字头检测机构，提供专业的受电弓滑板失效分析服务，为您的材料研发与质量控制保驾护航。欢迎垂询，电话19939716636

2.2 高速机车轮缘润滑：从“油”到“墨”的精细平衡

用石墨减摩棒（见图5，性能见表6）替代传统的润滑油，旨在解决环保和低温流动性问题。这看似简单的替代，背后是复杂的摩擦学设计。

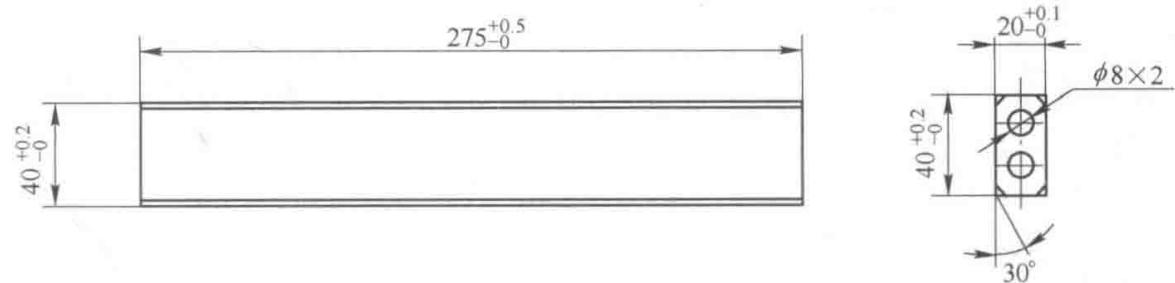

图5 高速机车用石墨减摩棒结构图

表6 某品牌石墨减摩棒的质量指标

这里的核心挑战在于**“可控的磨损率”**。润滑棒必须磨损，才能将石墨转移到车轮和钢轨的接触面上；但又不能磨损太快，否则寿命无法达标。宣称的18233公里寿命，是在特定线路和条件下的结果。更换线路或季节变化（尤其是湿度），都可能导致其性能剧变。

决定其成败的关键，是材料配方与微观结构的平衡：

• 基体与粘结剂： 纯石墨太软，必须与高强度的粘结剂复配。粘结剂的类型、含量和与石墨颗粒的浸润性，决定了润滑棒的整体强度和硬度。

• 摩擦学性能的匹配： 摩擦系数并非越低越好。它需要与法向力（弹簧施加的压力）精确匹配，以实现最佳的石墨转移速率。

• 环境适应性： 材料配方是否考虑了高湿度环境下石墨润滑性能的变化？是否能在干燥寒冷的冬季依然保持有效的润滑膜？

要回答这些问题，仅靠常规力学测试是无力的。必须引入专业的摩擦磨损试验，在模拟不同载荷、速度和环境条件（温湿度）下，原位监测摩擦系数和磨损量，并对磨损后的表面和磨屑进行微观分析（SEM/EDX, Raman），才能真正理解其工作机理，并指导配方优化。

3. 结论：建立超越规格书的供应链质量控制体系

对于在严苛条件下服役的机械炭-石墨制品，一份简单的供应商CoA（质量分析报告）是远远不够的。建立一个可靠、稳定的供应链，需要一套更深刻的质量控制哲学：

1. 精准定义关键性能： 识别出超越常规参数的、真正决定您应用成败的核心性能指标，如热冲击抗性、转移膜形成能力、抗金属熔液侵蚀性等。

2. 建立验证性检测能力： 对关键供应商的来料进行抽检，不仅测试其规格书上的参数，更要验证那些被隐藏的“性能密码”。

3. 构建失效分析闭环： 当部件失效时，不能简单归咎于“质量问题”。应与具备深度分析能力的第三方实验室合作，进行系统性的失效分析，从材料微观层面找到根本原因，并以此为依据，向上游供应商提出具体的、可量化的改进要求。

最终，您的目标不是买到最便宜的石墨，而是买到在您的应用中表现最稳定、寿命最可预测的石墨。这需要您和您的检测伙伴，都具备一双能够看透规格书表象、直达材料性能本质的“火眼金睛”。
