揭秘决定您高温炉石墨构件寿命与纯度的隐形杀手

您是否也遇到过这样的困境：两批次采购的石墨舟皿，供应商提供的规格书参数几乎一模一样——密度、强度、灰分含量都在允收范围内，但投入生产线后，一批能稳定使用数月，另一批却在几周内就出现开裂、掉粉，甚至直接污染了价值不菲的产品？问题究竟出在哪里？

作为在碳材料检测领域深耕多年的科学家，我可以明确地告诉您：问题出在规格书上那些“看不见”的细节里。在硬质合金烧结、特种金属冶炼、半导体热场等严苛的高温应用中，决定石墨结构件（如支架、托板、螺钉）和承载器皿（如舟皿、坩埚）真实性能的，远非几个宏观参数所能定义。这是一场关乎微观结构、痕量元素和热力学行为的系统性挑战。

1. “高纯度”的陷阱：从ppm到ppb，失之毫厘的致命影响

原文中提到，常规石墨材料的灰分在数百μg/g（即ppm），高纯石墨可达数μg/g。这在许多工业领域已然足够。但在硬质合金或半导体领域，这还远远不够。真正的风险并非总灰分量，而是其中特定的“杀手元素”。

想象一下，在钨钴合金的氢气还原或真空烧结过程中（MeO + H₂ → Me + H₂O），几十个ppm的碱金属（如Na, K）或铁系元素（Fe, Co, Ni）意味着什么？这些元素在高温下会成为“催化剂”，在石墨表面形成局部热点，急剧加速石墨与残余水汽或工艺气氛的反应，导致构件异常“消瘦”和掉粉，污染您的产品。更危险的是，某些金属杂质（如铁、硅）会与石墨在接触点形成低熔点共晶，直接破坏石墨的结构完整性，导致舟皿变形或开裂。

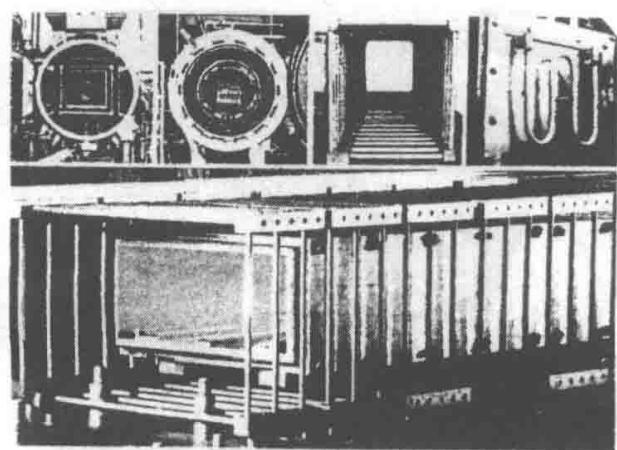

图1 硬质合金真空（过压）冶炼炉用部分石墨件

因此，一份仅有总灰分数据的质检报告几乎是无效的。您需要的是一份能精确到ppb（十亿分之一）级别的全元素分析报告，它能告诉您，供应商提供的这批石墨里，究竟藏着哪些潜在的“性能杀手”。

一份优秀的规格书定义了材料的起点，而深刻的微观表征则决定了它的终点。

2. 强度与寿命的博弈：热冲击，那个看不见的“疲劳断裂手”

石墨有一个独特的优点：温度越高，强度越大。这使得它成为理想的高温结构材料。但这个“优点”也常常麻痹了使用者。在推料式连续烧结炉或周期性升降温的真空炉中，石墨构件的失效往往不是因为单次受力超过其极限强度，而是源于反复的热冲击循环。

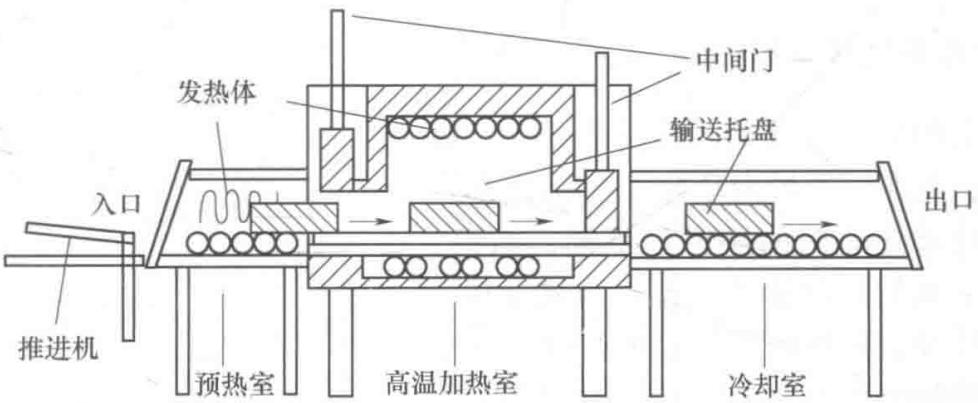

图2 推料式连续烧结炉示意图

热冲击抗性是一个综合性指标，它由材料的导热系数、热膨胀系数（CTE）、弹性模量和断裂强度共同决定。一个微小的变化，比如原材料针状焦的各向异性、成型工艺导致的密度不均、或石墨化不充分，都会导致这些参数在构件的不同部位产生差异。

当石墨舟皿（如图3、图4所示）被快速推入高温区时，其表层与芯部会产生巨大的温度梯度，进而形成内应力。如果材料内部存在微裂纹或孔隙率较高的区域，这些应力就会在薄弱点集中释放，导致裂纹扩展。经过几十、几百次循环，最终宏观开裂。这就是为什么您的石墨件总是在“不知不觉”中损坏。

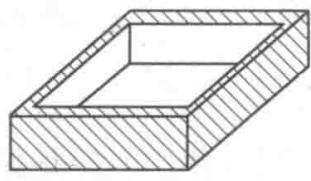

图3 箱型石墨舟皿

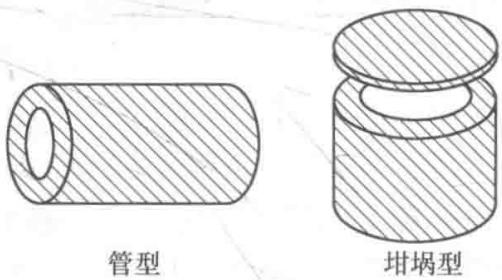

图4 输送用冶具的用例

仅仅依赖一份室温强度报告来评判石墨件的寿命，无异于盲人摸象。真正的评估，需要对材料的热物理性能（如激光法测热导率、热膨胀仪测CTE）进行系统性测试，并结合金相显微镜（SEM）观察其微观织构和孔隙分布，才能科学预测其在真实工况下的热冲击行为。

3. 从石墨到C/C复合材料：当成本与极限性能相遇

当工艺要求达到极致，例如在超高温下需要承载重物的螺钉、螺母（如图5）或大型支撑结构时，传统石墨的脆性便成为瓶颈。此时，碳/碳（C/C）复合材料进入了视野。

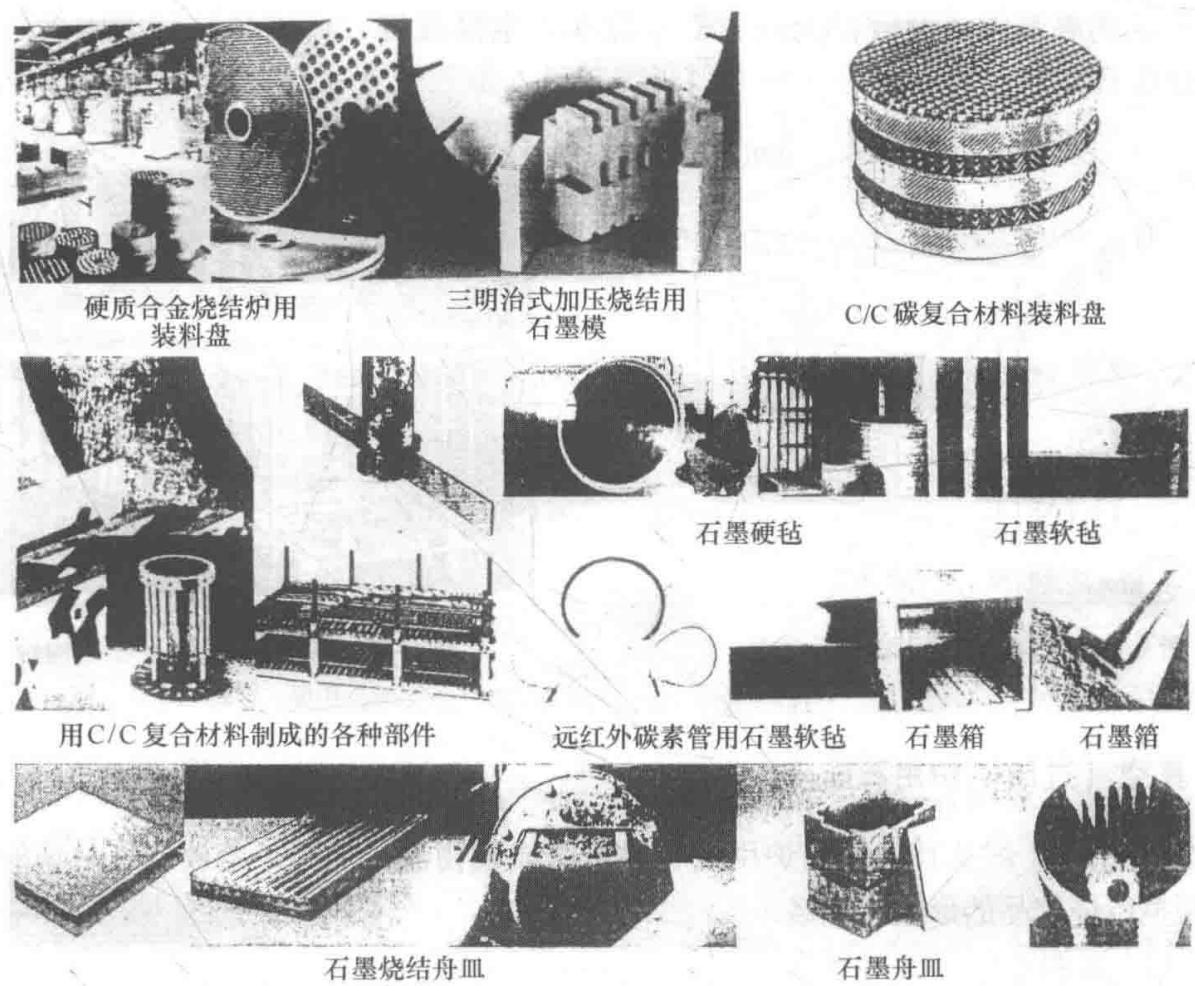

图5 真空冶炼炉石墨结构件（支架、托板、导轨、螺钉、螺母）

但从“石墨”升级到“C/C复合材料”，并非简单的替换。C/C复合材料内部的碳纤维与基体碳之间存在复杂的界面。这个界面的结合强度，直接决定了材料能否发挥出“准塑性”的断裂韧性。界面结合过弱，材料容易分层；界面结合过强，则会像普通石墨一样发生脆断。

如何评价这个看不见的“界面”？这需要借助远超常规力学测试的手段，例如通过高倍电镜观察断口形貌，分析纤维的拔出长度和基体裂纹的偏转路径。这对于指导C/C构件的设计和来料质量控制至关重要。

4. 系统性检测：从“亡羊补牢”到“防患未然”

无论是用于金属氧化物还原的炉膛（如图6、图7所示），还是承载精密产品的舟皿（如图8所示），碳石墨构件的失效都意味着高昂的代价——不仅是构件本身的成本，更是整炉产品的报废和生产计划的延误。

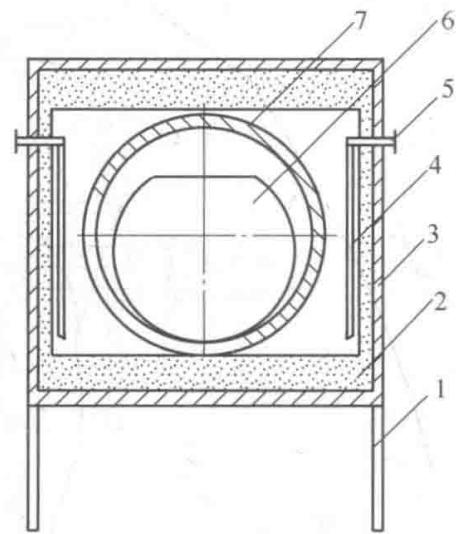

图6 连续式还原炉结构示意图（1）

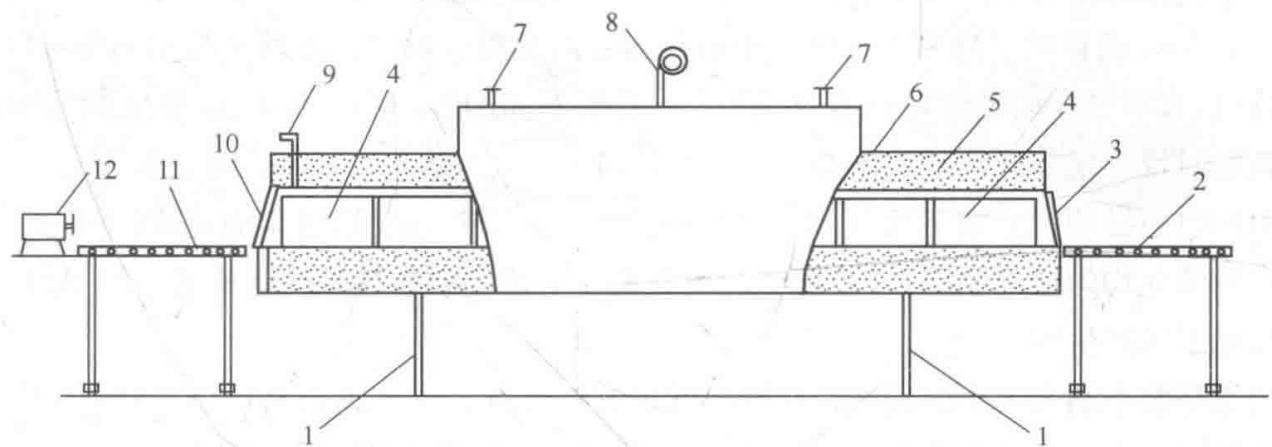

图7 连续式还原炉结构示意图（2）

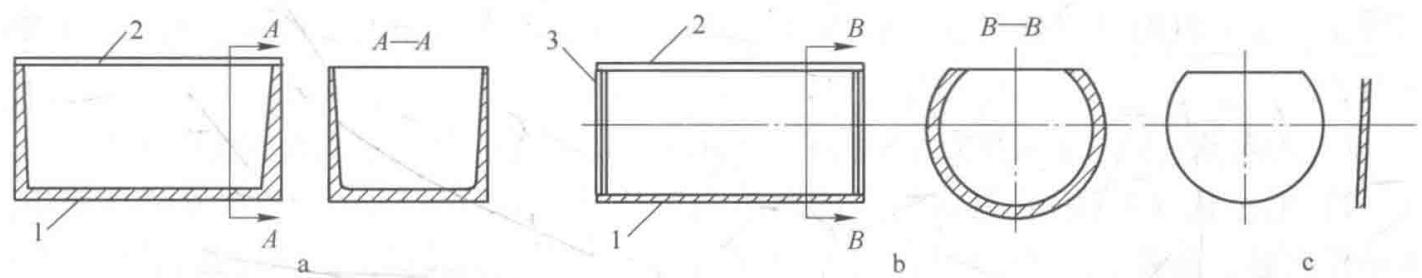

图8 还原炉用石墨方舟与半圆舟

与其在事故发生后进行成本高昂的失效分析，不如建立一套科学的“来料检验”和“过程监控”体系。

• 对于新供应商或新批次材料： 进行一次全面的高温炉石墨构件失效分析级别的体检，包括ppb级痕量元素分析、微观结构评估和关键热物理性能测试。这能帮您在材料入库前就剔除掉潜在的“问题批次”。

• 对于在用构件： 定期取样，或对退役件进行分析，监控其在使用过程中的性能衰减规律，例如氧化层深度、强度变化、杂质渗透情况等。这些数据将成为您优化工艺参数、预测更换周期、乃至与供应商进行技术谈判的有力依据。

所以，一份真正有价值的检测报告，绝非冰冷数据的堆砌，而是基于应用场景的深度解读。它能将微观世界的“蛛丝马迹”，翻译成指导你工艺优化、供应链筛选和性能突破的“行动指南”。当常规检测手段已无法解释您的困惑时，或许是时候寻求更深层次的微观洞察了。
