石墨发热体：为何性能参数“达标”的部件，却在高温炉中频繁失效？

在半导体单晶生长、粉末冶金烧结、碳纤维碳化等尖端制造领域，工程师们时常面临一个棘手的困境：一个刚刚更换的石墨发热体，其供应商提供的质检报告（COA）显示体积密度、电阻率、抗弯强度等各项指标均在规格范围内，然而在实际运行中，它却远未达到预期寿命，出现局部过热、开裂甚至断裂，导致整炉产品报废和昂贵的产线停摆。

为什么会这样？难道是供应商的规格书在“说谎”吗？

作为长期扎根于碳材料失效分析一线的科学家，我可以明确地告诉您：规格书没有说谎，但它也远未道出全部真相。常规的室温宏观参数，对于评估石墨发热体在极限工况下的稳定性和寿命，其指导意义极其有限。真正的“魔鬼”，隐藏在那些规格书从未提及的微观结构和动态性能之中。

误区一：将“均匀材料”的理想模型套用在真实的石墨上

我们从一个最基础的参数——电阻率开始。规格书上给出的9.5 μΩ·m或11.0 μΩ·m是一个宏观的、平均化的数值。然而，人造石墨本质上是一种由石墨晶粒、非晶碳、粘结剂碳化相和孔隙构成的非均匀复合体。其制备过程（混捏、成型、焙烧、浸渍、石墨化）中的任何细微波动，都可能导致最终产品内部存在肉眼不可见的密度和石墨化度差异。

这种不均匀性直接导致了电阻率在部件不同位置的微小波动。在低电压、大电流的工作条件下，根据焦耳定律（Q = I²Rt），电流恒定时，电阻R稍大的区域就会成为“热点”，产生异常高温。随着时间推移，这种局部过热会加剧氧化和升华，导致截面积减小，电阻进一步增大，形成恶性循环，最终导致烧蚀或开裂。

仅仅依赖一个平均电阻率值来设计和评估发热体，无异于闭眼走钢丝。

图1 各种炉内发热体的使用温度范围（元件表面温度）

误区二：忽视了石墨性能随温度的剧烈“变脸”

与金属材料性能随温度升高而单调劣化的趋势不同，石墨的性能曲线充满了戏剧性。

• 电阻率的非线性行为： 如下图所示，石墨的电阻率在升温初期（通常到500-600℃）会下降，随后才开始上升。这种独特的“负-正”温度系数行为，与材料的石墨化程度、晶粒尺寸和缺陷密度密切相关。不同厂家、不同批次的石墨，其电阻率-温度曲线的转折点和斜率都可能存在显著差异。如果您的电源控制系统是基于一条“理想”或“典型”的曲线来编程的，那么在实际升温过程中，功率输出就可能与预设值产生偏差，影响温控精度和升温速率。

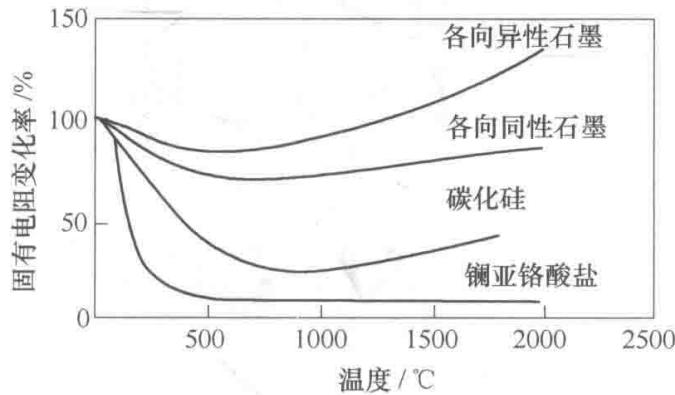

图2 电阻率随温度的变化

• 强度的“反常”增强： 更值得关注的是，石墨的抗弯、抗拉强度在2500℃以下会随温度升高而显著增强，最高可达室温强度的两倍左右。这赋予了石墨优异的抗热冲击性能。但一旦超过2500℃，强度便会断崖式下跌。这个“强度巅峰”的温度点，是评估发热体极限工作能力的生命线。对于那些追求极致工艺温度（如接近3000℃）的应用，精确掌握您所用材料的真实高温强度曲线，是避免灾难性失效的关键。

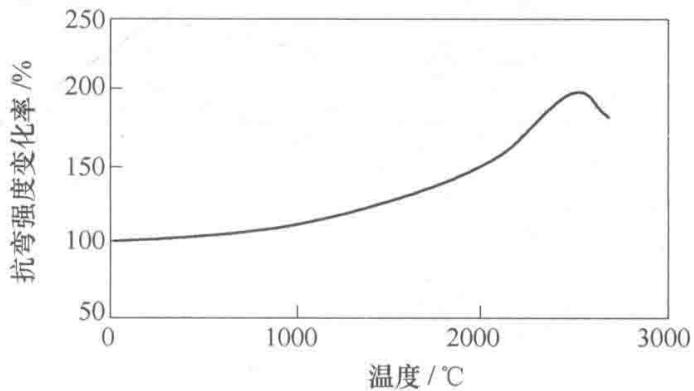

图3 抗弯强度随温度的变化

误区三：对气氛与纯度的致命漠视

石墨发热体的寿命，与其所处的“生态环境”——炉内气氛和自身纯度，有着生死攸关的联系。

• 气氛的“生死线”： 如下表所示，石墨在氮气等惰性气氛中可稳定工作至3000℃，但在真空中，由于升华加剧，使用温度通常被限制在2200℃。而在含氧气氛中，哪怕是微量的残留空气（>400℃）、水蒸气（>700℃）或二氧化碳（>900℃），都会导致石墨快速氧化，变成“消耗品”。这意味着，真空系统的极限真空度、气密性以及保护气体的纯度，直接决定了发热体的寿命。

表1 各种非金属发热体在各气氛中的最高使用温度(℃)

① 在含 10% 以上 O₂ 的气氛中。

• 纯度的“隐形杀手”： 对于半导体行业（如直拉单晶硅炉），对石墨热场部件的要求已进入ppb（十亿分之一）级别。常规的灰分检测根本无法满足要求。Fe、Cu、Al等微量金属杂质在高温下会挥发，直接污染高纯硅熔体，造成晶体缺陷，严重影响芯片良率。因此，对发热体进行高精度的全元素分析，是保障高端产品质量的必要前提。

从“看参数”到“做诊断”：如何真正驾驭石墨发热体？

既然常规规格书不可尽信，我们该如何破局？答案是从被动接受数据，转向主动进行深度诊断。

1. 微观结构表征： 不能只看宏观密度，更要看微观。利用扫描电镜（SEM）观察孔隙分布和尺寸；通过X射线衍射（XRD）分析石墨化度（d₀₀₂层间距和L_c微晶尺寸）；借助拉曼光谱（Raman）评估晶格缺陷（I_D/I_G比值）。这些微观指标的组合，才能真正揭示材料的一致性和潜在缺陷。

2. 动态性能实测： 不能只看室温参数，要看高温下的真实表现。通过高温四探针法实测材料在您工艺温度区间的电阻率-温度曲线；利用热膨胀仪（TMA）获取真实的热膨胀系数，用于热应力仿真；在关键应用中，甚至需要进行高温力学测试。

3. 痕量杂质分析： 不能只看灰分，要看具体元素。对于高纯应用，必须采用辉光放电质谱（GD-MS）或高分辨电感耦合等离子体质谱（HR-ICP-MS）等超痕量分析技术，对数十种潜在的有害元素进行ppb级别的精准定量。

一份真正有价值的检测报告，绝非冰冷数据的堆砌，而是基于应用场景的深度解读。它能将微观世界的‘蛛丝马迹’，翻译成指导您工艺优化、供应链筛选和性能突破的‘行动指南’。当常规检测手段已无法解释您的困惑时，或许是时候寻求更深层次的微观洞察了。

精工博研测试技术（河南）有限公司（原郑州三磨所国家磨料磨具质量检验检测中心），央企，国字头检测机构，提供专业的石墨发热体检测与失效分析服务，为您的材料研发与质量控制保驾护航。欢迎垂询，电话19939716636

（注：文中部分示意图及数据引用自通用技术资料，具体材料性能请以实测为准。）

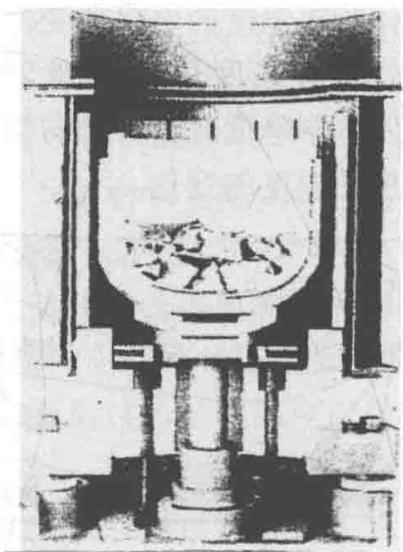

图4 单晶硅拉伸炉示意图，其热场系统对石墨部件的纯度和均匀性要求极高

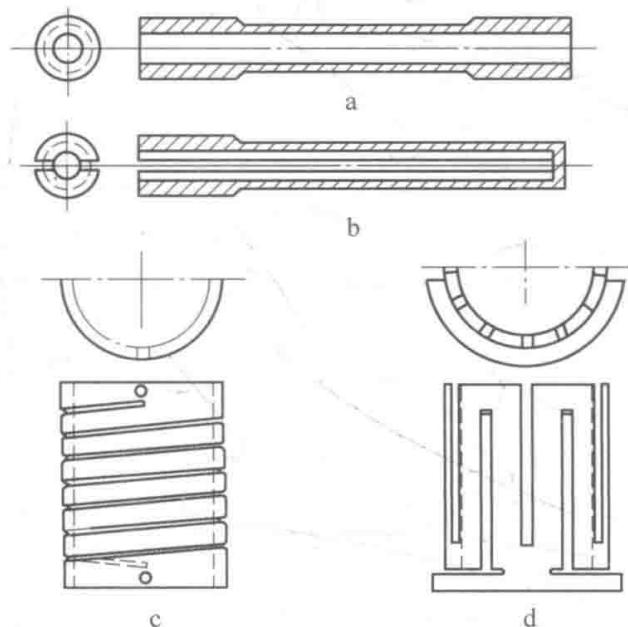

图5 为适应不同加热需求，管状发热体演化出多种精密加工形状，但也引入了新的应力集中风险点
