超越规格书：为何您的镁（铝）炭砖与碳化硅耐材性能总是不稳定？

“同一家供应商，同样的规格书，为什么这批镁炭砖的使用寿命比上一批次缩短了近20%？”

在特种冶金和连铸领域，这几乎是每一位现场工程师都曾面临的困境。您手上的检测报告显示，产品的体积密度、显气孔率、冷压强度等宏观指标均在允收范围内，但炉衬的侵蚀速度、水口的损毁情况却出现了显著的“批次效应”。问题出在哪里？

作为在第三方检测实验室（精工博研）深耕多年的碳材料科学家，我可以明确地告诉您：问题藏在那些常规规格书（COA）永远不会告诉您的微观细节里。传统耐材的检测思路，往往停留在“合格与否”的宏观判断，而对于决定材料在严苛工况下（如高温、强腐蚀、热冲击）真实行为的微观结构“指纹”，却缺乏有效的解读。

本文将剥开传统工艺流程的表象，深入剖析决定碳基耐火材料（特别是镁/铝炭砖与碳化硅制品）性能一致性的三大“隐形杀手”，并揭示如何通过深度的材料表征，从根源上掌控您的供应链和产品质量。

一、 原料的“纯度”陷阱：从百分比到ppb级的致命影响

传统观念认为，原料纯度是关键。例如，生产镁炭砖要求镁砂中MgO含量不低于95%，Fe₂O₃低于1%。这固然没错，但过于笼统的百分比，恰恰掩盖了魔鬼般的细节。

1. 杂质的存在形态与分布

Fe₂O₃含量低于1%就一定安全吗？未必。关键在于这1%的杂质是如何存在的。它是以纳米级颗粒均匀弥散在镁砂晶界，还是以微米级团簇集中分布？前者可能在高温下与碳反应，形成低熔点的铁合金，加速基质的熔损；后者则可能成为应力集中点，在热冲击下诱发微裂纹的扩展。常规的化学滴定或XRF（X射线荧光光谱）只能给出元素的总量，却无法回答这个决定性的“形态问题”。

2. 被忽视的“毒性”微量元素

除了Fe、Si、Ca等常见杂质，那些含量在ppm甚至ppb级别的“微量元素”，如V、K、Na，对碳材料在高温下的抗氧化性是致命的。它们是高效的碳氧化催化剂，即便含量极低，也能在工作温度下显著降低碳质结合相的“燃点”，导致材料过早劣化。您的采购规范里，是否包含了对这些“毒性”元素的监控？

深度洞察： 一份真正有价值的原料品控，必须超越简单的成分百分比。它需要借助**ICP-MS（电感耦合等离子体质谱）来精准量化那些ppb级的催化杂质，并结合SEM-EDS（扫描电镜能谱分析）**来直观表征杂质的分布与形态。这才是从源头规避批次不稳定的第一道防线。

二、 石墨的“身份”迷思：它远不止是“碳”

在铝炭砖和镁炭砖中，石墨是功能核心。它提供了优异的抗热震性、抗渣侵润性。但“鳞片石墨，含碳量>92%”这样的描述，对于性能预测而言，几乎是无效的。

石墨的性能由其“血统”——晶体结构——决定，而非简单的含碳量。

• 结晶度： 石墨的石墨化程度（结晶完美度）直接影响其抗氧化和抗侵蚀能力。高结晶度的石墨片层规整，化学稳定性好，但可能与树脂结合剂的浸润性较差，导致界面结合力弱。

• 晶体尺寸（L_c）与层间距（d₀₀₂）： 这些是评价石墨结晶质量的核心参数。晶粒越大，抗氧化性越好。

• 形貌与粒度分布： 大鳞片石墨能有效阻止裂纹扩展，提升抗剥落性；而细小石墨则能更好地填充颗粒间隙，提高致密度。二者的配比，是工艺的核心机密。

技术对决： 单纯依靠一种手段评估石墨是片面的。**XRD（X射线衍射）可以精确计算d₀₀₂和L_c，给出宏观的平均结晶度信息。而Raman光谱（拉曼光谱）**则对微区的结构缺陷（如边缘、空位）极为敏感，通过I_D/I_G比值可以评估其无序度。将两者结合，才能全面绘制出石墨的“结构画像”，解释为何两批含碳量相同的石墨，在耐材中的表现却有天壤之别。

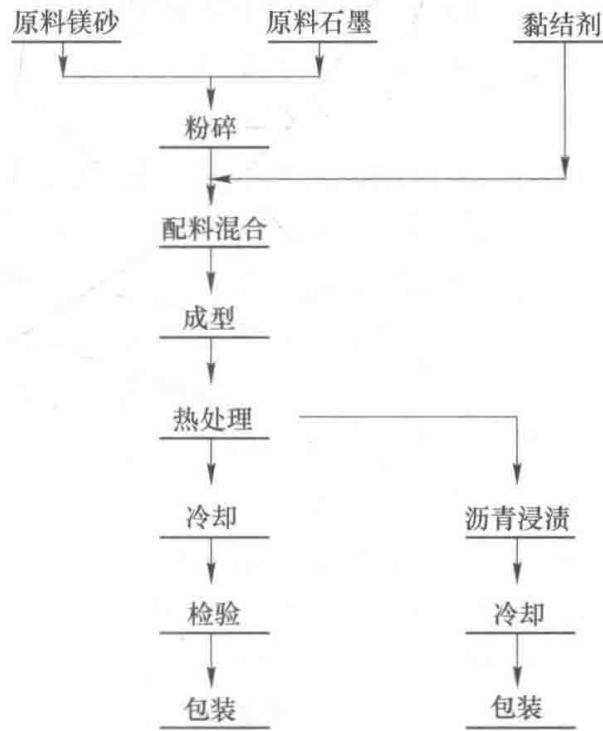

图1 镁炭砖的典型生产流程示意图

三、 成品检测的“盲区”：从宏观力学到微观孔隙网络

表1展示了镁炭砖典型的出厂检测指标。这些数据，如冷压强度、体积密度，是在常温下测得的，它们能反映产品制造工艺的稳定性，但无法直接预测材料在1600℃钢水冲刷下的真实行为。

表1 镁炭砖的常规性能指标

真正的失效，往往始于微观。

1. 孔隙结构的“指纹”

显气孔率4.0%和7.0%的背后，是截然不同的世界。决定抗渣渗透性的，不是气孔的“多少”（总量），而是气孔的“形态”——孔径分布、连通性和曲折度。一个由大量封闭、孤立微孔构成的7%气孔率结构，其抗渗透性可能远优于一个由少量粗大、连通气孔构成的4%气孔率结构。**压汞法（MIP）**是揭示这套孔隙网络“指纹”的唯一有效手段，它能告诉您熔渣渗透的真实路径和阻力。

2. 致命的界面

在碳复合耐材中，最薄弱的环节永远是“界面”——氧化物骨料（MgO, Al₂O₃）与碳结合剂、石墨之间的结合面。烧成工艺的微小波动，都可能导致界面处产生热应力微裂纹，或者形成低强度的玻璃相。这些在常温下无伤大雅的微观缺陷，在高温和应力作用下，会迅速演变为导致材料剥落和断裂的宏观裂纹。通过高倍率SEM观察断口形貌，可以直接判断失效的根源是穿晶断裂还是沿晶界/相界断裂，从而为工艺优化提供最直接的证据。

3. 碳化硅（SiC）制品的“等级”幻觉

对于碳化硅耐材，行业习惯于用SiC含量（如>90%或>83%）来划分等级。这同样是一种误导。决定其高温性能（尤其是抗氧化性和高温强度）的核心，是SiC颗粒之间的结合相。是氮化物结合（Si₃N₄）？氧化物结合？还是重结晶自结合？不同的结合相，意味着截然不同的使用温度和寿命。不通过XRD进行物相鉴定，不通过SEM观察结合相的微观形态，仅凭一个SiC含量来选材，无异于盲人摸象。

结论：从“制造”到“智造”，检测思维的升级是关键

从原料选择、混合、成型到最终烧成，每一步都充满了变量。依赖传统的、基于宏观物理性能的检测体系，已无法满足现代工业对材料性能一致性和可靠性的苛刻要求。您需要的，不再是一张仅有合格/不合格结论的报告，而是一份能够揭示“为什么”的深度诊断书。

所以，一份真正有价值的检测报告，绝非冰冷数据的堆砌，而是基于应用场景的深度解读。它能将微观世界的“蛛丝马迹”，翻译成指导你工艺优化、供应链筛选和性能突破的“行动指南”。当常规检测手段已无法解释您的困惑时，或许是时候寻求更深层次的微观洞察了。

精工博研测试技术（河南）有限公司（原郑州三磨所国家磨料磨具质量检验检测中心），央企，国字头检测机构，提供专业的[耐火材料失效分析与检测]服务，为您的材料研发与质量控制保驾护航。欢迎垂询，电话19939716636
