超越规格书：为何您的先进碳材料性能总是不达预期？

作为在碳材料领域摸爬滚打了多年的科学家，我经常遇到来自新能源、半导体等前沿行业的工程师们带着困惑找到我们：“王工，我们这两批次的石墨负极，供应商给的规格书一模一样——粒度、比表面积、压实密度都在误差范围内，为什么做成电池后，首效和循环寿命一个天上，一个地下？”

这个问题，精准地切中了当前先进碳材料应用中的核心痛点：我们早已进入一个性能由微观结构决定，而非宏观参数主导的时代。然而，我们的质量控制和失效分析思维，有时却还停留在评估传统耐火材料的阶段。

原文中提到的电极糊、粗缝糊等产品，是特种冶金领域的基石。在那个场景下，我们关心的是什么？是灰分、挥发分、焙烧后的抗压强度和大致的电阻率（见表1）。这些宏观指标足以保证电炉的稳定运行。这是一种“够用就好”的工程逻辑，在它的领域内非常有效。

表1 电极糊的宏观理化性能指标

但当碳材料的应用场景从“耐火”转向“精细”，从“导电”转向“储能”或“热管理”时，游戏规则就彻底改变了。那些在规格书上看起来“合格”的材料，其内部隐藏的微观差异，正是导致您研发失败、产品良率波动的“幽灵”。

纯度陷阱：从“百分比”到“ppb级”的致命鸿沟

我们先看看冶金提纯。原文提及的石墨吹炼管，用于向金属熔体中吹入气体以去除杂质。在这个应用中，石墨管本身只要相对纯净，不给熔体带来严重二次污染即可。甚至像出铁槽用的炭块（见图1），其原料可以是焦炭、石墨和黏土的混合物。

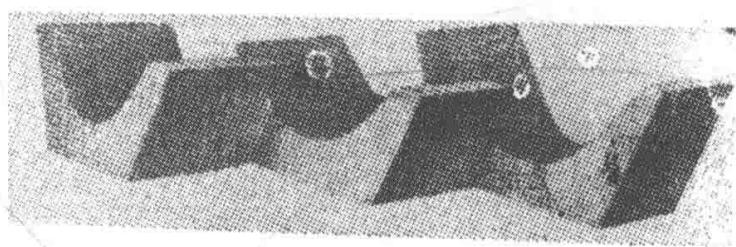

图1 出铁槽用炭块

然而，在半导体领域，用于生产晶硅的热场部件（如加热器、坩埚）所用的高纯石墨，其纯度要求是天壤之别。原文中氮化硅结合碳化硅制品（见表2）的化学成分表中，Fe₂O₃含量被控制在 ≤1.5% 到 ≤2.0% 的水平，这在耐火材料中已属优良。但在半导体工艺中，哪怕是ppb（十亿分之一）级别的铁、铜、钠等金属杂质，都可能通过高温挥发，扩散至硅片上，形成深能级陷阱，直接导致芯片的电学性能崩溃，造成整炉晶圆的报废。

表2 氮化硅结合碳化硅制品的化学成分与性能

这里的核心痛点是： 供应商提供的COA（质检报告）显示总灰分合格，甚至用了常规的ICP-OES检测，声称纯度达到5个9（99.999%），但为何还是会出问题？

答案在于检测的“盲区”。 常规检测手段的检出限可能只到ppm（百万分之一）级别，对于那些致命的ppb级元素根本无能为力。真正的质量控制，需要动用辉光放电质谱（GD-MS）这类超痕量元素分析技术，对数十种潜在污染元素进行地毯式筛查。在先进制造中，纯度不是一个模糊的百分比，而是一张精准到ppb级的元素指纹图谱。

结构迷雾：为何相同的“成分”产生迥异的性能？

回到开头的锂电池负极材料问题。电极糊的配方（见表3）相对粗放，不同粒径的无烟煤、冶金焦和沥青混合，目标是在高温下烧结成一个具备基本导电和结构强度的整体。

表3 粗缝糊的典型配方

对于锂离子电池的石墨负极而言，这种宏观配方思维是完全不够的。决定其电化学性能的，是原子尺度的精妙结构。

• 石墨化度： 并非一个单一值，而是材料内部微晶有序程度的统计分布。两批料即使平均石墨化度相近，但如果一批的石墨化程度分布更均匀，另一批则存在大量无定形碳区域和高度石墨化区域的混合，后者的锂离子嵌入/脱出动力学和循环稳定性就会差很多。

• 微晶结构： XRD测得的d₀₀₂层间距和L_c（垂直于石墨烯平面的堆叠高度）是关键。d₀₀₂越接近理论值（0.3354nm），石墨化度越高，首次库伦效率通常也越高。

• 表面缺陷： 拉曼光谱的I_D/I_G比值是表征石墨晶格边缘和缺陷的利器。过多的缺陷会增加与电解液的副反应，消耗活性锂，导致不可逆容量损失。

这里的挑战在于： 单纯依赖BET比表面积和激光粒度仪的D50值来品控，就像试图通过身高体重来判断一个人的运动能力一样，信息维度严重不足。真正的性能密码，隐藏在XRD图谱的峰形、Raman光谱的峰强比和BET的孔径分布曲线之中。将这些微观结构信息与最终的电化学性能关联，建立起“结构-性能”的构效关系模型，才能从根源上解决批次一致性问题。

所以，一份真正有价值的检测报告，绝非冰冷数据的堆砌，而是基于应用场景的深度解读。它能将微观世界的‘蛛丝马迹’，翻译成指导你工艺优化、供应链筛选和性能突破的‘行动指南’。当常规检测手段已无法解释您的困惑时，或许是时候寻求更深层次的微观洞察了。

精工博研测试技术（河南）有限公司（原郑州三磨所国家磨料磨具质量检验检测中心），央企，国字头检测机构，提供专业的[先进碳材料失效分析与表征]服务，为您的材料研发与质量控制保驾护航。欢迎垂询，电话19939716636

界面失效：被忽略的“第三相”

最后，我们来看一个更隐蔽的问题——界面。原文中的碳化硅制品，通过不同的结合相（如氮化硅、赛隆、黏土等，见表4）将SiC颗粒粘结在一起，形成坚固的耐火材料。在这些应用中，结合相与骨料的界面只要足够强，能抵抗高温和化学侵蚀就万事大吉了。

表4 不同结合相的碳化硅制品

但在先进复合材料领域，例如碳纤维增强树脂基复合材料（CFRP），纤维与基体之间的界面，其重要性甚至超过了材料本身。我们经常遇到这样的失效案例：一个CFRP部件，其设计强度远超实际工况载荷，却在使用中过早地发生分层或断裂。失效分析发现，碳纤维本身没断，树脂基体也没屈服，断裂恰恰发生在纤维与基体之间那层厚度仅为纳米级的界面上。

为何会这样？

因为这个界面的结合力，取决于极其微妙的物理化学作用。碳纤维出厂时表面的上浆剂是否与你的树脂体系匹配？纤维表面经过处理后，含氧官能团的种类和密度是否有利于形成牢固的化学键？这些问题，无法通过测试碳纤维的拉伸强度或树脂的弯曲模量来回答。

解决这类问题，需要动用表面科学的“显微镜”：

• X射线光电子能谱（XPS）： 精准分析纤维表面的元素组成和化学态，判断表面官能团的类型和相对含量。

• 原子力显微镜（AFM）： 不仅能观察表面形貌，还能通过特殊模式探测局部区域的力学性能。

• 单丝拔出/微滴包埋实验： 直接测量单根纤维与基体之间的界面剪切强度（IFSS），这是评价界面结合好坏的“金标准”。

结论：

从冶金炉衬到半导体热场，从电极糊到电池负极，碳材料的外延在不断拓展，其性能的决定因素也日益向微观深处迁移。如果我们仍固守于宏观、静态的规格书参数，而忽视了对ppb级杂质、晶体微观结构和纳米级界面的深刻洞察，那么在高端应用的赛道上，我们将不可避免地遭遇各种“意料之外”的瓶颈。

理解并驾驭碳材料的微观世界，是解锁其在先进技术中全部潜力的唯一途径。这需要跨学科的知识储备、精密的仪器矩阵，以及将两者结合、洞悉问题本质的丰富经验。
