超越参数表：深度解析极端工况下石墨材料的失效密码与性能表征

在航天、特种冶金或半导体热场等前沿领域，工程师们时常面临一个棘手的困境：两批次的石墨部件，拥有几乎一致的规格书（Datasheet）参数——密度、强度、纯度，但在严苛的实际工况下，其服役寿命却可能相差一个数量级。一个火箭喷管喉衬可能在远未达到设计寿命时就出现超差烧蚀，一块单晶炉里的石墨加热器可能在数次热循环后就意外开裂。问题出在哪里？

答案藏在参数表的“潜台词”里。对于工作在2000-3000°C高温、高压、高速腐蚀性气流下的石墨材料而言，宏观的性能参数仅仅是冰山一角。真正的性能“密码”与失效“元凶”，深埋于其复杂的微观结构之中。作为材料科学家，我们的任务就是揭示这些密码，将它们从晦涩的微观特征，翻译成指导您选材、工艺优化和失效分析的“行动指南”。

一、热冲击失效：不只是线膨胀系数与导热率的游戏

固体火箭发动机点火的瞬间，石墨喷管内壁温度在几秒内从室温飙升至3000°C以上，这是对材料耐热冲击性能的终极考验。传统认知告诉我们，优异的抗热震性源于“低的热膨胀系数（CTE）”和“高的导热系数（Thermal Conductivity）”。这当然没错，高导热能迅速疏导热量，避免局部过热；低膨胀则减小了温度梯度下的内部应力。

但真正的挑战在于：

1. 各向异性陷阱：常规石墨（如挤压或模压成型）的微观晶粒在成型过程中会发生择优取向。这导致其性能呈现显著的各向异性。您在规格书上看到的可能是一个平均值，或是特定方向的数值。但在实际应用中，径向和轴向的热、力学性能差异巨大。一个方向上的低膨胀，可能伴随着另一方向的高膨胀，这在复杂构件中会产生致命的内应力集中。

2. 动态变化的物性：材料的CTE和导热率并非一成不变，它们都是温度的函数。石墨的导热率在达到一个峰值后会随温度升高而下降，而强度则在2500°C附近达到峰值。不理解这种动态变化，仅凭室温数据进行的设计，无异于纸上谈兵。

【深度表征的价值】 一份真正有洞察力的分析，必须提供变温条件下的、各向异性的热物性数据。通过激光导热仪（LFA）和热膨胀仪（DIL）精确测量从室温到2800°C的性能演变曲线，才能构建准确的热-力耦合仿真模型，预测应力分布，从根源上避免热冲击开裂。

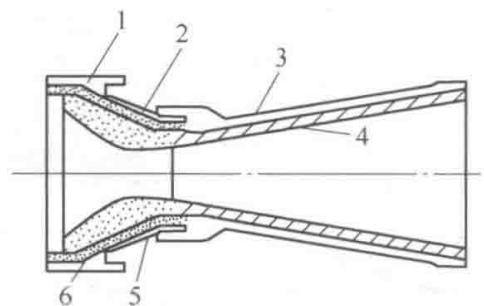

图1：固体燃料火箭喷嘴构造示意图，石墨衬套（6）承受最严酷的考验

二、烧蚀与磨损：密度之下，孔隙与晶界的“暗战”

当热冲击的第一关通过后，材料将直面高速（可达数倍音速）、携带固体颗粒的燃气的持续冲刷。这是一种结合了高温氧化、化学腐蚀和机械剥蚀的复杂过程。此时，材料的密度、硬度和强度固然重要，但它们并不能完全定义其抗烧蚀能力。

真正的战场在微观层面：

• 孔隙结构是魔鬼：两个密度同为1.85 g/cm³的石墨样品，其抗烧蚀性能可能天差地别。区别在于孔隙的尺寸、形态和连通性。一个拥有大量封闭、细小微孔的材料，远比一个存在少量粗大、连通气孔的材料更耐冲刷。后者连通的孔隙网络为高温燃气提供了侵入材料内部的通道，导致“由内而外”的破坏，宏观表现为颗粒的整体剥落。

• 颗粒尺寸与结合剂：石墨制品的性能与其所用骨料颗粒的尺寸和粘结剂（通常是沥青）的性能息息相关。粗颗粒石墨或许成本更低，但在高速气流下，颗粒本身更容易被“掀起”。而粘结相的石墨化程度、与骨料颗粒的界面结合强度，直接决定了材料的整体完整性。

【如何破局？——改性与验证】 为了对抗烧蚀，业界开发了多种改性策略。但每一种策略的成功，都依赖于精密的微观结构表征来验证其有效性。

1. 高压浸渍（Impregnation）：将多孔石墨浸渍在液态金属（如锡、银）或树脂中，再进行碳化/石墨化处理，目的是填充孔隙，提升密度和强度。锡（沸点2260°C）和银（沸点1950°C）在高温下汽化，吸收大量热量并形成一层保护性气膜，起到“发汗冷却”的作用。

   • 验证关键：仅仅称重来计算浸渍率是不够的。必须通过**压汞法（MIP）或气体吸附法（BET）分析浸渍前后孔径分布的变化，并通过扫描电镜（SEM）结合能谱分析（EDS）**观察浸渍物在孔隙内的填充状态和均匀性。

2. 陶瓷相增强（Composite）：在石墨基体中引入超高温陶瓷（UHTCs）颗粒，如ZrB₂、SiC等，形成碳基复合材料。例如，C-ZrB₂-Si复合材料在1470°C热气流中烧蚀180分钟，质量损失仅1%；而普通ATJ石墨在20分钟内就损失了24%。

   • 验证关键：除了评估烧蚀率，更要通过**X射线衍射（XRD）**分析物相构成，并通过SEM观察陶瓷颗粒的分布、尺寸及其与碳基体的界面结合情况。一个牢固的界面是发挥增强效应的前提。

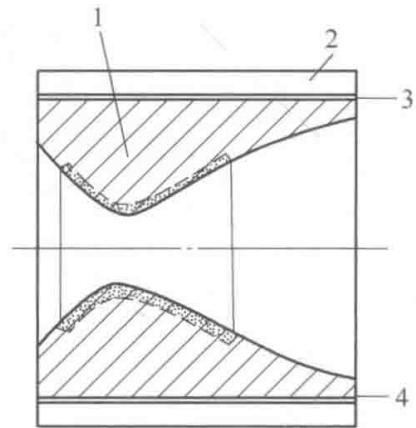

图2：组合构造的火箭喷嘴，通过钨衬（2）等设计提升性能

三、氧化腐蚀：涂层的“铠甲”与致命的“软肋”

石墨在450°C以上就开始氧化，这是其固有弱点。在富氧燃气环境中，抗氧化涂层是必不可少的“铠甲”。钨（W）、铱（Ir）等难熔金属及其碳化物、氮化物涂层被广泛应用。近年来，化学气相沉积（CVD）的热解石墨（Pyrolytic Graphite, PG）涂层也因其高致密度和优异的各向异性而备受青睐。

然而，涂层引入了新的、也是最脆弱的环节——界面。

• 热失配应力：涂层与石墨基体的热膨胀系数往往不匹配，在剧烈的温度循环中，界面处会产生巨大的剪切应力，导致涂层开裂或剥离。
• 界面反应与扩散：在极端高温下，涂层与基体之间可能发生元素互扩散，形成脆性的中间相，从内部瓦解结合力。

【从“有没有”到“好不好”的跨越】 评估一个涂层，厚度测量只是第一步。更关键的是评价其“质量”：

• 界面结合强度测试：通过划痕法或拉伸法，量化涂层与基体的结合力。
• 界面微观结构分析：利用聚焦离子束（FIB）技术切开界面横截面，在高分辨率透射电镜（HRTEM）下观察界面原子级别的结合状态，用EDS线扫描分析元素在界面区的分布梯度。这能精准识别出是否存在微裂纹、孔洞和有害的反应层。

所以，一份真正有价值的检测报告，绝非冰冷数据的堆砌，而是基于应用场景的深度解读。它能将微观世界的‘蛛丝马迹’，翻译成指导你工艺优化、供应链筛选和性能突破的‘行动指南’。当常规检测手段已无法解释您的困惑时，或许是时候寻求更深层次的微观洞察了。

精工博研测试技术（河南）有限公司（原郑州三磨所国家磨料磨具质量检验检测中心），央企，国字头检测机构，提供专业的[高温石墨材料性能检测]服务，为您的材料研发与质量控制保驾护航。欢迎垂询，电话19939716636

附录：典型火箭喷嘴用石墨材料性能参考

以下表格展示了早期国外部分用于火箭喷嘴的石墨材料牌号及其性能，可作为理解性能参数关联性的参考。请注意，这些数据更多是历史参考，现代高性能石墨及其复合材料的性能已有大幅提升，且评估体系也更为完善。

表1：美国生产的Z系列石墨的性质（单位已部分转换为常用国际单位）

表2：法国罗兰炭素公司火箭喷嘴用石墨的型号与性能

表3：美国大湖炭素公司生产的火箭喷嘴用石墨的性能
