您是否遇到过这样的困境：两批次石墨材料，供应商提供的规格书（Datasheet）上的宏观参数——如密度、强度、电阻率——几乎一模一样，但在实际应用中，一批表现卓越，另一批却频繁失效？无论是新能源领域的锂电池负极，半导体行业的热场部件，还是特种冶金用的电极，这种“同参不同命”的现象，正是无数工程师和研发人员的痛点所在。
作为在顶级检测实验室工作多年的碳材料科学家，我可以明确地告诉您：那份规格书，仅仅是故事的开篇。真正决定石墨材料命运的，是隐藏在宏观参数之下的微观结构密码。这些密码，决定了材料的热导、电导、机械稳定性和化学惰性，而解读它们，需要超越常规检测的深度洞察。
表面上看，石墨的结构似乎很简单：碳原子构成的六边形网状层面，通过微弱的范德华力堆叠而成。但魔鬼恰恰藏在这种堆叠的细节里。我们关注的第一个密码，就是石墨的微观晶体结构——它是一切性能的起点。

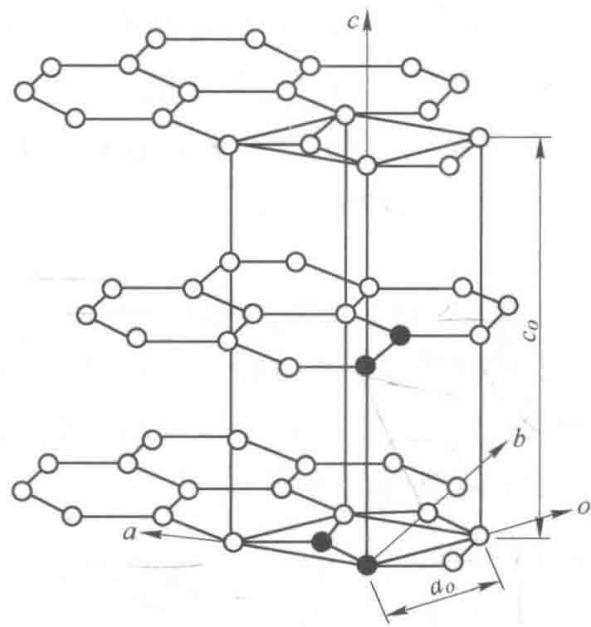

图1 石墨的理想晶体结构
理想的石墨晶体具有完美的ABAB层状堆叠（贝尔纳结构），其晶格常数（如ao ≈ 0.246 nm, co ≈ 0.671 nm）是确定的。然而，在实际的人造石墨制品中，这种完美秩序几乎不存在。从无定形碳到高度结晶石墨的“石墨化”过程，本质上就是一个从无序到有序的演变。
痛点关联：
石墨化度不均匀： 您的供应商可能只提供一个平均石墨化度值。但材料内部，特别是大尺寸部件，其核心与表层的石墨化程度可能存在显著差异。这会导致热应力不均，在高温下极易开裂。
d002的误导： X射线衍射（XRD）测得的层间距d002是评价石墨化度的经典指标。但它只是一个统计平均值。两个d002值相同的样品，一个可能晶粒大小均匀，另一个则大小不一、缺陷丛生。这直接影响了锂离子在负极材料中的嵌入/脱出动力学和材料的循环寿命。
我们的解决方案： 单看XRD的d002和Lc（晶粒尺寸）是远远不够的。我们必须结合拉曼光谱（Raman）的ID/IG比值，它对sp2碳网的边缘缺陷和无序度更为敏感。将XRD的“长程有序”信息与Raman的“短程无序”信息相结合，才能真正描绘出材料晶体结构的完整画像，预测其在电化学或热冲击下的真实行为。
石墨优异的导热和导电性，是其在半导体热沉、锂电池导电剂等领域大放异彩的原因。但这种性能具有极强的各向异性：沿层面（a轴方向）的传导效率远高于垂直层面（c轴方向）的，差距可达数百倍。

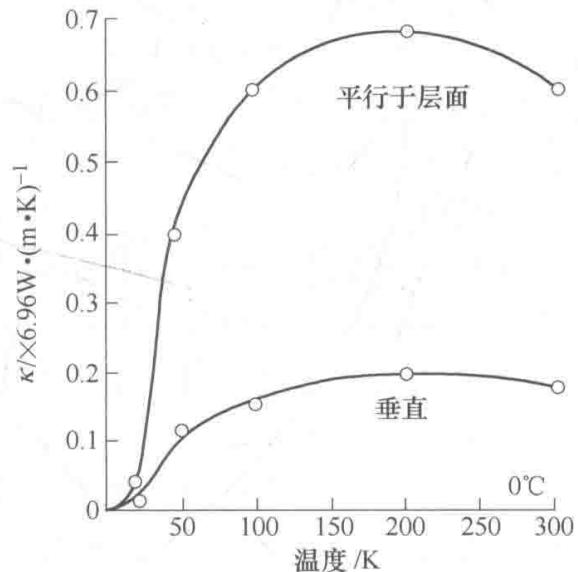

图2 天然石墨单晶的热导率各向异性
痛点关联：
为何散热片的实测导热效果远低于理论值？ 热量在石墨中传导，主要依赖晶格振动（声子）。完美的石墨晶格是声子畅通无阻的“超级高速公路”。而任何晶格缺陷、杂质原子、甚至晶界，都是声子必须绕行的“减速带”和“收费站”。您的材料即便石墨化度很高，但如果微晶尺寸小、晶界数量多，其宏观热导率也会大打折扣。
电阻率的温度陷阱： 如图3所示，高品质石墨的电阻率在400-600℃会出现一个极小值，随后随温度升高而增加，表现出类金属行为。而石墨化程度较低的碳材料，则更像半导体，电阻率随温度升高而下降。仅仅一个室温电阻率数据，无法告诉你这个部件在工作温度下的真实电性能和能耗。

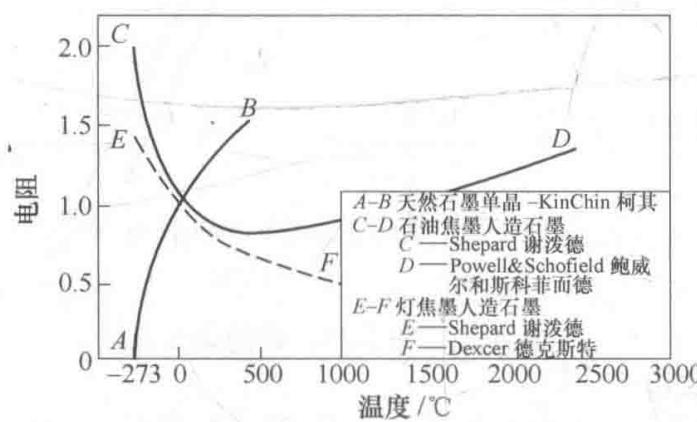

图3 不同石墨材料的电阻率-温度曲线
我们的解决方案： 我们通过激光热导仪（LFA）精确测量材料在不同温度下的热扩散系数，并结合密度和比热容（图4）计算出热导率。更重要的是，我们会测量平行和垂直于成型方向的两个数据，量化其各向异性度。这对于需要定向散热或导电的部件设计至关重要。将热学数据与前述的微观结构数据关联，我们能精准定位导致性能瓶颈的根源，是晶粒太小？是取向度不够？还是杂质散射太严重？

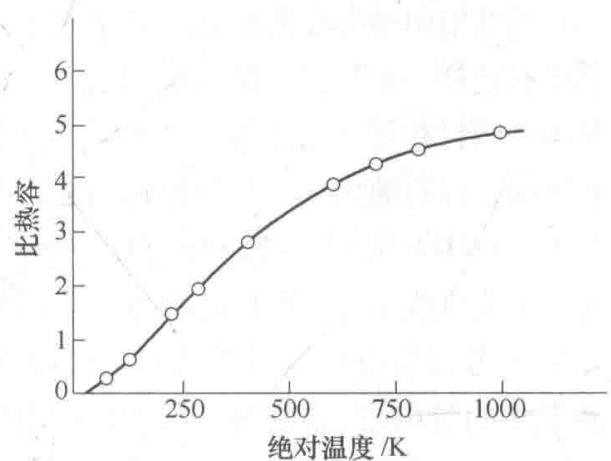

图4 石墨的比热容与温度关系
一份真正有价值的检测报告，绝非冰冷数据的堆砌，而是基于应用场景的深度解读。它能将微观世界的‘蛛丝马迹’，翻译成指导你工艺优化、供应链筛选和性能突破的‘行动指南’。当常规检测手段已无法解释您的困惑时，或许是时候寻求更深层次的微观洞察了。
精工博研测试技术（河南）有限公司（原郑州三磨所国家磨料磨具质量检验检测中心），央企，国字头检测机构，提供专业的石墨材料性能表征服务，为您的材料研发与质量控制保驾护航。欢迎垂询，电话19939716636
对于用作结构件的石墨制品（如特种冶金坩埚、光伏长晶炉热场部件），机械强度是生命线。但石墨的力学行为充满了“反常识”。
反常识一：高温下更强。 与金属材料在高温下软化不同，多数石墨材料的抗拉、抗压强度在高达2500℃时达到峰值，比室温强度高出50%甚至一倍以上（如图5）。这是因为高温下，制造过程中被“冻结”的内部微观应力得到释放，微裂纹尖端发生钝化，材料变得更“坚韧”。

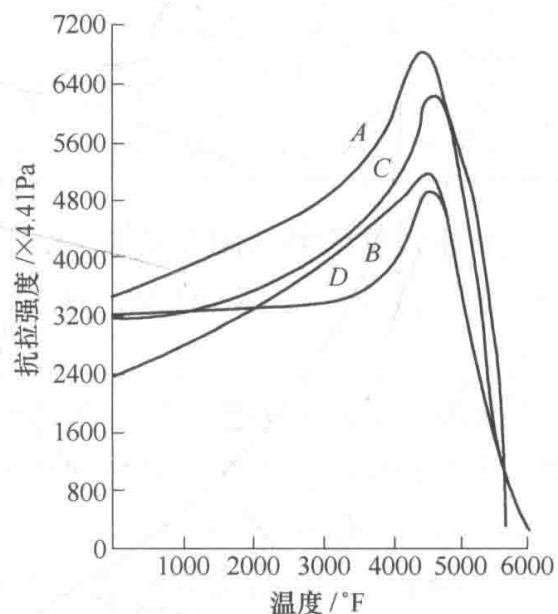

图5 石墨材料的抗拉强度随温度的变化
反常识二：密度并非越高越好。 石墨制品的视密度（Bulk Density）与理论密度（~2.26 g/cm³）之间的差距，体现了其内部孔隙的存在。这些孔隙，尤其是微米级的开口孔，是机械强度的薄弱环节，也是化学侵蚀的通道。然而，一味追求高密度，可能导致材料脆性增加，抗热震性下降。孔径分布、孔的比表面积，其重要性丝毫不亚于孔隙率本身。
痛点关联：
热场部件的意外碎裂： 您可能只测试了材料的室温抗弯强度，但它在2000℃以上的工作环境中，其弹性模量和蠕变行为（高温下的塑性变形）才是决定其寿命的关键。
批次间性能不稳： 两个密度相同的石墨块，一个可能内部是大量均匀的微孔，另一个则含有少量但尺寸致命的大孔。后者在应力作用下，将成为裂纹的策源地。常规的密度测试无法揭示这一差异。
我们的解决方案： 我们提供从室温到超高温（可达2800℃）的全温谱力学性能测试，包括抗压、抗弯、弹性模量（图6）。同时，利用压汞仪（MIP）和气体吸附法（BET）等手段，对材料的孔径分布、孔隙率和比表面积进行精细表征。我们将机械数据与孔结构数据耦合分析，为您揭示强度与韧性、密度与抗热震性之间的内在联系，帮助您选择或优化出在极端工况下真正可靠的材料。

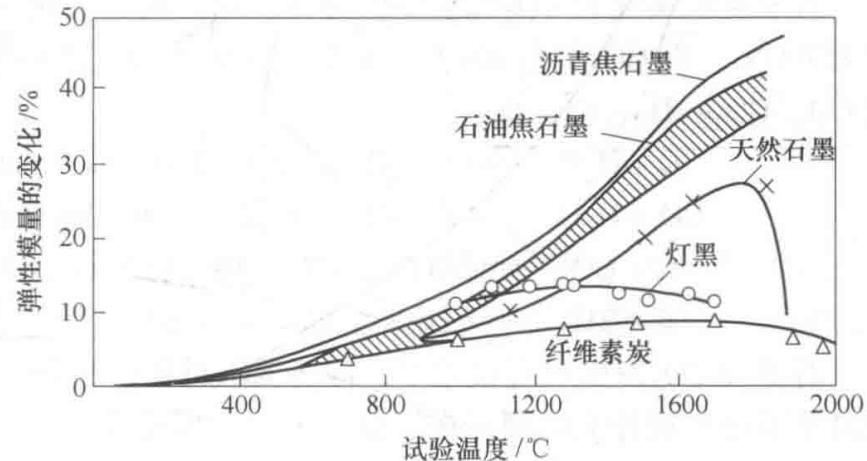

图6 不同原料制备的石墨的弹性模量-温度曲线
石墨通常被认为是化学惰性的，但在特定条件下，它会变得异常脆弱。
高温氧化： 纯石墨在空气中的氧化起始温度约为520-560℃。然而，ppb级别的金属杂质（如Fe, Ni, V等）会作为催化剂，将该温度大幅降低，导致材料在远低于预期的温度下发生严重氧化烧蚀。
层间化合物的生成： 某些物质（如碱金属、强酸、卤素）可以像劈柴一样楔入石墨的层状结构中，形成层间化合物。这会导致c轴方向的剧烈膨胀，使材料从内部崩解。对于锂电池而言，溶剂分子的共嵌入是导致首次库伦效率低和不可逆容量损失的核心问题之一；对于钠冷快堆，液态钠在450℃以上对石墨的嵌入是致命的。
痛点关联：
高纯石墨的“伪纯净”： 您的石墨部件宣称纯度99.99%，但关键的催化性金属杂质含量是否得到有效控制？常规的灰分测试只能给出总杂质含量，无法识别那些ppb级别却有百倍催化效应的“坏分子”。
电极材料的失效溯源： 电池循环性能快速衰减，究竟是SEI膜不稳定，还是石墨结构本身在充放电过程中因溶剂共嵌入而逐步破坏？
我们的解决方案： 我们拥有辉光放电质谱（GD-MS）和电感耦合等离子体质谱（ICP-MS）等超痕量元素分析手段，能够精准检测石墨中从主量到ppb级的数十种元素含量，为您揪出那些隐藏的“催化杀手”。通过原位电化学-拉曼联用技术，我们可以实时追踪电极材料在充放电过程中的微观结构演变，直观揭示失效的根本原因。
石墨材料的性能，是一个由晶体结构、微观形貌、缺陷状态、杂质含量和各向异性共同决定的复杂体系。任何单一的宏观参数都只是冰山一角。想要真正驾驭这种“黑色黄金”，必须深入其微观世界，理解各个参数之间的内在关联，并将其与实际应用工况相结合。
这正是精工博研的价值所在。我们提供的不仅仅是数据，更是基于深厚材料科学功底和丰富行业经验的综合性诊断方案。我们帮助您超越规格书的局限，看清材料的真实面貌，从而在研发、品控和失效分析的道路上，少走弯路，直达目标。
首页
检测领域
服务项目
咨询报价
