核石墨辐照损伤：从微观缺陷到宏观失效的全景解析与寿命预测

对于身处核能、先进反应堆设计领域的工程师与科学家而言，一份完美的核石墨材料规格书，仅仅是漫长征途的开始。当石墨构件在反应堆内经受数年严酷的中子辐照后，其性能表现为何会与初始数据“渐行渐远”，甚至出现意料之外的尺寸畸变、导热骤降乃至开裂？这背后隐藏的，是原子尺度下一场剧烈而复杂的“微观战争”——核石墨的辐照损伤。

这并非简单的材料老化，而是一个涉及原子位移、缺陷演化、宏观性能耦合的动态过程。忽视其复杂性，仅仅依赖出厂参数进行设计，无异于在迷雾中航行。作为首席碳材料科学家，我们（精工博研）的工作，就是揭开这层迷雾，将微观世界的“蛛丝马迹”，翻译成指导您进行材料选型、寿命预测和安全评估的“行动指南”。

1. 问题的核心：中子辐照如何“重塑”石墨？

中子，这个不带电的粒子，却是石墨晶格的“终极破坏者”。一个高能中子（>0.1 MeV）撞击碳原子，就像一颗台球母球撞开球堆，会引发一连串的级联碰撞。仅需约25eV的能量，一个碳原子就会被“打”出它在石墨烯层内的稳定格点，形成一个空位（Vacancy）和一个游离的间隙原子（Interstitial）。这就是最基本的损伤单元——弗伦克尔对（Frenkel Pair）。

然而，这只是灾难的序幕。被撞出的高能碳原子会继续撞击其他原子，产生大量的二次、三次位移。一个2MeV的中子，最终可能导致数千个碳原子偏离“故土”。这些无家可归的间隙原子和它们留下的空位，便是辐照损伤的根源。它们的存在与演化，将从根本上改变石墨的一切。

1.1 微观缺陷的“聚会”：从点到面的演化

这些被创造出的点缺陷并非一成不变。它们在晶格中迁移、聚集，形成更复杂的缺陷结构，其行为高度依赖于辐照温度和剂量：

• 间隙原子团簇： 活跃的间隙原子会迅速抱团，形成小型的C₂、C₃集团，或是在石墨层间形成新的、不完整的碳原子层，即间隙环（Interstitial Loops）。

• 空位团簇： 在较高温度下（>500°C），空位也开始具备迁移能力，它们会聚集形成**空位环（Vacancy Loops）**或微小的孔洞。

• 位错与堆垛层错： 这些缺陷的形成与生长，会钉扎晶面间的位错，阻碍滑移，并破坏完美的ABAB堆垛顺序。

透射电子显微镜（TEM）下的观察清晰地揭示了这一过程。在低温辐照下，我们看到的是弥散的“黑白斑点”；而在高温下，则能看到轮廓分明的间隙环和空位环。正是这些微观结构的演变，直接导致了宏观性能的剧烈变化。

表1：辐照石墨中主要缺陷类型及其关键影响

金句：核石墨的性能漂移，本质上是其内部缺陷种类、密度和形态随时间和温度演化的宏观投影。

2. 宏观性能的连锁反应：从尺寸到强度的全面退化

微观结构的剧变，必然引发宏观性能的连锁反应。这些变化环环相扣，共同决定了石墨构件的服役行为和最终寿命。

2.1 尺寸稳定性：最棘手的难题

辐照引起的尺寸变化是核石墨应用中最核心的挑战。它并非简单的热胀冷缩，而是复杂的、各向异性的、且与工况密切相关的行为。

• 晶格尺度： 间隙原子撑大石墨层间距（c轴膨胀），而空位坍塌则导致层内收缩（a轴收缩）。

• 宏观尺度： 这种晶格畸变传递到宏观构件上，表现为：

• 各向异性： 对于挤压或模压成型的石墨，垂直于成型压力方向通常表现为膨胀，而平行方向在初期甚至会收缩（见图1）。这种不一致的形变是内部应力累积和开裂的根源。

• 先收缩后膨胀： 在特定温度区间（如300-800°C），许多核级石墨会经历一个先收缩再快速膨胀的“翻转”过程（见图2）。如果设计裕量未能覆盖这个翻转点，将导致灾难性后果。

• 初始结构依赖性： 石墨的石墨化度、密度、原始热膨胀系数（CTE）和晶粒取向度，都深刻影响其尺寸变化轨迹（见图3，图4）。高石墨化度、高密度的材料，其尺寸变化通常更为剧烈。

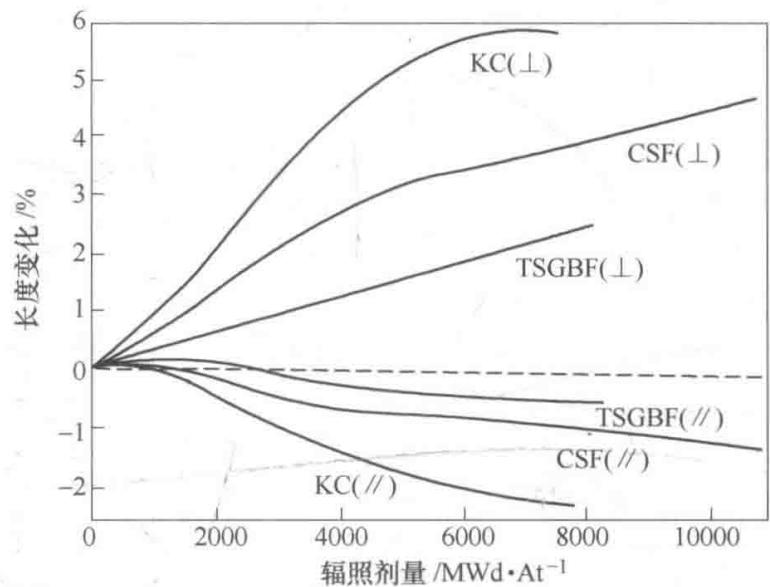

图1：不同类型石墨在辐照下表现出迥异的各向异性尺寸变化

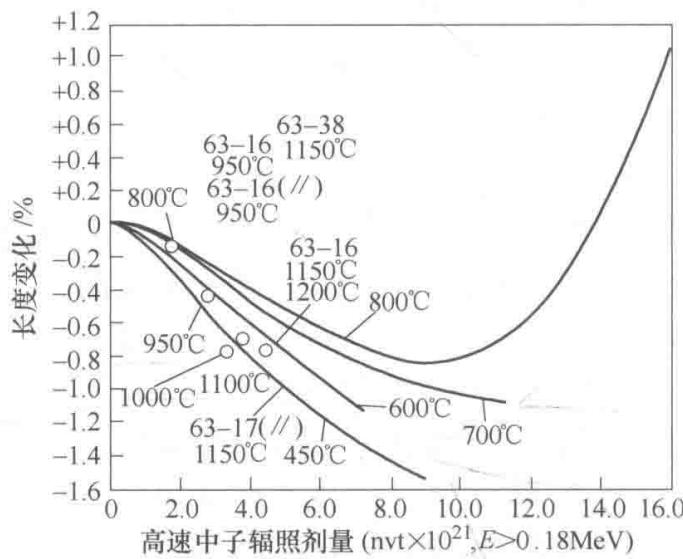

图2：辐照温度和剂量共同决定了尺寸变化的复杂路径，注意高剂量下的“翻转”膨胀

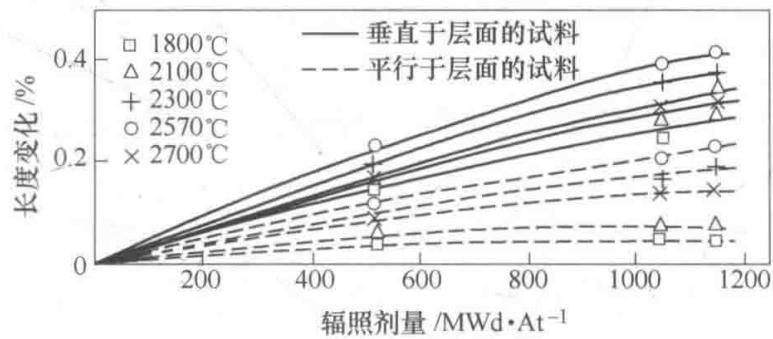

图3：石墨化温度越高，晶体结构越完善，辐照下的尺寸变化也越显著

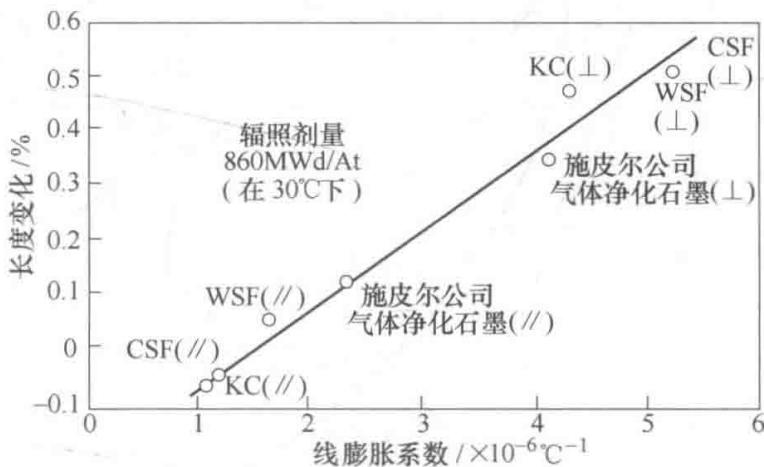

图4：辐照前的线膨胀系数（CTE）与辐照尺寸变化存在强相关性，是重要的预测指标

2.2 热导率：急剧下降的“隔热层”

晶格缺陷是声子（热量载体）的强大散射中心。因此，辐照会使石墨的热导率急剧下降，有时会降低一个甚至两个数量级。热阻（热导率的倒数）在辐照初期迅速增加，随后趋于饱和（见图5）。

这个“坑”在于：热导率的衰减会导致堆芯热点温度远超设计值，不仅影响反应堆热工水力安全，还会反过来加剧石墨自身的辐照损伤和蠕变，形成恶性循环。

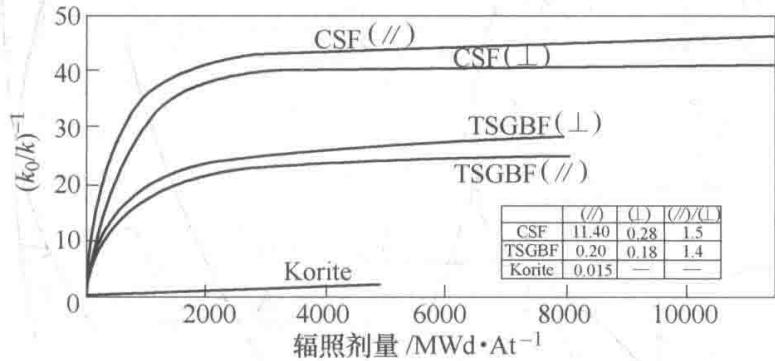

图5：辐照初期，石墨热阻急剧增加，意味着导热能力断崖式下跌

2.3 机械性能：变“硬”也变“脆”

辐照缺陷对位错的钉扎效应，会显著提高石墨的杨氏模量和机械强度（见图6），材料表现为“辐照硬化”。然而，代价是塑性的丧失，材料变得更脆，断裂韧性下降。这意味着，虽然名义上“更强”，但它承受意外载荷或热冲击的能力却大大降低。同时，硬化也使其机械加工性变得极差。

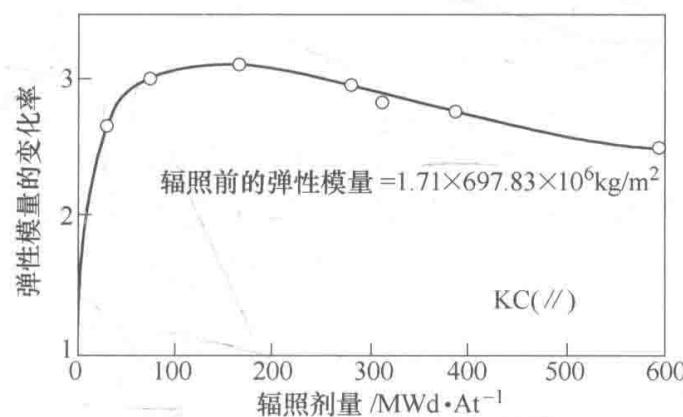

图6：杨氏模量随辐照剂量增加而显著提高，反映了材料的硬化趋势

2.4 储能（维格纳能）：潜藏的“热炸弹”

晶格缺陷中储存了巨大的弹性势能，这被称为维格纳能（Wigner Energy）。当辐照后的石墨被加热到一定温度时，缺陷开始复合，储存的能量会以热的形式突然释放（见图7）。在特定条件下，这种放热可能导致温度失控，酿成严重事故（如英国温茨凯尔核事故）。

因此，对石墨的储能大小及其释放曲线进行精确的维格纳能分析，是反应堆安全评估和退役处置方案制定的关键环节。

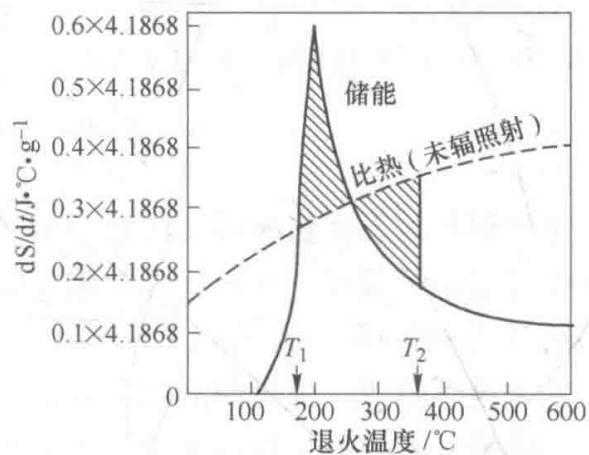

图7：典型的储能释放曲线，200°C附近的放热峰对低、中温运行的反应堆构成潜在风险

3. 破局之道：从“事后检测”到“事前预测”

面对如此复杂的损伤行为，如何进行有效的石墨材料寿命预测？答案是：必须超越单一的参数检测，建立一套从微观机理到宏观性能的系统性关联表征方案。

1. 基线建立： 对辐照前的石墨进行“无死角”的微观结构表征，包括但不限于：

• X射线衍射（XRD）： 精准测定晶格参数（d₀₀₂）、微晶尺寸（L_c, L_a）和石墨化度。

• 拉曼光谱（Raman）： 定量评估晶格无序度（I_D/I_G比值）和缺陷类型。

• 高分辨透射电镜（HRTEM）： 直观呈现晶格条纹、取向和原始缺陷。

• 物理性能： 热膨胀系数（CTE）、密度、孔隙结构（BET/压汞法）、各向异性度。

2. 损伤量化： 对辐照后的样品，重复上述检测，并增加：

• 精密尺寸测量： 获取宏观尺寸变化数据。

• 激光热导仪： 测量热导率/热扩散系数的变化。

• 力学测试： 评估杨氏模量、抗弯/抗压强度的变化。

• 差示扫描量热法（DSC）： 测量储能大小和释放谱，进行维格纳能分析。

3. 关联与建模： 这才是价值的核心。我们将辐照前后的宏观性能变化，与XRD、Raman、TEM揭示的微观结构演化进行深度关联。例如，d₀₀₂的增大量如何关联尺寸膨胀率？I<sub>D</sub>/I<sub>G</sub>的增加如何关联热导率的下降？通过构建这样的数据库和半经验模型，我们就能基于对一种新牌号石墨的初始微观结构分析，来预测其在特定工况下的长期行为。

损伤的“治愈”：退火的艺术

通过热退火，可以促使部分缺陷复合，恢复石墨的性能。然而，退火并非简单的加热。

• 不同缺陷的恢复需要不同的“激活能”，电阻率可能在400°C就基本恢复，而尺寸和储能的完全恢复则需要1000°C以上的高温。

• 更有趣的是**辐照退火（Radiation Annealing）**现象：在较高温度下进行辐照，其损伤修复效果远优于“先低温辐照、后高温退火”。

• 通过精巧设计的“辐照-退火”循环，可以在一定程度上控制损伤累积，延长构件寿命（见图8）。

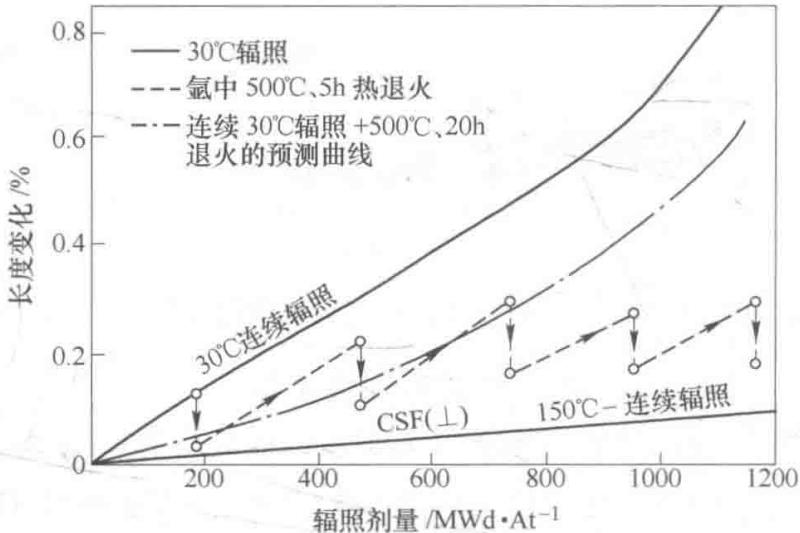

图8：“辐照-退火”循环操作对抑制尺寸变化的效果，展示了主动管理损伤的可能性

对退火行为的精准表征，是制定反应堆延寿方案和在役检查策略的科学基础。

因此，对核石墨进行全面的辐照后性能检测，并深入解析其损伤机理，已不再是单纯的质量控制，而是保障反应堆安全、延长其服役寿命的核心技术支撑。当您的材料模型无法解释实际工况下的性能漂移时，意味着您需要超越常规测试，深入到原子尺度的微观世界去寻找答案。
