失效分析的认知陷阱：当“合格品”在您手中失效，根源何在？

在复杂的工业生产与产品应用中，没有什么比一个刚刚通过所有质检、标签上印着“合格”的产品，在实际使用中突然失效更令人困惑和沮丧的了。这正是专业的失效分析工作介入的时刻，它旨在揭开表象之下的深层因果链条，回答那个最关键的问题：“为什么？”

失效分析是一门严谨的、跨学科的工程实践，它系统性地研究失效产品的现象、规律与机理，以找出根本原因并制定有效的预防措施。它不仅仅是质量控制的延伸，更是一门连接材料科学、工程设计、制造工艺与服役环境的综合性“诊断学”。

超越清单：废品检验与专业失效分析的本质区别

许多企业在面对失效问题时，会下意识地启动一个类似“废品分析”的流程：对照技术标准，逐一核对产品的各项指标。然而，这种思维模式隐藏着巨大的风险。

废品检验的局限：“它是否符合标准？”

废品检验的核心任务是判断产品或半成品“为什么不符合既定技术标准”。它的对象是生产线上的不合格品，其评判依据是现有的、被默认为正确的技术文件。这是一种“对/错”的二元判断。

失效分析的视野：“为什么会发生失效？”

失效分析则处理一个更为复杂的情境。它的对象通常是在使用中发生故障的“合格品”——即那些在出厂时完全满足技术标准的产品。因此，分析的焦点不再是“是否达标”，而是“为什么达标的产品依然会失效？”。这引导我们去审视更广泛的可能性，包括：

• 设计余量不足
• 未预料到的服役应力
• 潜在的制造缺陷
• 甚至是技术标准本身存在不合理之处

将失效分析等同于废品检验，就像医生只根据化验单上的某个超标箭头就做出最终诊断，而忽略了对病人的全面问诊和检查，这极有可能导致误诊和错误的治疗方案。

案例深潜：一枚齿轮断裂引发的思考

让我们通过一个经典的齿轮断齿案例，来直观感受这两种思维模式的巨大差异。

背景：某传动齿轮，采用20CrMnTi钢制造，经过渗碳淬火与低温回火处理。其技术要求包括硬度、组织以及1.3~1.5mm的渗碳层深度。该齿轮在实际运行中发生了断齿。

误区：基于“废品检验”的草率结论

初步检查发现，该失效齿轮的表面硬度、心部硬度、金相组织均在技术要求范围内。唯一的问题是：渗碳层深度为1.1mm，未达到1.3~1.5mm的要求。

如果以废品检验的逻辑来判断，结论似乎显而易见：渗碳层深度不足导致了齿轮断裂。改进措施也似乎很简单：严格控制工艺，确保渗碳层深度达标即可。

但，这真的是答案吗？

洞见：专业失效分析揭示的真相

真正的失效分析专家会在这里提出一个关键问题：断口形貌是怎样的？

进一步的深入分析揭示了截然不同的事实：

1. 断口分析：断口呈现出典型的宏观脆性断裂特征，这意味着断裂是在没有显著塑性变形的情况下瞬时发生的。
2. 裂纹源定位：通过高倍显微镜观察，发现大量的初始裂纹萌生于齿根过渡圆角处的表面加工刀痕。
3. 机理推断：这些粗糙的加工痕迹形成了严重的应力集中。在设备运行过载的瞬间，齿根处的局部应力远超材料的强度极限，导致裂纹从这些微小的缺陷处萌生并快速扩展，最终导致整个轮齿崩断。

结论：此次断齿失效的根本原因是齿根加工质量不良导致的应力集中，叠加了运行中的过载。

更令人深思的是，如果按照第一种“想当然”的结论去增加渗碳层深度，虽然能满足技术标准，但更深的渗碳层意味着更大的表面脆性。这不仅无法解决问题，反而会因为应力集中而加剧此类脆性断裂的风险。

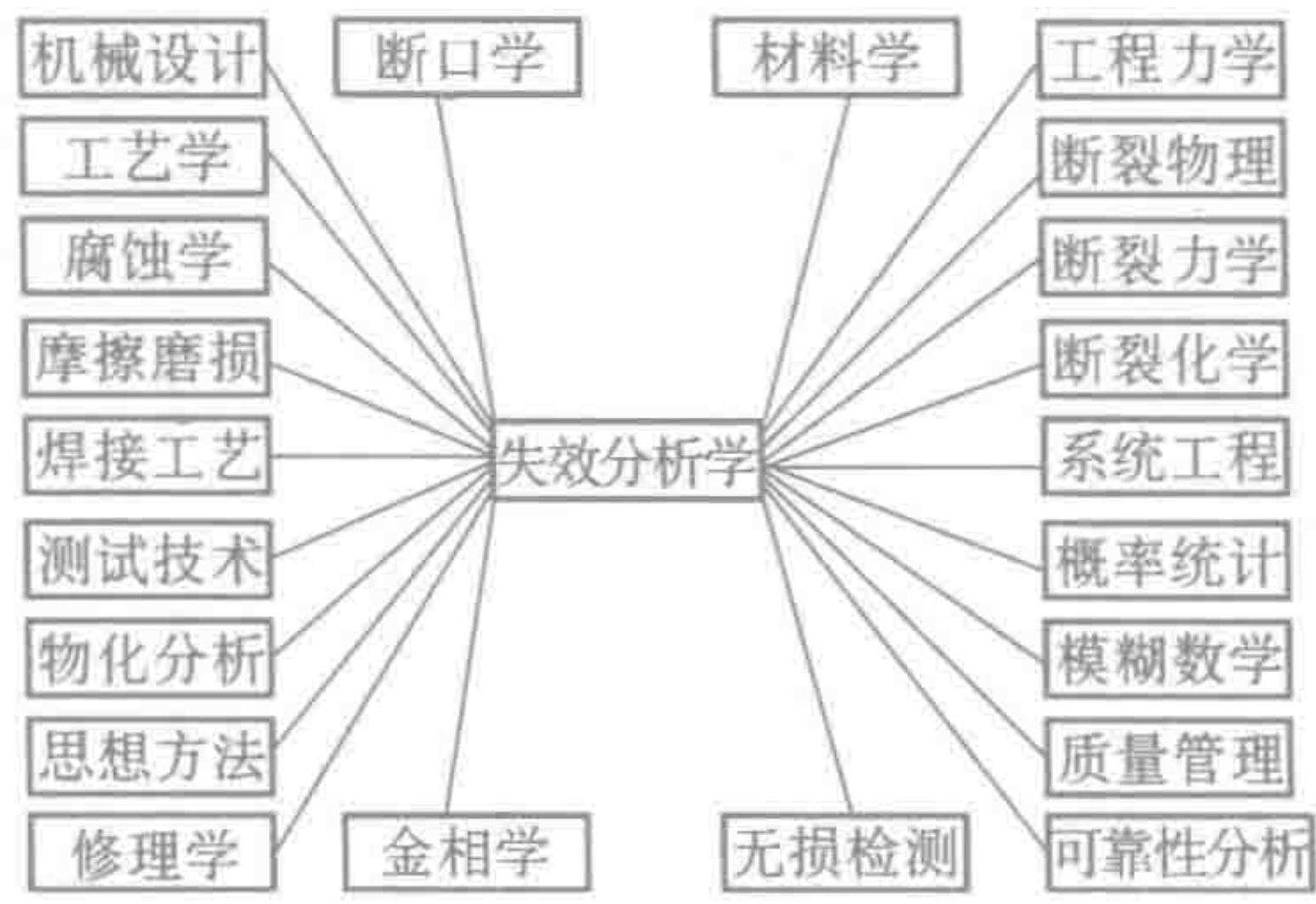

图1 失效分析是一门涉及广泛学科的综合性工程技术

从事后补救到事前预防：失效分析的战略价值

这个案例清晰地表明，失效分析远不止是一项事后调查。它实际上是一个完整的质量知识闭环，涵盖了从预防到诊断的全过程。

• 事后分析 (Post-mortem Analysis)：如同齿轮案例，通过精密的实验检测与逻辑推理，找出已发生失效的根本原因。这是最常见，也是数据积累的基础。
• 事中分析 (In-situ Analysis)：利用状态监测和故障诊断技术，对运行中的设备进行监控，预警潜在的故障，防患于未然。
• 事前分析 (Proactive Analysis)：基于事后分析积累的大量案例和数据，运用故障树（FTA）等逻辑方法，在产品设计和工艺开发阶段，系统性地预测和规避潜在的失效模式。

每一次成功的失效分析，其结论都会成为修正设计规范、优化制造工艺、乃至更新行业标准的宝贵依据。

这种从“现象”到“机理”，从“数据”到“洞见”的深度剖析，正是专业失效分析服务的核心价值。它超越了简单的“合格/不合格”判断，旨在提供一个能够从根本上指导产品设计、工艺优化和标准修订的确定性答案。

精工博研测试技术（河南）有限公司（原郑州三磨所国家磨料磨具质量检验检测中心），专注提供一站式失效分析服务。央企背景，专家团队，助您快速定位产品失效的根本原因。欢迎垂询，电话19939716636
