解读“双低”90烧结镁砂：从化学成分到微观特性的深度剖析

在高性能耐火材料领域，原料的纯净度并非一个简单的质量指标，它直接决定了材料在极端工况下的服役行为和寿命。其中，一类被称为“铁低、钙低”或“双低”的烧结镁砂，正是这种追求极致纯净度与高温稳定性的典型代表。

这种材料究竟有何独到之处？我们不妨从一个具体的样品开始，深入探究其化学成分与宏观特征背后的技术逻辑。

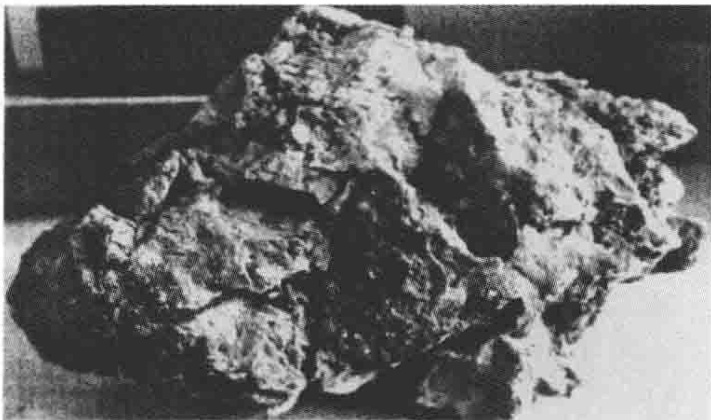

图1 铁低、钙低型90烧结镁砂

关键化学指纹：数据背后的性能密码

要理解这种材料，第一步就是解读其化学成分。下表展示了一份典型的铁低、钙低型90烧结镁砂的分析数据。

表1 铁低、钙低型90烧结镁砂化学分析结果

数据的核心指向非常明确：对钙（CaO）和铁（Fe₂O₃）含量的严苛控制。

通常，这类高品质镁砂的CaO含量被严格控制在1.5%以下，而Fe₂O₃含量则不超过1.0%。那么，这种“双低”的化学组分，究竟如何塑造其独特的宏观与微观特性？

在镁砂烧结过程中，CaO和Fe₂O₃是常见的助熔剂，它们能与SiO₂等杂质反应，在较低温度下形成液相，从而促进方镁石（MgO）晶粒的重结晶和致密化。然而，这些低熔点相（如镁橄榄石、钙镁橄榄石等）在成品中会成为耐火材料的“阿喀琉斯之踵”，在高温下软化、熔融，显著降低材料的荷重软化温度和抗侵蚀能力。

通过大幅降低CaO和Fe₂O₃的引入，就从源头上抑制了这些低熔点物相的生成。其代价是烧结变得更加困难，必须采用更高的烧结温度来驱动方镁石晶粒的直接结合和致密化。这正是表中体积密度高达3.19 g/cm³的根本原因——它标志着材料内部气孔率极低，烧结程度已臻于优良。

对化学成分的精确控制，尤其是对CaO、Fe₂O₃这类关键杂质的定量分析，是确保最终产品性能达标的基石。一个微小的成分波动，都可能导致材料高温性能的显著差异。这正是专业检测实验室的核心价值所在。

精工博研测试技术（河南）有限公司（原郑州三磨所国家磨料磨具质量检验检测中心），专业的权威第三方检测机构，专业检测烧结镁砂成分分析，央企背景，可靠准确。欢迎沟通交流，电话19939716636

从外观到内在：均匀性即是品质

除了化学成分，该材料的外观也传递出重要的工艺信息。它呈现出一种鲜艳且均匀的黄褐色。这种成色特征并非偶然。

在杂质含量极低且分布均匀的前提下，微量的氧化铁在高温下会固溶于方镁石的晶格中，形成均匀的固溶体，从而赋予材料整体均一的色泽。这与杂质分布不均、形成独立铁相或富集于晶界所导致的斑驳杂色形成了鲜明对比。因此，均匀一致的颜色，是高水平原料处理与烧结工艺控制的直观体现。

本质上，铁低、钙低型烧结镁砂是通过牺牲烧结过程的“捷径”（即助熔剂的辅助），来换取最终产品在严苛高温环境下的结构纯净度与性能稳定性。对于那些要求极致高温强度和抗化学侵蚀性的应用场景，这种材料无疑是更可靠的选择。
