烧结镁砂的“成分密码”：铁钙含量如何决定其品质与外观？

在耐火材料领域，90烧结镁砂是再熟悉不过的基础原料。然而，即便同为“90”级别，其内部的微观世界与最终呈现的宏观性能却可能大相径庭。问题的核心，往往隐藏在氧化镁主成分之外，那些含量看似不起眼的次要成分——尤其是氧化钙（CaO）与氧化铁（Fe₂O₃）的微妙平衡之中。

这两种杂质的此消彼长，不仅重塑了镁砂的“颜值”，更直接左右了其烧结致密化的程度。下面，我们通过两种典型案例，深入剖析这一内在关联。

一、铁低、钙高型：不均匀性背后的挑战

这种类型的90烧结镁砂，在经验不足的采购或品控人员眼中，或许仅仅是“烧得还行”。但细究其里，却暗藏玄机。

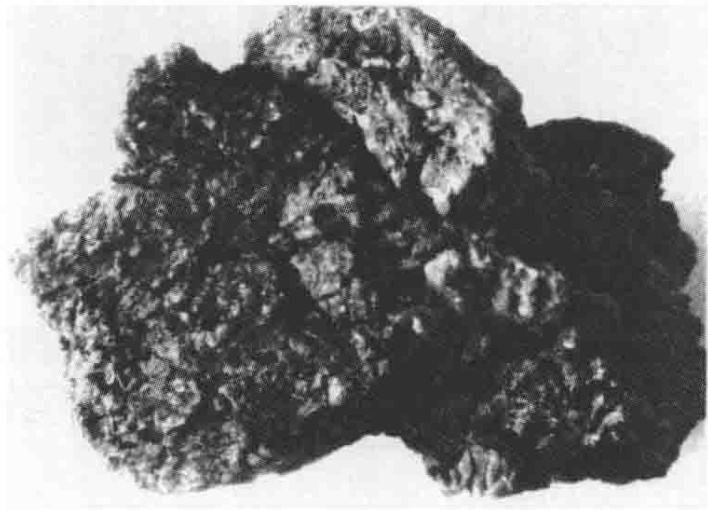

图1 铁低、钙高型90烧结镁砂

其化学成分剖析如下：

表1 铁低、钙高型90烧结镁砂化学分析结果

最突出的特征是偏高的CaO含量，通常在2.5%以上，甚至逼近3.0%。这种高钙成分直接反映在物料的外观上：整体呈较深的褐色，但极不均匀，夹杂着局部发青、发黑甚至白色的斑点。这种杂乱的“花脸”外观，正是CaO、Fe₂O₃等次要成分分布不均的直接体现。在烧结过程中，这些成分未能形成均匀的固溶体或液相，导致了微观结构和宏观色泽上的双重不一致。

对于追求高性能、高稳定性耐火制品的应用而言，这种原料内部成分的“各自为政”，无疑是一个潜在的质量隐患。

二、铁高、钙低型：均匀烧结的理想范例

与前者形成鲜明对比的是铁高、钙低型镁砂，它堪称是利用杂质实现优化烧结的典范。

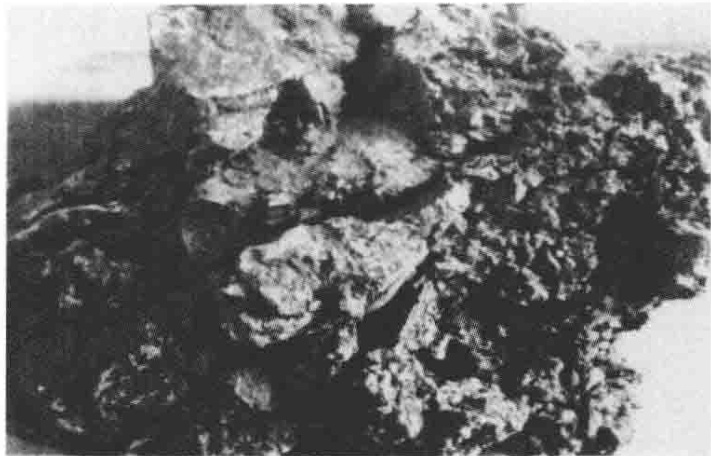

图2 铁高、钙低型90烧结镁砂

其化学指标准确揭示了其高性能的来源：

表2 铁高、钙低型90烧结镁砂化学分析结果

该料的CaO含量被严格控制在1.5%以下，而Fe₂O₃含量则相对较高，接近2.0%。Fe₂O₃在这里扮演了关键的烧结助剂角色，它在高温下能有效促进液相的形成，从而大大改善物料的烧结性能。结果是，成品料的致密化程度相当好，体积密度也相应提升至3.23 g·cm⁻³。

更重要的是，这种化学组成为物料带来了高度均匀的外观——通体呈现深邃的咖啡色，成色均一。这表明CaO、Fe₂O₃等次要成分在烧结过程中分布均匀，与方镁石形成了良好的固溶，最终成就了其优异的物理性能和稳定的品质。

从表象到本质：精准分析是质量控制的基石

通过对比不难看出，仅仅依赖肉眼观察来评判烧结镁砂的质量是远远不够的，甚至可能被误导。铁低钙高型的“花脸”与铁高钙低型的“纯色”，本质上是两种不同杂质体系在高温物理化学反应下的外在表现。前者暗示着成分偏析与潜在的性能不稳，而后者则代表着良好的过程控制和可靠的材料性能。

因此，要真正把控原料质量，必须穿透表象，深入其化学成分的内核。对CaO、Fe₂O₃、SiO₂等关键杂质进行精确的定量分析，并理解它们之间的相互作用，是做出正确采购决策和生产高质量耐火材料的前提。这正是专业检测实验室的核心价值所在。

精工博研测试技术（河南）有限公司（原郑州三磨所国家磨料磨具质量检验检测中心），专业的权威第三方检测机构，专业检测耐火原料成分分析，央企背景，可靠准确。欢迎沟通交流，电话19939716636
