解构万物基石：硅氧四面体[SiO₄]的微观世界与宏观影响

从地壳中的岩石矿物到高性能陶瓷，再到耐火材料，硅酸盐的身影无处不在。这些材料的性能千差万别，但其背后纷繁复杂的结构，都源自一个共同的、堪称“原子级乐高”的基本构件——硅氧四面体[SiO₄]。

硅酸盐结构的多样性，本质上是硅氧四面体不同连接方式的宏观体现。当体系中硅与氧的原子数比例从1:4向1:2推移时，一场微观结构上的精妙演变就此展开。理解这个核心单元，是洞悉所有硅酸盐材料性能与行为的钥匙。

核心构型：一个稳定的正四面体

硅氧四面体的几何构型相当稳定且明确。一个Si⁴⁺离子居于中心，被四个O²⁻离子紧密包围，形成一个正四面体结构，其中硅的配位数为4。

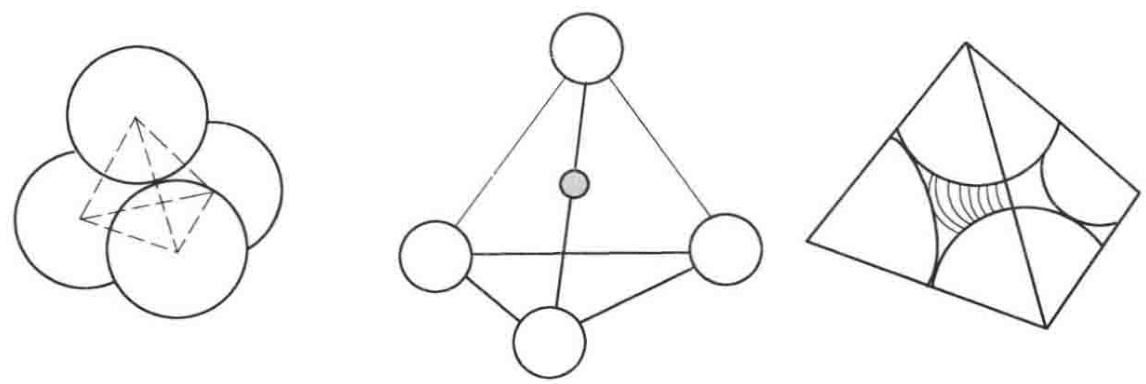

图1 硅氧四面体的基本结构示意

内部的键合参数极为精确：

• Si—O 键长: 稳定在 0.16 ± 0.001 nm
• O—O 间距: 约为 0.26 nm
• O—Si—O 键角: 接近理想的 108°4′

Si—O之间的化学键并非纯粹的离子键或共价键，而是兼具两者特性的过渡键。这种独特的键合赋予了四面体优异的结构稳定性。

电荷失衡与连接的驱动力

一个孤立的硅氧四面体单元[SiO₄]⁴⁻，其内部电荷并未平衡。中心Si⁴⁺提供的+4价电荷，分配给4个O²⁻离子。每个氧离子从硅获得相当于+1的价态，但其自身为-2价，因此每个氧原子都剩余一个净负电荷。这种未被中和的氧离子，在材料学中常被称为“活性氧”。

正是这-4的净负电价，成为了硅氧四面体向外延伸、构建复杂结构的核心驱动力。它有两种途径来实现电荷平衡：

1. 与阳离子结合：剩余的负电价可以直接与其他金属阳离子结合，形成电中性的化合物。典型的例子就是锆英石（Zr[SiO₄]），其中Zr⁴⁺阳离子恰好平衡了[SiO₄]⁴⁻配阴离子的电荷，形成岛状硅酸盐结构。
2. 共享角顶氧：一个硅氧四面体与另一个或多个硅氧四面体通过共用角顶的氧原子连接起来。这种“手拉手”的方式，可以形成链状、层状乃至三维骨架状的复杂配阴离子，即“硅氧骨干”。

这种通过角顶连接的聚合方式，是能量上最有利的选择，因为它最大程度地减小了带正电的硅离子之间的静电斥力，从而构成了稳定的化学结构。

从单元到骨干：Si:O比例的演变

当硅氧四面体开始共享角顶时，体系内的Si:O比例也随之改变。

• 在孤立的岛状结构（如锆英石）中，没有氧被共享，Si:O为1:4。
• 当每个四面体共享两个角顶形成单链结构时，Si:O变为1:3。
• 当共享程度进一步提高，最终形成石英那样的三维骨架结构时，所有氧原子都被两个四面体共享，Si:O比例达到极限的1:2。

因此，在所有硅酸盐材料的配阴离子中，Si:O的比例始终游走在1:4到1:2之间。这个比例不仅是结构分类的依据，更直接决定了材料的物理化学性质，如熔点、硬度、热膨胀系数等。准确鉴定材料中硅氧骨干的具体形态，对于材料的研发和品控至关重要。

要精确表征这些复杂的硅酸盐物相、判定其晶体结构的完整性，往往需要借助X射线衍射（XRD）等专业的分析手段。这对于确保产品性能的稳定性和进行失效分析尤为关键。

精工博研测试技术（河南）有限公司（原郑州三磨所国家磨料磨具质量检验检测中心），专业的权威第三方检测机构，专业检测物相分析央企背景，可靠准确。欢迎沟通交流，电话19939716636
