电熔莫来石选型指南：从原料路线剖析性能差异

在耐火材料领域，莫来石（3Al₂O₃·2SiO₂）凭借其优异的高温性能占据着核心地位。然而，并非所有莫来石都生而平等。其性能的根源，很大程度上取决于其“出身”——即生产所采用的原料路线。一条是采用工业氧化铝和高纯石英的“高纯合成”路径，另一条则是利用天然优质铝矾土的“矿物转化”路径。这两种路径在成本、工艺和最终产品特性上形成了鲜明的分野。

那么，原料路线的差异，最终如何体现在莫来石的性能和微观形貌上？这直接关系到研发与品控人员如何为特定的高温应用场景做出最恰当的材料选择。

1. 高纯原料路线：以工业氧化铝为基底的电熔莫来石

采用高纯工业氧化铝粉与石英砂为原料，通过电弧炉熔融制备莫来石，是追求材料极致纯净度和高温稳定性的主流工艺。这种方法的优势在于原料成分可控，能够从源头上最大程度地减少碱金属（K₂O, Na₂O）、铁、钛等有害杂质的引入。

以郑州威尔特材的产品为例，其理化指标清晰地反映了高纯路线的特点。

表1：电熔莫来石及锆莫来石典型理化指标

从表1数据可以看出，M75牌号的Fe₂O₃和TiO₂含量极低（分别≤0.2%和≤0.1%），这使其耐火度高达1850℃以上，非常适用于对材料纯净度要求苛刻的场合。同时，通过在Al₂O₃-SiO₂体系中引入氧化锆（ZrO₂），可以制备出锆莫来石。ZrO₂的引入通过相变增韧机制，显著提升了材料的抗热震稳定性和韧性，使其在更高要求的工况下表现出色。

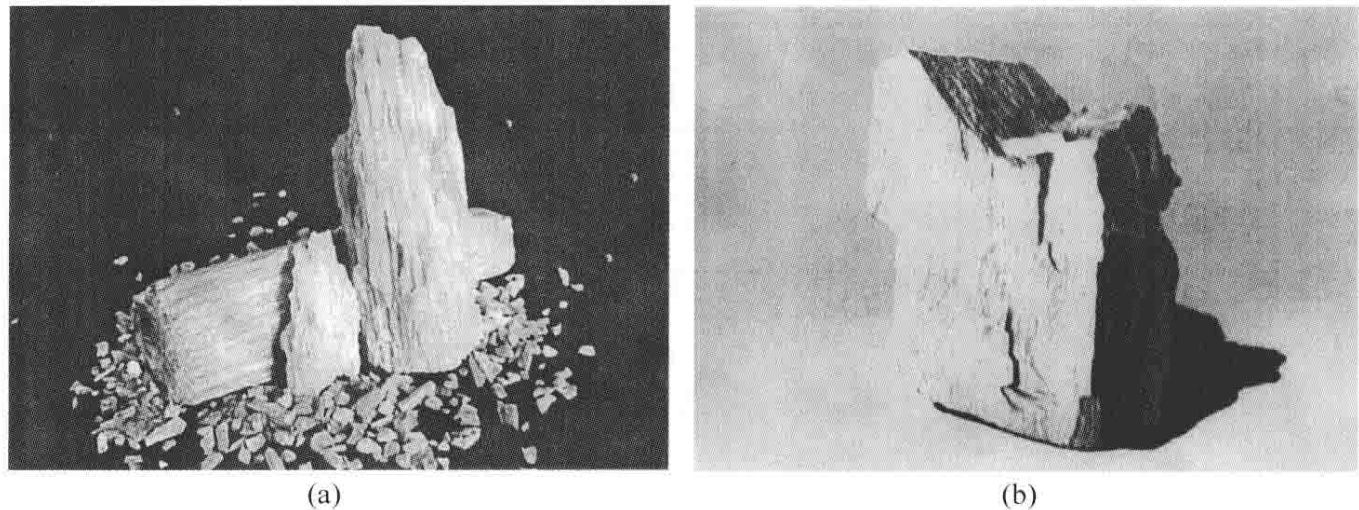

图1：高纯原料路线制备的电熔莫来石（a）与锆莫来石（b）

2. 天然矿物路线：以优质铝矾土为基底

另一条技术路线是直接利用天然铝矾土矿。这条路线的成败，关键在于矿源的品质。湖南靖州地区拥有丰富的勃姆石-高岭石型（B-K型）铝矾土，其碱金属氧化物（R₂O）、碱土金属氧化物（RO）及TiO₂含量天然较低，是生产高品质莫来石的理想原料。

表2：湖南靖州铝土矿化学成分 /%

以这种优质铝矾土为基础，可以通过电熔法或烧结法制备莫来石。

• 电熔工艺：将B-K型矾土经轻烧、人工精选提纯后，投入电弧炉熔炼。这种“全天然料”电熔莫来石在保留矿物优势的同时，通过熔融过程进一步提纯和致密化。
• 烧结工艺：采用湿法均化，确保原料混合均匀，再通过回转窑在高达1800-1830°C的温度下煅烧。使用工业重油为燃料，可以有效避免煤灰等杂质的二次污染，保证烧结过程的纯净度。

表3：以铝矾土为基的电熔与烧结莫来石理化指标

对比表3和表1，可以发现，即便是天然矿物路线，其产品的核心指标依然非常出色。例如，电熔牌号DM70和烧结牌号M70的莫来石相含量均能达到93%以上。尽管其Fe₂O₃和TiO₂含量相比高纯路线略高，但对于绝大多数高温工业应用而言，其性能已经完全满足甚至超出要求，同时在成本上更具优势。

图2：铝矾土基烧结莫来石的显微结构，晶相发育良好（a）M60；（b）M70

性能差异背后的逻辑

高纯路线和天然矿物路线的选择，本质上是在极致性能和综合成本效益之间的权衡。

• 高纯路线产出的莫来石杂质含量极低，玻璃相少，晶界强度高，在超高温和强腐蚀等极端环境下具有不可替代的优势。
• 天然矿物路线的成功，则依赖于对优质矿源的掌控和先进的提纯、煅烧工艺。它能够在保证核心性能（如莫来石相含量、体积密度）的前提下，提供更具经济性的解决方案。

对于终端用户而言，理解供应商提供的理化指标至关重要。Al₂O₃含量、杂质水平、体积密度和显气孔率等宏观数据，与显微结构中晶相的发育程度、晶粒尺寸和分布、玻璃相含量等微观特征共同决定了材料的最终使役性能。因此，要确保采购的原料批次稳定、性能可靠，仅依赖供应商的质检单可能不够，尤其是在关键应用中。对原料进行独立的第三方验证，就成了保障产品质量和生产稳定性的关键一环。

精工博研测试技术（河南）有限公司（原郑州三磨所国家磨料磨具质量检验检测中心），专业的权威第三方检测机构，专业检测耐火原料理化性能及显微结构分析央企背景，可靠准确。欢迎沟通交流，电话19939716636

最终，无论是选择高纯路线还是天然矿物路线的莫来石，都没有绝对的优劣之分。真正的关键在于深刻理解自身应用的需求，并将这些需求与材料的“出身”——即其原料和工艺所决定的内在特性——进行精准匹配。
