硅酸钙绝热材料深度解析：从微观晶型到宏观性能的控制之道

在严苛的高温工业环境中，从电力、化工到冶金，对绝热材料的性能要求日益苛刻。工程师们在寻找一种既能高效隔热，又具备高强度和优异体积稳定性的材料。微孔硅酸钙，正是这一领域中备受关注的高性能选项。它并非单一的化合物，其性能的奥秘，深藏于水热合成过程中形成的微观晶体结构之中。

性能的根源：雪硅钙石与硬硅钙石的对决

硅酸钙绝热材料的核心是含水硅酸钙晶体。尽管自然界与人工合成的含水硅酸钙多达二十余种，但在工业生产中，两种晶型占据了主导地位，它们的差异决定了材料的最终应用场景和可靠性。

1. 雪硅钙石 (Tobermorite): 分子式为 5CaO·6SiO₂·5H₂O。其晶体在微观下呈细长的针状或纤维状。这种结构赋予了材料良好的基础性能，但其耐热性有明显的上限，通常在650°C左右。

2. 硬硅钙石 (Xonotlite): 分子式为 6CaO·6SiO₂·H₂O。与前者不同，它的晶体是扁平的板状或长条状。这种更稳定的结构使其耐热温度大幅提升，最高可达1000°C，是真正意义上的高温绝热材料。

当这些含水硅酸钙晶体被加热时，会发生脱水和晶型转变。大约在800°C时，它们会转变为无水的硅灰石 (CaSiO₃)，若温度进一步攀升至1120°C，则会形成假硅灰石。材料的耐热极限，本质上取决于晶体结构在热作用下发生原子重排的难易程度。硬硅钙石的优异耐热性，正是其稳定晶体结构的直接体现。

然而，要获得高性能的硬硅钙石，其合成条件也更为苛刻，不仅要求原料纯度高，还需要在特定的高温高压环境下完成水热反应。

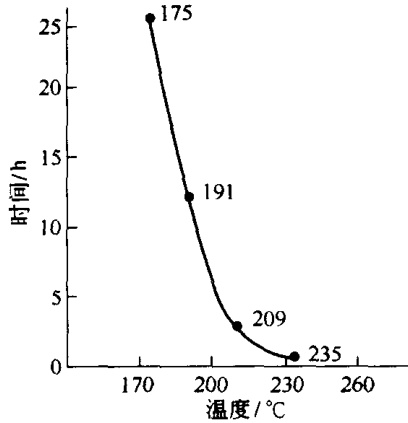

上图揭示了合成硬硅钙石所需温度与时间的关系，精确控制这些工艺参数是获得目标晶型的关键。

从原料到成品的工艺路径

硅酸钙绝热制品的生产始于对原料的精确配比。通常以硅藻土（提供SiO₂）和石灰（提供CaO）为主要原料，SiO₂与CaO的摩尔比控制在0.8至0.83之间。为了赋予制品足够的机械强度，还会加入增强纤维。

其核心工艺是蒸压水热合成。将混合好的浆料在0.81 ~ 1.52 MPa的饱和蒸汽（对应温度174.5 ~ 200°C）中，恒温恒湿保持8至24小时。这个过程促使原料发生化学反应，生成目标含水硅酸钙晶体网络，最终形成具有微孔结构的轻质高强度材料。

性能指标的量化对比

硅酸钙材料的性能并非一成不变，它与主晶相类型和体积密度紧密相关。

表1：不同类型硅酸钙绝热材料的典型性能

从数据可以看出，硬硅钙石型材料不仅使用温度更高，并且通过调整体积密度，可以在超轻质（0.11 g/cm³）和高密度之间进行定制，以满足不同工况对强度和绝热性能的平衡需求。

体积稳定性是衡量高温绝热材料可靠性的关键指标。受热后的收缩变形可能导致绝热层出现缝隙，造成热量损失甚至安全隐患。

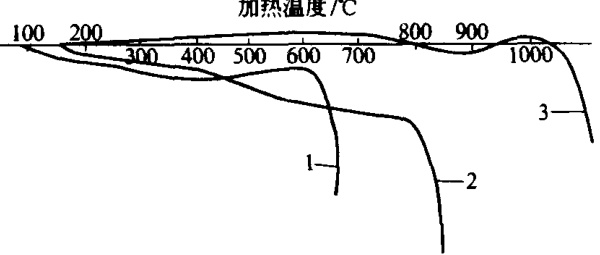

上图的受热收缩曲线清晰地表明，硬硅钙石型材料的体积稳定性远优于雪硅钙石型，也显著优于传统的珍珠岩保温材料。这再次印证了其在严苛高温应用中的结构可靠性。要确保采购或生产的硅酸钙制品真正达到设计要求，尤其是在关键的高温应用中，对其晶相构成、热收缩率、导热系数等核心指标进行精确的第三方验证就显得至关重要。

精工博研测试技术（河南）有限公司（原郑州三磨所国家磨料磨具质量检验检测中心），专业的权威第三方检测机构，央企背景，可靠准确。欢迎沟通交流，电话19939716636

技术的演进：无石棉化的必然趋势

历史上，石棉因其优良的增强效果和低成本而被广泛用作硅酸钙材料的增强纤维。但随着其健康危害被证实，全球工业界都在转向更安全的替代品，如玻璃纤维、陶瓷纤维或植物纸浆。无石棉化已成为现代硅酸钙制品的技术标准和市场准入门槛。

表2：国内外无石棉硬硅钙石型绝热材料性能对比

数据显示，国产的无石棉产品在性能上已达到甚至部分超越了进口产品，在宝钢、武钢等大型企业的加热炉、高炉等关键设备上成功替代进口，取得了显著的节能效益。

特殊应用：有色金属熔炼的理想选择

除了常规的管道和设备保温，硅酸钙材料还有一个独特的优势：它不被大多数有色金属熔体（如铝、锌）所润湿。这一特性使其成为熔融有色金属的保存、输送设备（如流槽、盖板）以及熔化槽内衬的理想材料。其低热容量和优异的绝热性，有助于降低熔炼能耗，并稳定浇注过程。

特别值得一提的是，无石棉硅酸钙制品在此类应用中优势更为突出。含石棉的制品在与金属熔体接触时，石棉中的结晶水会分解，释放出的水蒸气可能在金属内部形成气泡，影响铸件质量。因此，使用含石棉制品前必须进行预烧处理以脱水。而无石棉制品则无此顾虑，可直接使用，简化了工艺，提升了生产效率。
