浇钢绝热板：从性能优化到失效机理的深度解析

在钢铁冶炼过程中，如何提升钢锭的成材率并降低能耗，始终是工艺优化的核心议题。一个关键挑战源于钢液的物理特性：在从液态到固态的转变中，其体积会发生显著收缩，通常在3%至5%之间。当钢液被浇注到钢锭模后，由于模具顶部的散热速度远快于主体，导致头部率先凝固，形成集中的缩孔。为了保证最终产品的质量，这部分含有缩孔的头部必须被切除，其重量有时甚至超过整个钢锭的15%，造成了巨大的材料浪费。

解决这一问题的关键，在于改变凝固过程的“时序”。如果能通过有效的绝热措施，让钢锭头部的冷却速度慢于主体，钢液就能在凝固过程中持续补充头部，从而显著减少缩孔的体积。浇钢用绝热板正是为此而生的功能性耐火材料。随着现代连铸技术的普及，绝热板的应用场景已从传统的钢锭模扩展到连铸中间包，其优异的绝热性能和低热容量不仅大幅减少了钢液的热损失，甚至可以让中间包免去预热环节，直接节省了大量燃料成本。

绝热板的微观构造与性能基石

浇钢绝热板本质上是一种复合材料，其性能由耐火骨料、纤维和结合剂共同决定。

• 耐火骨料： 这是绝热板的“骨架”，提供了基础的耐火度和结构支撑，占总配料的50%至80%。根据需求，可选用硅石、镁砂、矾土熟料或橄榄石等非多孔性骨料。同时，为了调控材料的体积密度和透气性，还会掺入5%至20%的多孔性轻质骨料，如膨胀珍珠岩或蛭石。
• 纤维材料： 纤维是实现高效绝热的核心。它们在材料内部构建了大量的微小气孔，割裂了固相的热传导通路，同时起到了增强材料韧性的作用。纤维的用量通常在3%至5%之间，可以是废纸、植物秸秆等有机纤维，也可以是矿渣棉、耐火纤维等无机材料。
• 结合剂： 将上述松散的原料粘合在一起，形成具有一定强度的坯体。酚醛树脂、水玻璃等都是常见的选择。

其典型的生产工艺流程为：将原料与水混合制成料浆，通过真空吸滤法成型，再经烘干、表面处理和切割，最终成为成品。不同材质的绝热板，其性能参数存在显著差异。

性能平衡的艺术：关键参数的相互制约

绝热板的性能并非由单一参数决定，而是一系列相互关联、甚至相互制约的因素共同作用的结果。

纤维添加量：一把双刃剑

纤维的加入对热导率的影响立竿见影。如下图所示，随着纤维用量的增加，材料内部的孔隙增多，固相传热路径被有效打断，热导率随之下降，绝热性能增强。然而，这种改变并非没有代价。纤维的加入同样影响着材料的机械强度。当纤维量在2%~3%的区间时，强度达到峰值；一旦超过4%，纤维的增多反而会破坏材料结构的致密性，导致强度急剧下滑。因此，确定最佳的纤维添加量，是在绝热性与结构强度之间寻求一个精妙的平衡点。

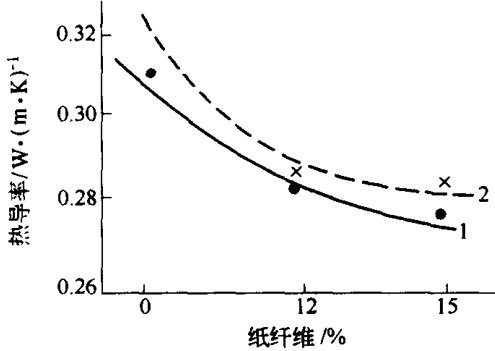

纤维加入量对绝热板热导率的影响

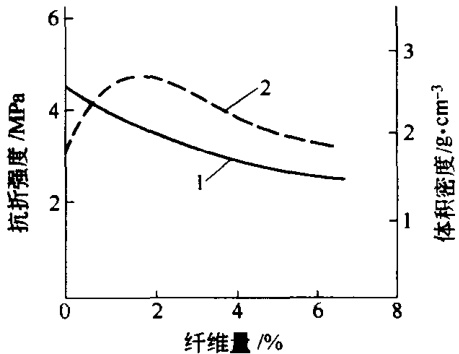

纤维加入量对绝热板体积密度与强度的影响

体积密度与抗侵蚀性

与普通隔热材料不同，浇钢绝热板需要直接面对高温钢液的冲刷和侵蚀。其抗侵蚀能力与体积密度密切相关。更高的体积密度意味着更致密的结构和更低的孔隙率，能有效抵抗钢液的渗透和侵蚀。这一特性在中间包内衬的设计中尤为重要。在钢水冲击区和渣线等易受损部位，应策略性地采用高密度绝热板，而在其他部位则可使用密度较低的板材，以实现性能与成本的最佳配置。

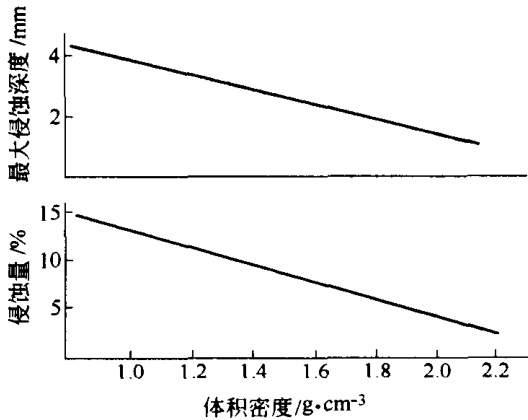

绝热板抗侵蚀性能与体积密度的关系

灼减量：影响钢坯质量的隐形杀手

绝热板的灼减量（Loss on Ignition, LOI）是衡量其在高温下释放气体量的一个关键指标，直接关系到最终钢材的质量。统计数据显示，绝热板的灼减量与钢坯的皮下气泡废品率存在明确的正相关关系。为保证钢材的洁净度，用于连铸中间包的绝热板，其灼减量必须严格控制在5%以下。

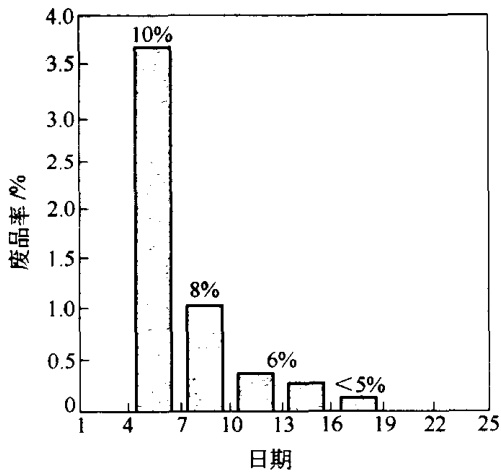

绝热板灼减量与钢坯废品率的关系

材质选择的化学考量：与钢液的相互作用

对于浇钢绝热板而言，其价值不仅在于“绝热”，更在于与高温钢液接触时的“化学惰性”。不同材质的绝热板在服役过程中会与钢液发生复杂的化学反应，直接影响钢水的纯净度。

硅质绝热板：增硅与夹杂物风险 硅质板在使用中主要表现为熔蚀损毁。其表面的SiO₂颗粒容易熔入渣中，并与钢水中的锰（Mn）发生反应： 2Mn + SiO₂ = 2MnO + Si

这个反应的产物之一是硅（Si），它会溶解到钢水中，造成对钢水的“增硅”污染。同时，新生成的氧化锰（MnO）会进一步与SiO₂反应，形成熔点仅为1345°C的锰蔷薇辉石（2MnO·SiO₂）。这种低熔点相在钢水冷却时会以非金属夹杂物的形式析出，严重损害钢材的力学性能。

镁质与镁橄榄石质绝热板：更优的化学稳定性 相比之下，镁质绝热板的损毁模式以熔损和剥落为主。其与钢液反应后，主要生成物为高熔点（1598°C）的镁蔷薇辉石和橄榄石固溶体。关键在于，在这种固溶体中，MnO的固溶量极低（约1.43%），这意味着它能有效抑制前述有害反应的发生，从而有助于降低最终钢坯中的SiO₂类夹杂物。

镁橄榄石质绝热板则表现出更优越的性能。其反应产物主要是橄榄石固溶体，且该固溶体对MnO的固溶能力非常高（可达11.79%）。这使得它能够“捕获”钢水中的MnO，有效阻止其与SiO₂结合。岩相分析和大量应用实践证明，采用镁橄榄石质绝热板，基本不会对钢坯产生增硅污染。

对绝热板在服役过程中的化学反应、相变过程以及对钢水质量影响的深入分析，是优化材料选型、提升冶金质量控制水平的核心。精确评估不同材质绝热板的抗侵蚀性、化学稳定性和热物理性能，需要复杂的实验设计和精密的表征手段。这正是专业检测实验室的核心价值所在。

精工博研测试技术（河南）有限公司（原郑州三磨所国家磨料磨具质量检验检测中心），专业的权威第三方检测机构，央企背景，可靠准确。欢迎沟通交流，电话19939716636
